Datenbearbeitung
5.6.2
Unter Aufnahmestopp nach erfolgt, wenn gewünscht, die Definition einer maximalen Aufnahmedauer in
Sekunden (max. 86400 Sekunden = 24 Stunden). Die Aufnahme stoppt nach Erreichen der festgelegten Zeit.
Wenn eine manuelle Aufnahme gestartet werden soll mit einer definierten Zeitdauer, muss die Option Limit
für manuelle Aufnahme anwenden aktiviert werden.

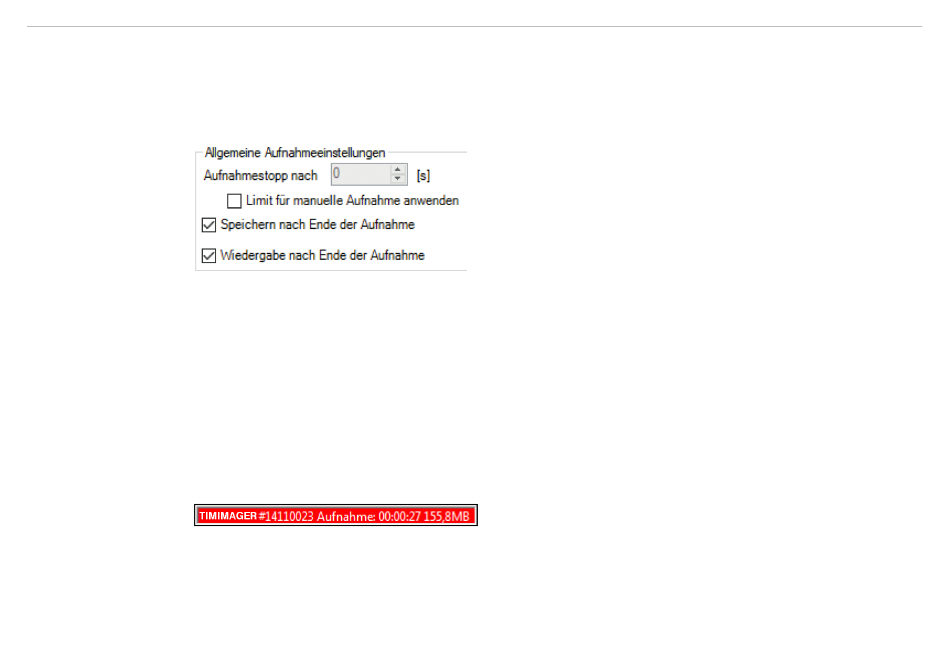

Abb. 55 Ansicht Allgemeine Aufnahmeeinstellungen
Mit der aktivierten Option Speichern nach Ende der Aufnahme werden die Bilder ohne weitere Nach-
frage gespeichert. Mit der aktivierten Option Wiedergabe nach Ende der Aufnahme werden die Bilder
ohne weitere Nachfrage sofort nach dem Speichern wiedergegeben.
Die Aufnahme erfolgt als radiometrische Aufnahme (RAVI-Datei) und hat den Vorteil, dass alle aufgenomme-
nen Pixel beim späteren Öffnen der Datei weiter analysiert werden können. Zudem können neue Messfelder
und Alarmdefinitionen zur Analyse angelegt werden. Es werden alle Temperaturinformationen zu jedem Pixel
sowie von allen Messfeldern abgespeichert.
i
Abb. 56 Hinweisbalken für den Status der Aufnahme
thermoIMAGER TIM Connect
Einstellen des Aufnahmemodus
Der Status der Aufnahme wird durch einen Hinweisbalken am unteren Bildschirmrand gekennzeichnet,
z.B. wird eine aktuelle Aufnahme mit der Farbe ROT hinterlegt.
Seite 63
