Softwareeinstellungen
4.4
Kameraschnittstellen für TIM und
4.4.1
Allgemein
Die TIM Wärmebildkamera ist mit einem Prozessinterface ausgestattet (Kabel mit integrierter Elektronik und Anschlussklemmleiste),
das einen analogen Eingang (AI), einen digitalen Eingang (DI) zur Kamerakontrolle und einen analogen Ausgang (AO) zur Prozess-
kontrolle besitzt. Der Signalpegel beträgt jeweils 0 - 10 V.
Das Prozessinterface kann durch die Software mit der folgenden Funktionalität belegt werden:
Analog Input (AI)
Emissionsgrad, Umgebungstemperatur, Referenztemperatur, Freie Größe, Flag-
steuerung, Getriggerte Schnappschüsse, Getriggerte Aufnahme, Getriggerte
Zeilenkamera, Getriggerter Ereignis-Grabber, Max./Min.-Suche zurücksetzen,
Temperaturbereich umstellen
Analog Output (AO)
Hauptmessfeld, Messfeld, Innentemperatur, Flagstatus, Aufnahmestatus, Zeilen-
kamerastatus, Alarm, Fail-safe, Framesynchronisation, Externe Kommunikation,
Zentralpixel (Direkter Ausgang)
Digital Input (DI)
Flagsteuerung, Getriggerte Schnappschüsse, Getriggerte Aufnahme, Getrigger-
te Zeilenkamera, Getriggerter Ereignis-Grabber, Max./Min.-Suche zurücksetzen,
Temperaturbereich umstellen

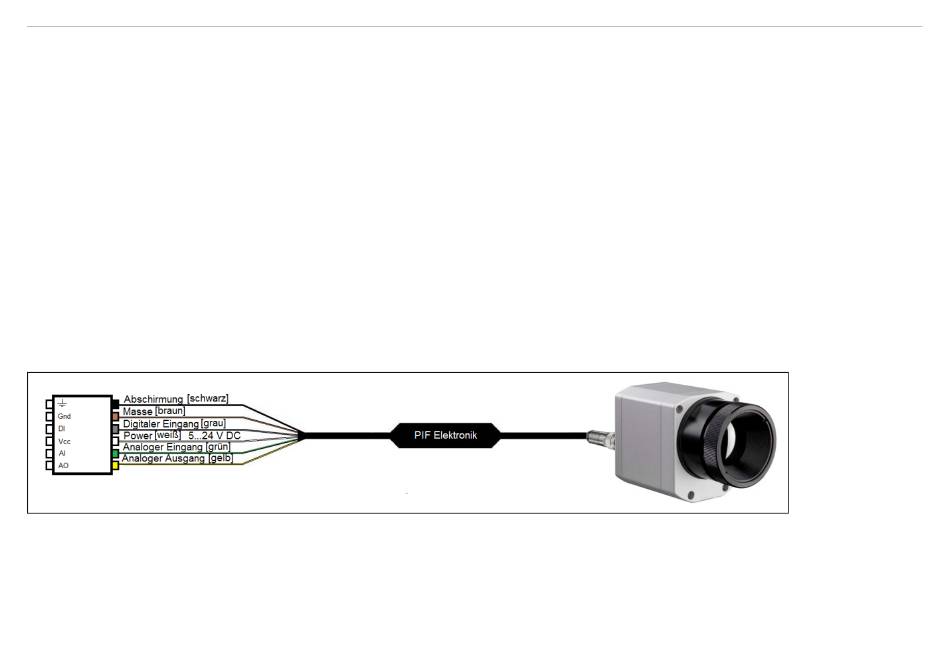

Abb. 37 Anschlussplan Prozessinterface (PIF)
1) Funktion nur bei den Modellen TIM M-1, TIM M-05 verfügbar
thermoIMAGER TIM Connect
TIM 40 Kamera
thermoIMAGER
1
Seite 45
