54

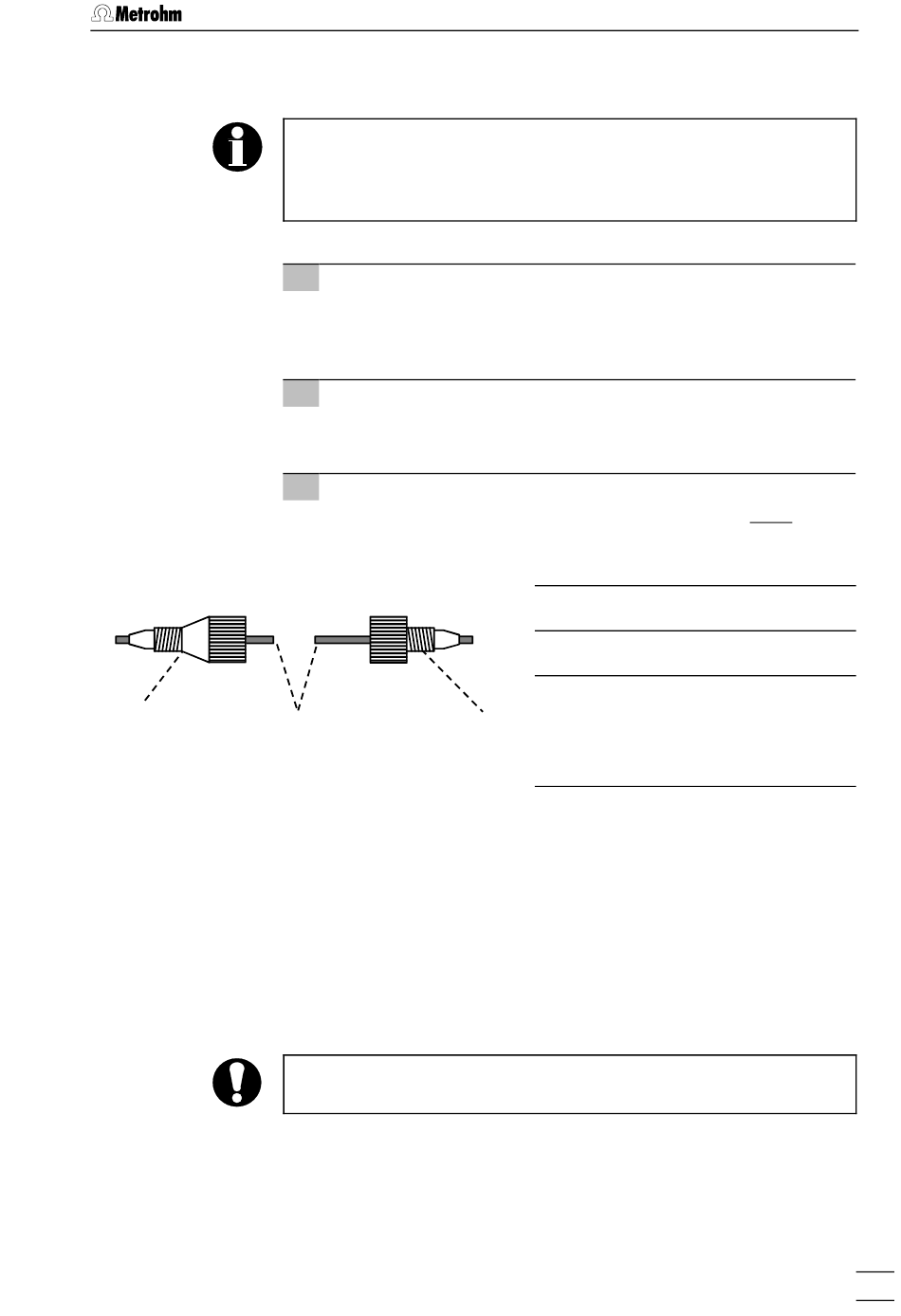

Abb. 9: Anschlussstücke für Kapillaren
2.3.6
Filtereinheit PEEK
861 Advanced Compact IC / Gebrauchsanweisung 8.861.1031
PTFE-Mikrokapillaren 6.1822.010 (i.D. = 0.3 mm). Die Anschlussstücke
werden dabei wie folgt auf den Kapillaren montiert:
PEEK-Kapillaren, die mit neuen Anschlussstücken versehen werden,
müssen eine einwandfreie, plane Schnittfläche aufweisen. Dazu be-
nützen Sie am besten den als Option erhältlichen Kapillarschneider
6.2621.080.
1
Druckschraube einführen
An dem zu befestigenden Ende der Kapillare 56 entweder
Druckschraube 54 (6.2744.010) oder Druckschraube 55
(6.2744.070) gemäss Abb. 9 auf die Kapillare stülpen.
2
Kapillare in Anschluss einführen
Kapillarende bis zum Anschlag in den entsprechenden Verbin-
dungsanschluss einschieben (um Totvolumen zu vermeiden).
3
Druckschraube anziehen
Druckschraube 54 bzw. 55 von Hand fest anziehen (keine Werk-
zeuge verwenden).
56
Im 861 Advanced Compact IC ist eine Filtereinheit PEEK 6.2821.120
(siehe Abb. 10) zwischen der Hochdruckpumpe und dem Injektionsven-
til 28 montiert. Sie schützt das Ventil vor Abriebpartikel der Kolben-
dichtungen.
Die Filtereinheit PEEK 34 besteht aus dem Gehäuse 59, der Filter-
Schraube 57 und dem Filter 6.2821.130 58. Für den Anschluss von Ka-
56
pillaren
müssen
6.2744.070) verwendet werden. Neue Filter 58 sind als Option unter der
Bestellnummer 6.2821.130 (10 Stück) erhältlich.
Beachten Sie für den Anschluss der Filtereinheit die auf dem Gehäuse
aufgedruckte Flussrichtung.
2.3 Anschluss des Zubehörs
54 Druckschraube 6.2744.010
55 Druckschraube 6.2744.070
56 Kapillare
PEEK-Kapillare 6.1831.010
55
oder PTFE-Mikrokapillare
6.1822.010
PEEK-Druckschrauben
54/55
(6.2744.010/
19
