Filtereinheit PEEK
48
28
Filtereinheit 6.2821.100
46
Druckschraube 6.2744.010
48
Kapillare
PEEK-Kapillare 6.1831.010 oder PTFE-
Mikrokapillare 6.1822.010
16
Im Basic IC 792 ist bereits eine Filtereinheit PEEK 6.2821.100 (siehe
Abb. 7) zwischen der Hochdruckpumpe und dem Injektionsventil 22
montiert. Sie dient zur Vermeidung von Verschmutzungen durch Ab-
riebpartikel von Kolbendichtungen.
Die beiden mit dem Basic IC 792 mitgelieferten Filtereinheiten PEEK
werden zwischen die Pumpschläuche an der Schlauchquetschpumpe
und die Einlasskapillaren für die Regenerierungs- und Spüllösung mon-
tiert (siehe Kap. 2.8.2). Sie dienen zum Schutz des Suppressormoduls
vor Fremdpartikeln oder Bakterienwachstum.
Die Filtereinheit PEEK 28 (6.2821.100) besteht aus dem Gehäuse 50
und den beiden Anschlussstücken 49 (mit Filter) und 51 (ohne Filter),
die in das Gehäuse 50 eingeschraubt werden. Für den Anschluss von
Kapillaren 48 müssen PEEK-Druckschrauben 46 (6.2744.010) oder 47
(6.2744.070) verwendet werden. Neue Anschlussstücke 49 mit Filter
sind als Option unter der Bestellnummer 6.2821.110 (10 Stück) erhält-
lich.
Beachten Sie für den Anschluss der Filtereinheit die auf dem Gehäuse
aufgedruckte Flussrichtung.
46
49

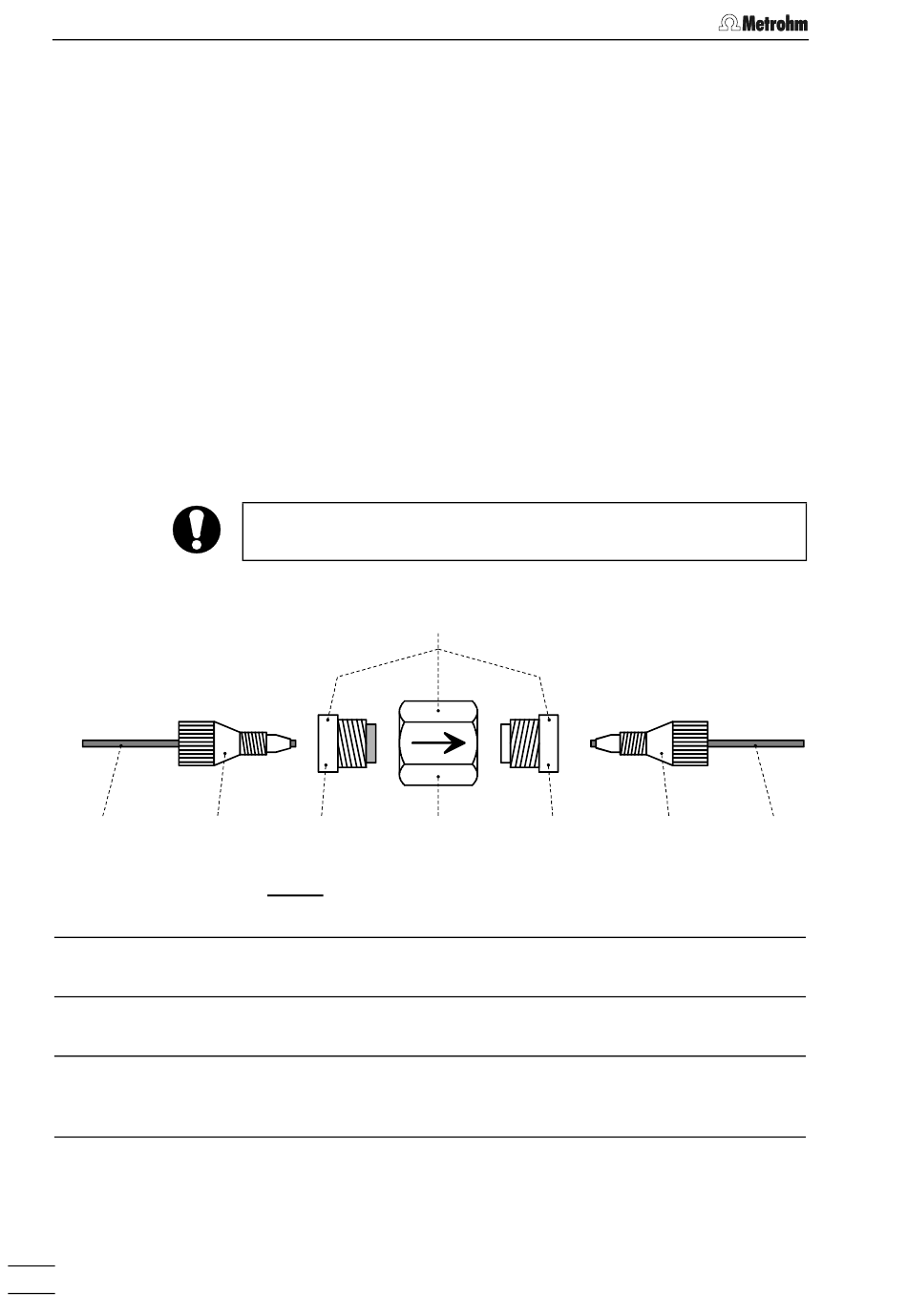

Abb. 7: Filtereinheit PEEK 6.2821.100
28
50
51
49
Anschlussstück mit Filter 6.2821.110
Bestandteil der Filtereinheit 6.2821.100
50
Gehäuse für Filtereinheit
Bestandteil der Filtereinheit 6.2821.100
51
Anschlussstück ohne Filter
Bestandteil der Filtereinheit 6.2821.100
46
48
