Abb. 9: Anschluss Des Pulsationsdämpfers (Option) - Metrohm 792 Basic IC Gebrauchsanweisung

2 Installation
18
29
31
18 Einlasskapillare zu Injektor
PEEK-Kapillare,
Länge L = 24 cm
22
Injektionsventil
27 Verbindungskapillare
PEEK-Kapillare,
Länge L = 13 cm
28 Filtereinheit PEEK 6.2821.100
29
Verbindungskapillare
PEEK-Kapillare,
Länge L = 13 cm
24
POWER
28 27

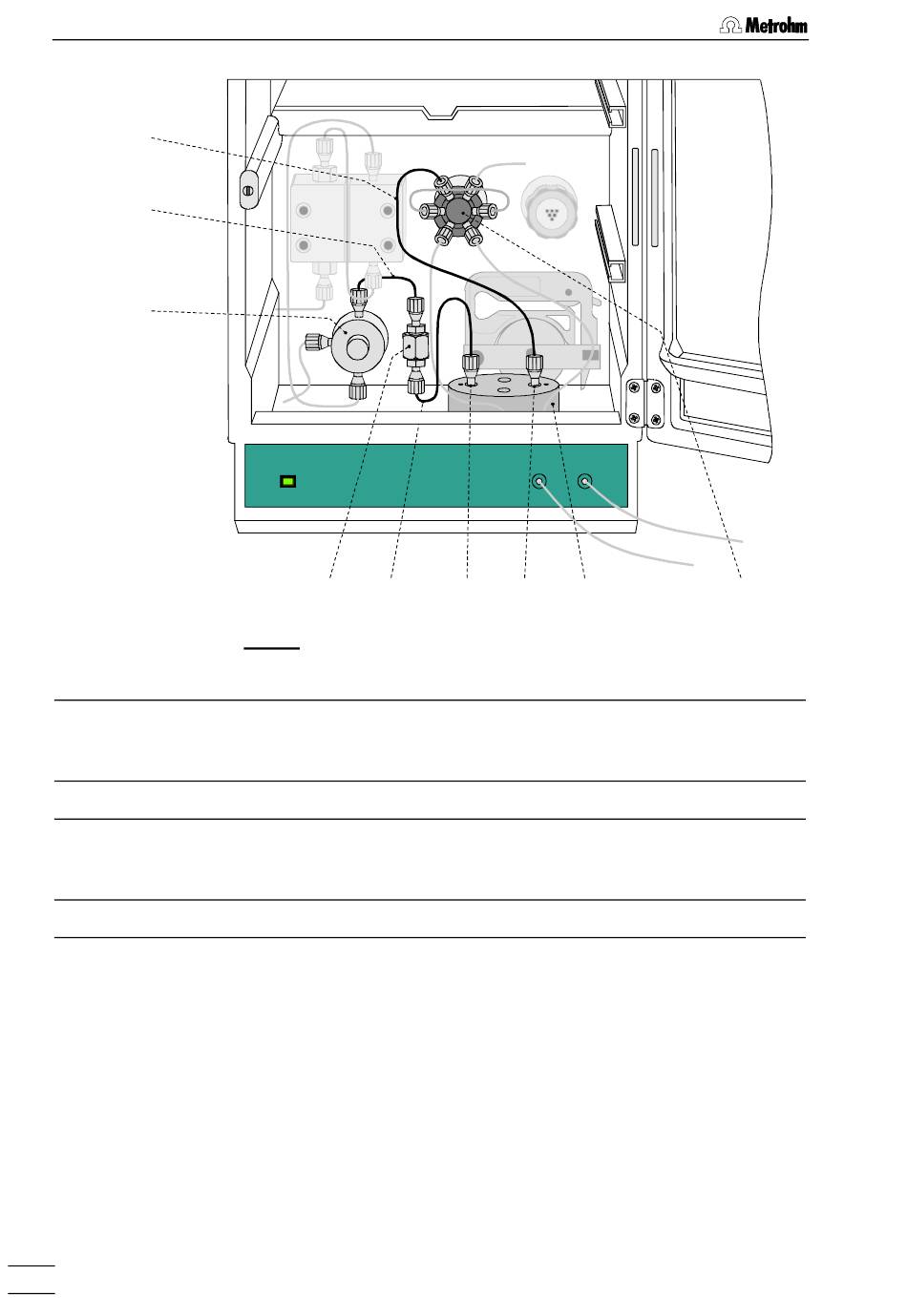

Abb. 9: Anschluss des Pulsationsdämpfers (Option)
54 53 52
31 Purge-Ventil
52
Pulsationsdämpfer 6.2620.150
53 Anschluss zu Injektionsventil
54 Anschluss zu Purge-Ventil
22
792 Basic IC
