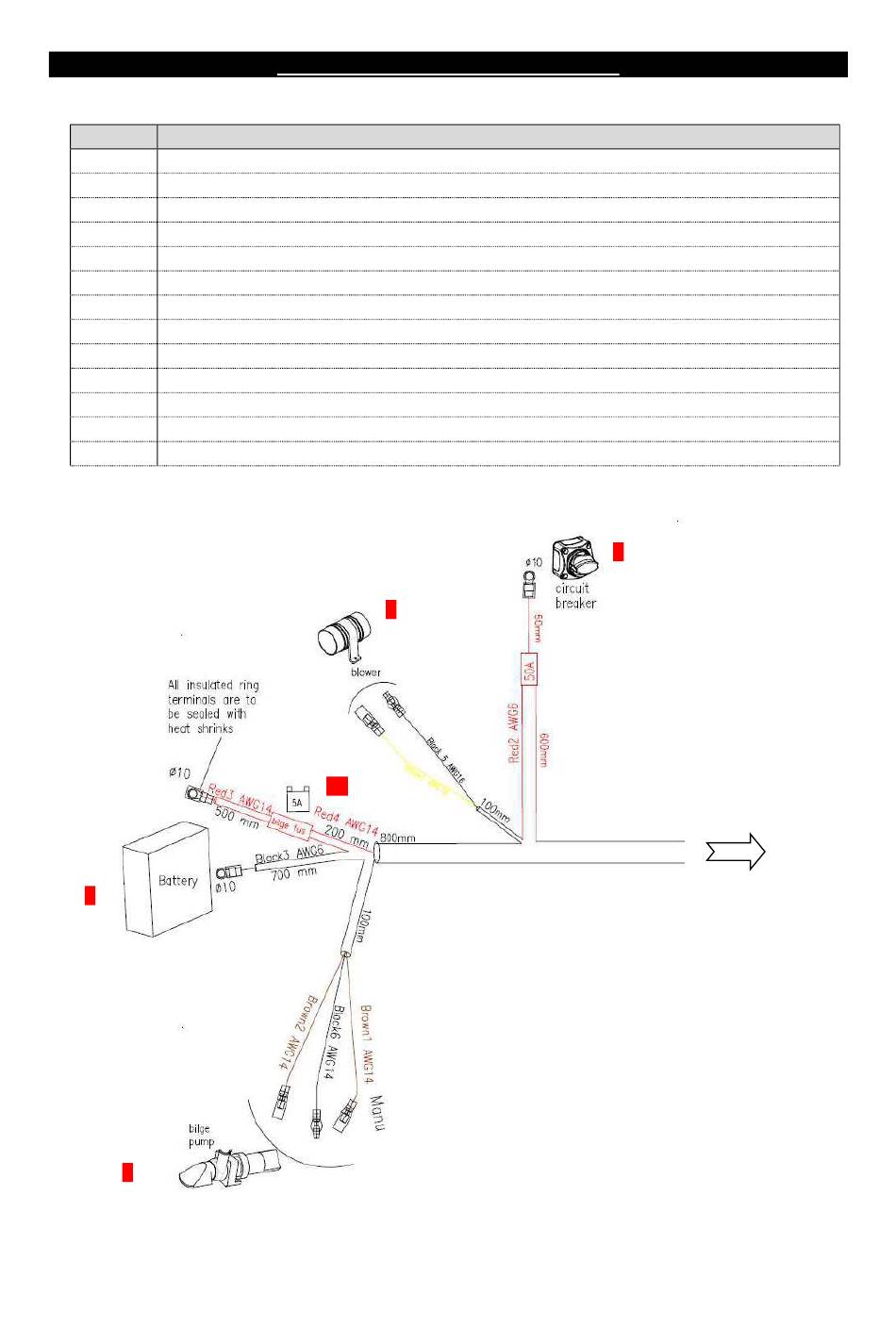

Repère
1 Interrupteur pompe de cale
2 Interrupteur ventilateur de cale
3 Interrupteur feu de navigation
4 Prise USB (console)
5 Prise 12 volts (console)
6 Feu blanc
7 Feu rouge vert
8 Ventilateur de cale
9 Pompe de cale
10 Coupe-circuit
11 Fusible générale 50 A
12 Cadran de jauge essence
13 Transmetteur de jauge essence
V -2-2-Plan du faisceau général
