Referencia
1 Interruptor de bomba de achique
2 Interruptor del ventilador de cala
3 Interruptor de luz de navegación
4 Puerto USB (consola)
5 Toma de 12 voltios (consola)
6 Luz blanca
7 Luz roja/verde
8 Ventilador de cala
9 Bomba de achique
10 Cortacircuitos
11 Fusible general 50 A
12 Cuadrante de nivel de gasolina
13 Transmisor de nivel de gasolina

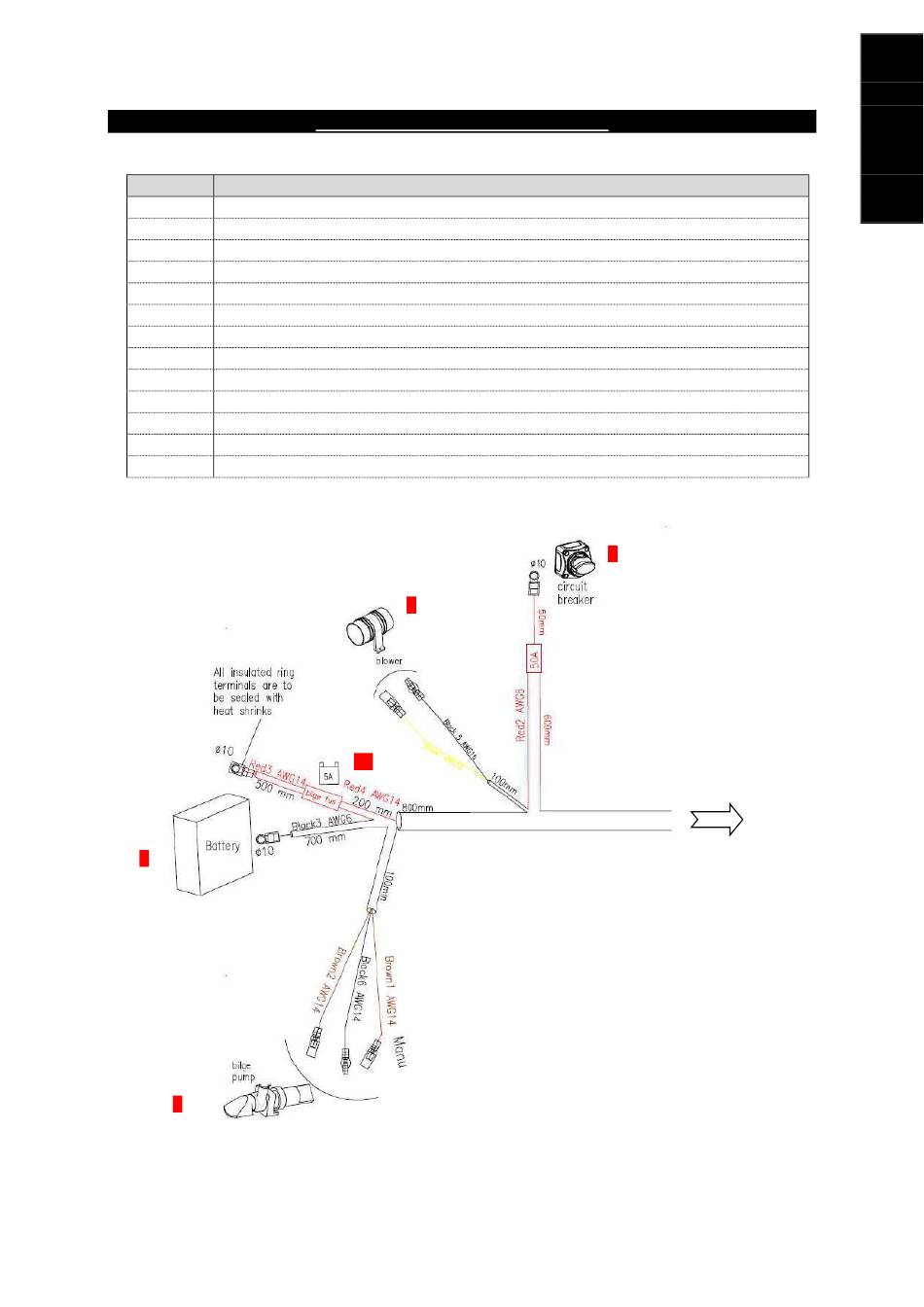

V -2-2-Plano del haz general:
