ANLAGEN UND KREISLÄUFE – Rigging
V -9-MECHANISCHES RIGGING

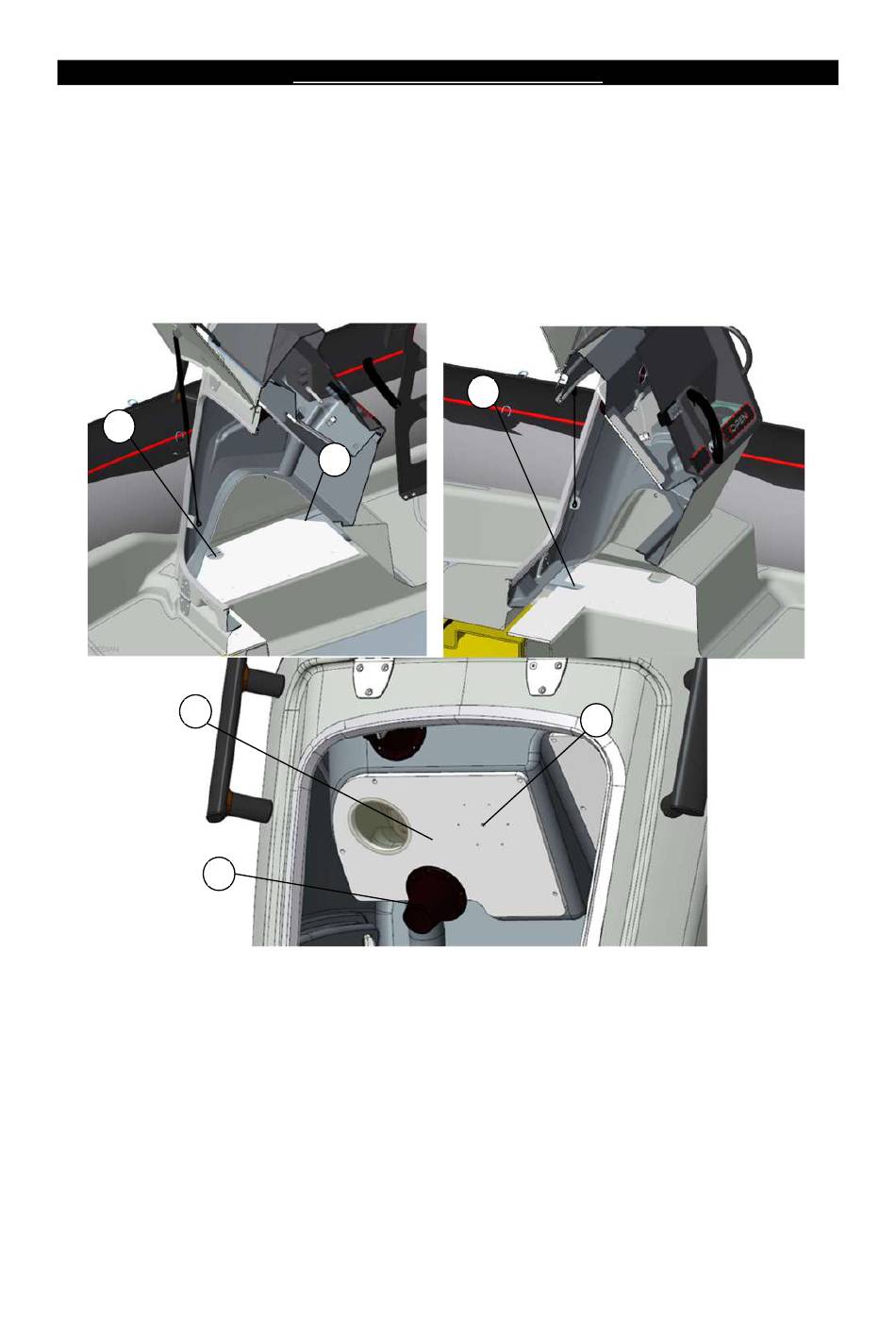

Zum mechanischen Rigging nutzen Sie bitte die Stelle (1) für die Durchführung der Steuerung und die
Stelle (2) für den Gaszug. Dies ermöglicht es, die minimalen Krümmungsradien der Hersteller zu
respektieren.
Zu Ihrer Information: die Stelle (3) ermöglicht die Durchführung der Kabelbäume in den oberen
Konsolenbereich.
2
1
3
4
6
5
Vor der Montage der Kabel des Gaszugs nehmen Sie bitte die Platte (4) und vergrößern die Bohrung
(6) auf Ø70mm, um die Kabeldurchführung zu ermöglichen.
