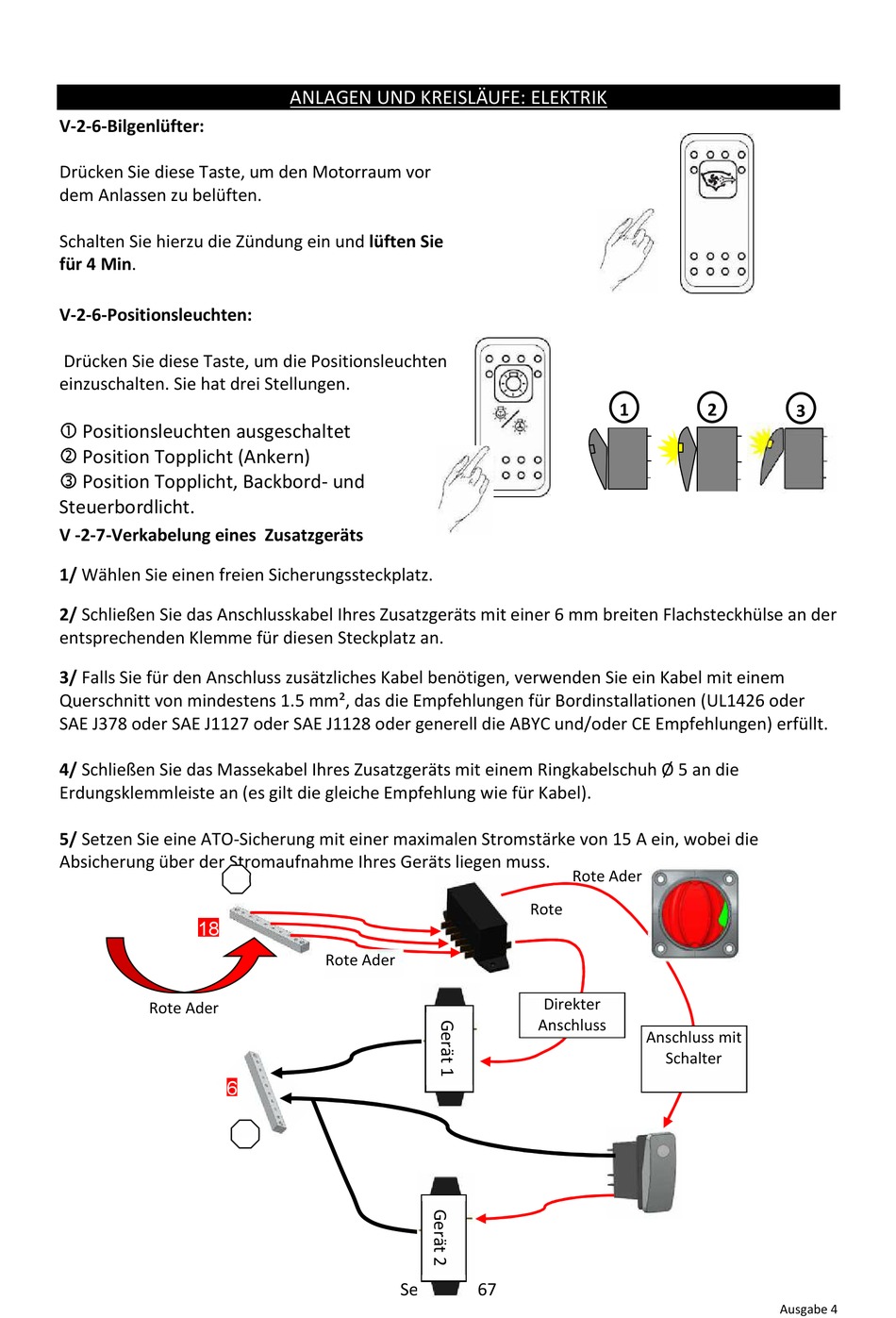

V-2-6-Bilgenlüfter; V-2-6-Positionsleuchten; 2-7-Verkabelung Eines Zusatzgeräts - Zodiac OPEN Bedienungsanleitung

V-2-6-Bilgenlüfter:
Drücken Sie diese Taste, um den Motorraum vor
dem Anlassen zu belüften.
Schalten Sie hierzu die Zündung ein und lüften Sie
für 4 Min.

V-2-6-Positionsleuchten:

Drücken Sie diese Taste, um die Positionsleuchten
einzuschalten. Sie hat drei Stellungen.
 Positionsleuchten ausgeschaltet
 Position Topplicht (Ankern)
 Position Topplicht, Backbord- und
Steuerbordlicht.
V -2-7-Verkabelung eines Zusatzgeräts
1/ Wählen Sie einen freien Sicherungssteckplatz.
2/ Schließen Sie das Anschlusskabel Ihres Zusatzgeräts mit einer 6 mm breiten Flachsteckhülse an der
entsprechenden Klemme für diesen Steckplatz an.
3/ Falls Sie für den Anschluss zusätzliches Kabel benötigen, verwenden Sie ein Kabel mit einem
Querschnitt von mindestens 1.5 mm², das die Empfehlungen für Bordinstallationen (UL1426 oder
SAE J378 oder SAE J1127 oder SAE J1128 oder generell die ABYC und/oder CE Empfehlungen) erfüllt.
4/ Schließen Sie das Massekabel Ihres Zusatzgeräts mit einem Ringkabelschuh Ø 5 an die
Erdungsklemmleiste an (es gilt die gleiche Empfehlung wie für Kabel).
5/ Setzen Sie eine ATO-Sicherung mit einer maximalen Stromstärke von 15 A ein, wobei die
Absicherung über der Stromaufnahme Ihres Geräts liegen muss.
18
Rote Ader
6
ANLAGEN UND KREISLÄUFE: ELEKTRIK
+
Rote Ader
-
Seite 45 / 67
1
Rote Ader
Rote
Ader
Direkter
Anschluss
Anschluss mit
Schalter
2
3
Ausgabe 4
