Rif.
1 Interruttore pompa di sentina
2 Interruttore ventilatore di sentina
3 Interruttore luce di navigazione
4 Presa USB (consolle)
5 Presa 12 volt (consolle)
6 Luce bianca
7 Luce rossa/verde
8 Ventilatore di sentina
9 Pompa di sentina
10 Interruttore di sicurezza
11 Fusibile generale 50 A
12 Quadrante livello benzina
13 Trasmettitore livello benzina

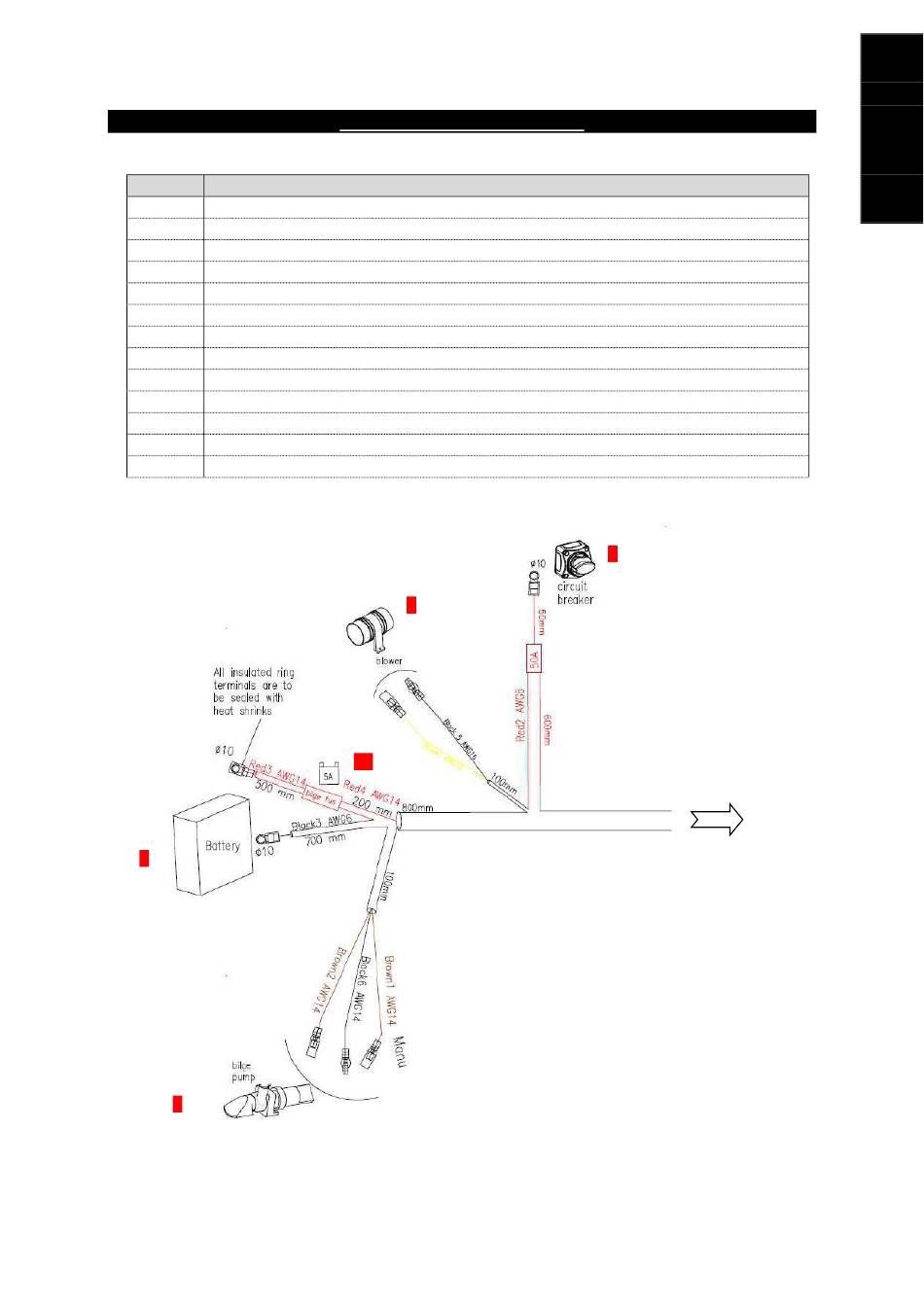

V-2-2- Schema del fascio generale:

1
5
IMPIANTI E CIRCUITI: ELETTRICO
DESCRIZIONE
2
20
Pagina 39 / 66
3
Edizione 4
