INSTALLASJON OG KRETS - Rigging
V -9-MEKANISK RIGGING

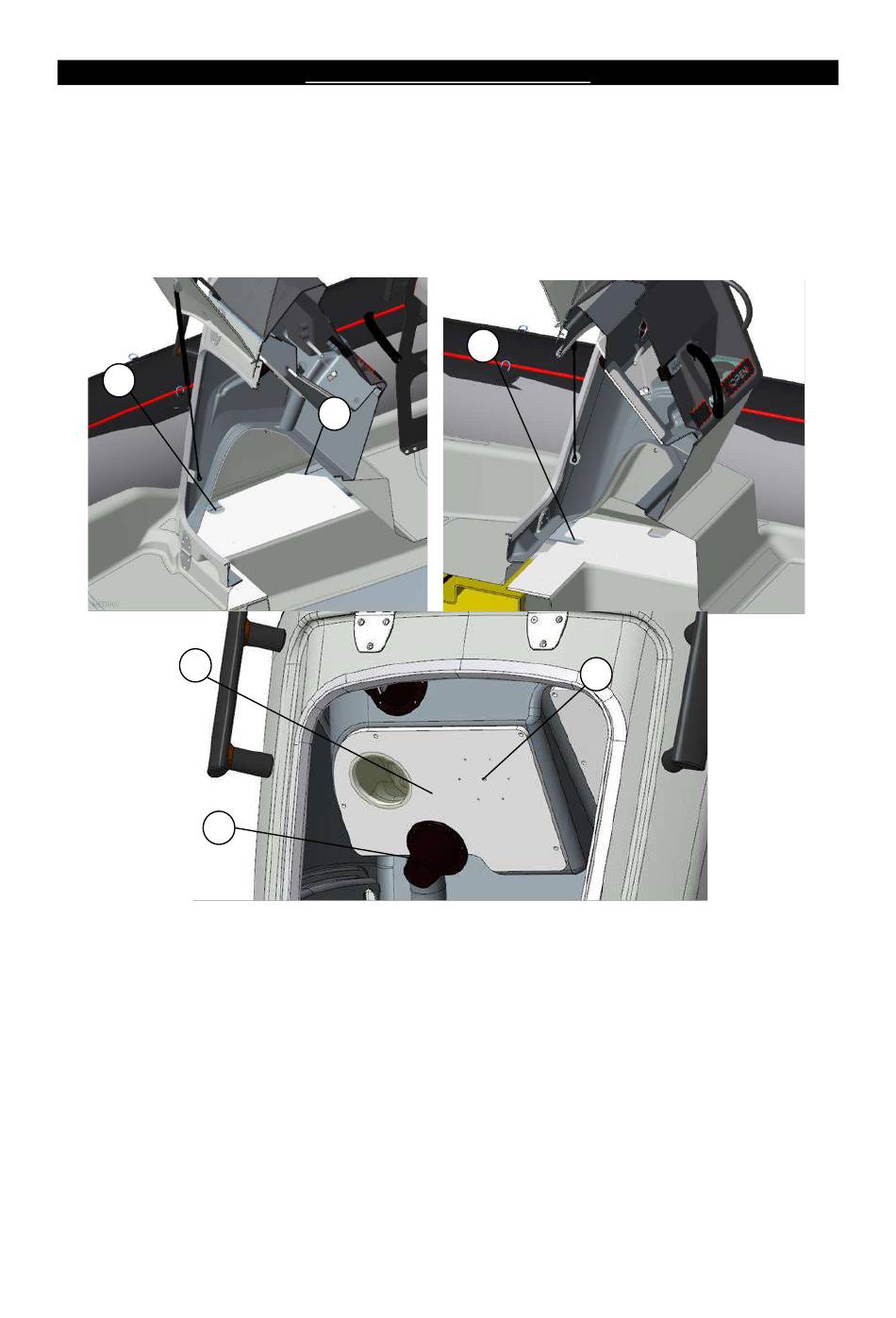

Ved mekanisk rigging, sørg for å bruke plassering (1) for styringen og plassering (2) for gasspaken.
Disse plasseringene gjør det mulig å respektere minimum krumningsradius fra fabrikantene.
Til informasjon er plassering (3) forutsett for føring av ledningsnettet opp mot konsollets øvre del.
2
1
3
4
6
5
Før montering av kablene til gassbetjeningene tar du platen (4) og forstørrer hullet (6) til Ø70 mm slik
at ledningene kan føres ut.
