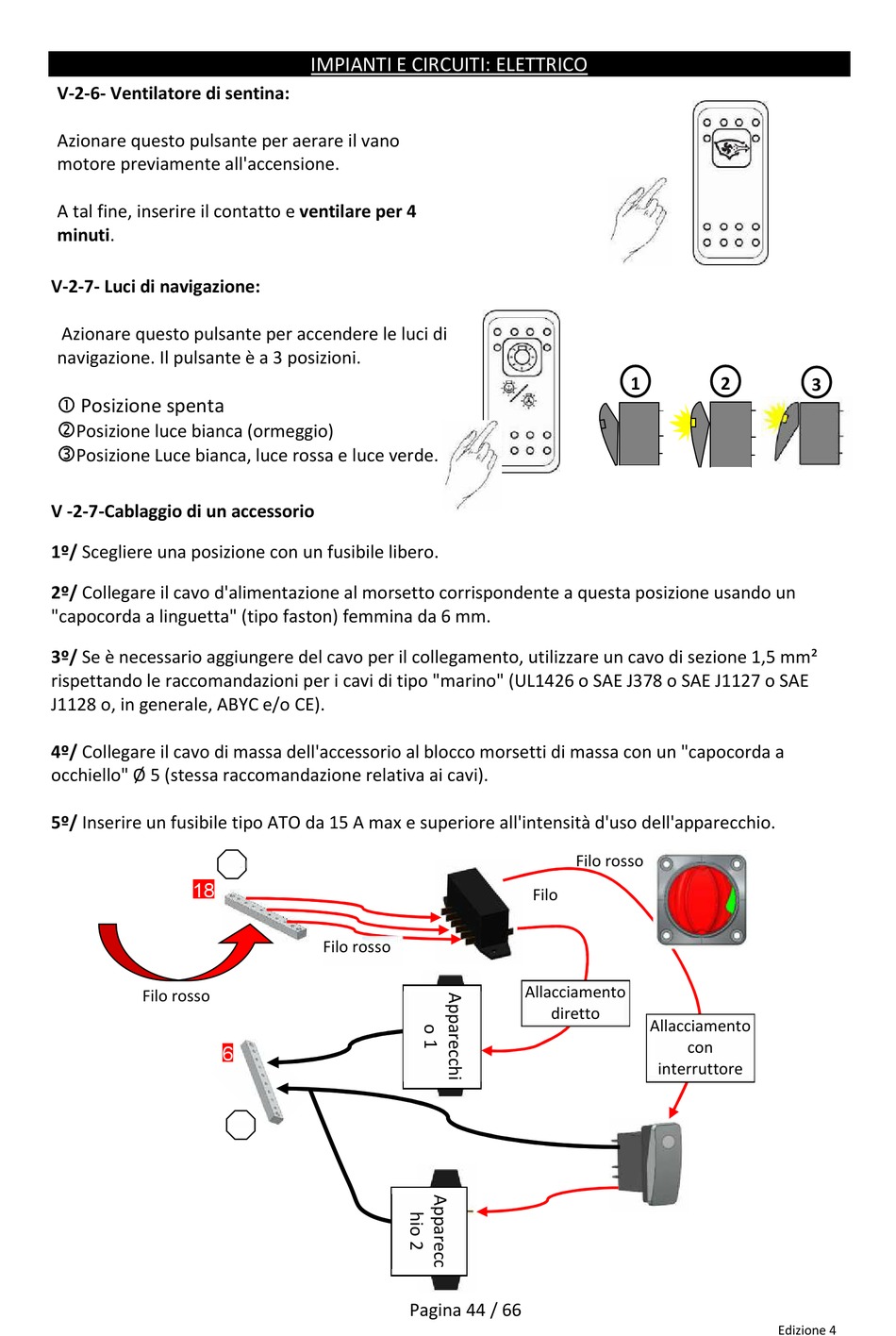

V-2-6- Ventilatore di sentina:

Azionare questo pulsante per aerare il vano
motore previamente all'accensione.
A tal fine, inserire il contatto e ventilare per 4
minuti.

V-2-7- Luci di navigazione:

Azionare questo pulsante per accendere le luci di
navigazione. Il pulsante è a 3 posizioni.
 Posizione spenta
 Posizione luce bianca (ormeggio)

Posizione Luce bianca, luce rossa e luce verde.
V -2-7-Cablaggio di un accessorio
1º/ Scegliere una posizione con un fusibile libero.
2º/ Collegare il cavo d'alimentazione al morsetto corrispondente a questa posizione usando un
"capocorda a linguetta" (tipo faston) femmina da 6 mm.
3º/ Se è necessario aggiungere del cavo per il collegamento, utilizzare un cavo di sezione 1,5 mm²
rispettando le raccomandazioni per i cavi di tipo "marino" (UL1426 o SAE J378 o SAE J1127 o SAE
J1128 o, in generale, ABYC e/o CE).
4º/ Collegare il cavo di massa dell'accessorio al blocco morsetti di massa con un "capocorda a
occhiello" Ø 5 (stessa raccomandazione relativa ai cavi).
5º/ Inserire un fusibile tipo ATO da 15 A max e superiore all'intensità d'uso dell'apparecchio.
18
Filo rosso
IMPIANTI E CIRCUITI: ELETTRICO
+
Filo rosso
6
-
Filo rosso
Filo
rosso
Allacciamento
diretto
Pagina 44 / 66
1 2
Allacciamento
con
interruttore
Edizione 4
3
