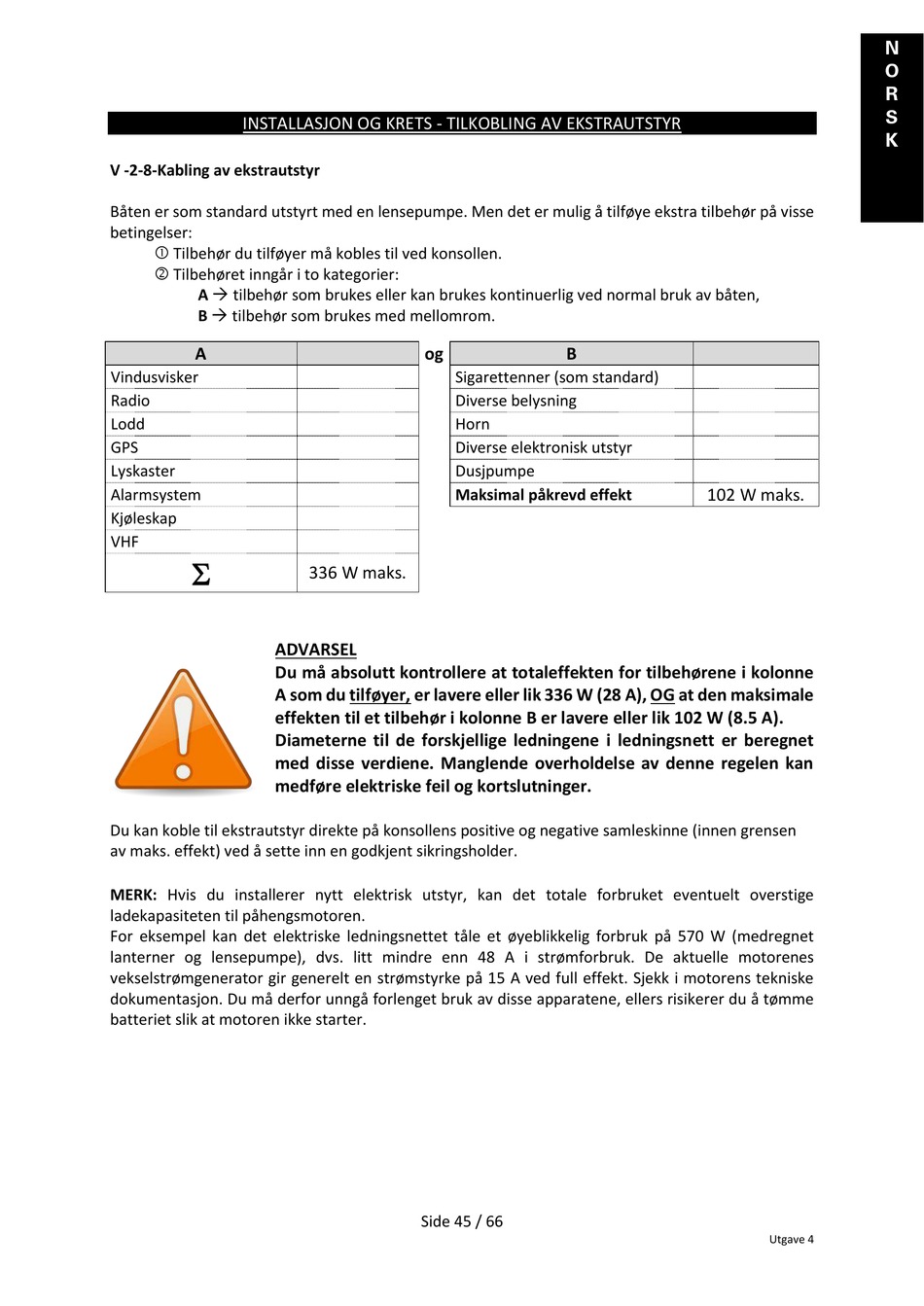

INSTALLASJON OG KRETS - TILKOBLING AV EKSTRAUTSTYR
V -2-8-Kabling av ekstrautstyr
Båten er som standard utstyrt med en lensepumpe. Men det er mulig å tilføye ekstra tilbehør på visse
betingelser:
 Tilbehør du tilføyer må kobles til ved konsollen.
 Tilbehøret inngår i to kategorier:
A → tilbehør som brukes eller kan brukes kontinuerlig ved normal bruk av båten,
B → tilbehør som brukes med mellomrom.
A
Vindusvisker
Radio
Lodd
GPS
Lyskaster
Alarmsystem
Kjøleskap
VHF

ADVARSEL
Du må absolutt kontrollere at totaleffekten for tilbehørene i kolonne
A som du tilføyer, er lavere eller lik 336 W (28 A), OG at den maksimale
effekten til et tilbehør i kolonne B er lavere eller lik 102 W (8.5 A).
Diameterne til de forskjellige ledningene i ledningsnett er beregnet
med disse verdiene. Manglende overholdelse av denne regelen kan
medføre elektriske feil og kortslutninger.
Du kan koble til ekstrautstyr direkte på konsollens positive og negative samleskinne (innen grensen
av maks. effekt) ved å sette inn en godkjent sikringsholder.
MERK: Hvis du installerer nytt elektrisk utstyr, kan det totale forbruket eventuelt overstige
ladekapasiteten til påhengsmotoren.
For eksempel kan det elektriske ledningsnettet tåle et øyeblikkelig forbruk på 570 W (medregnet
lanterner og lensepumpe), dvs. litt mindre enn 48 A i strømforbruk. De aktuelle motorenes
vekselstrømgenerator gir generelt en strømstyrke på 15 A ved full effekt. Sjekk i motorens tekniske
dokumentasjon. Du må derfor unngå forlenget bruk av disse apparatene, ellers risikerer du å tømme
batteriet slik at motoren ikke starter.
og
Sigarettenner (som standard)
Diverse belysning
Horn
Diverse elektronisk utstyr
Dusjpumpe
Maksimal påkrevd effekt
336 W maks.
Side 45 / 66
B
102 W maks.
N
O
R
S
K
Utgave 4
