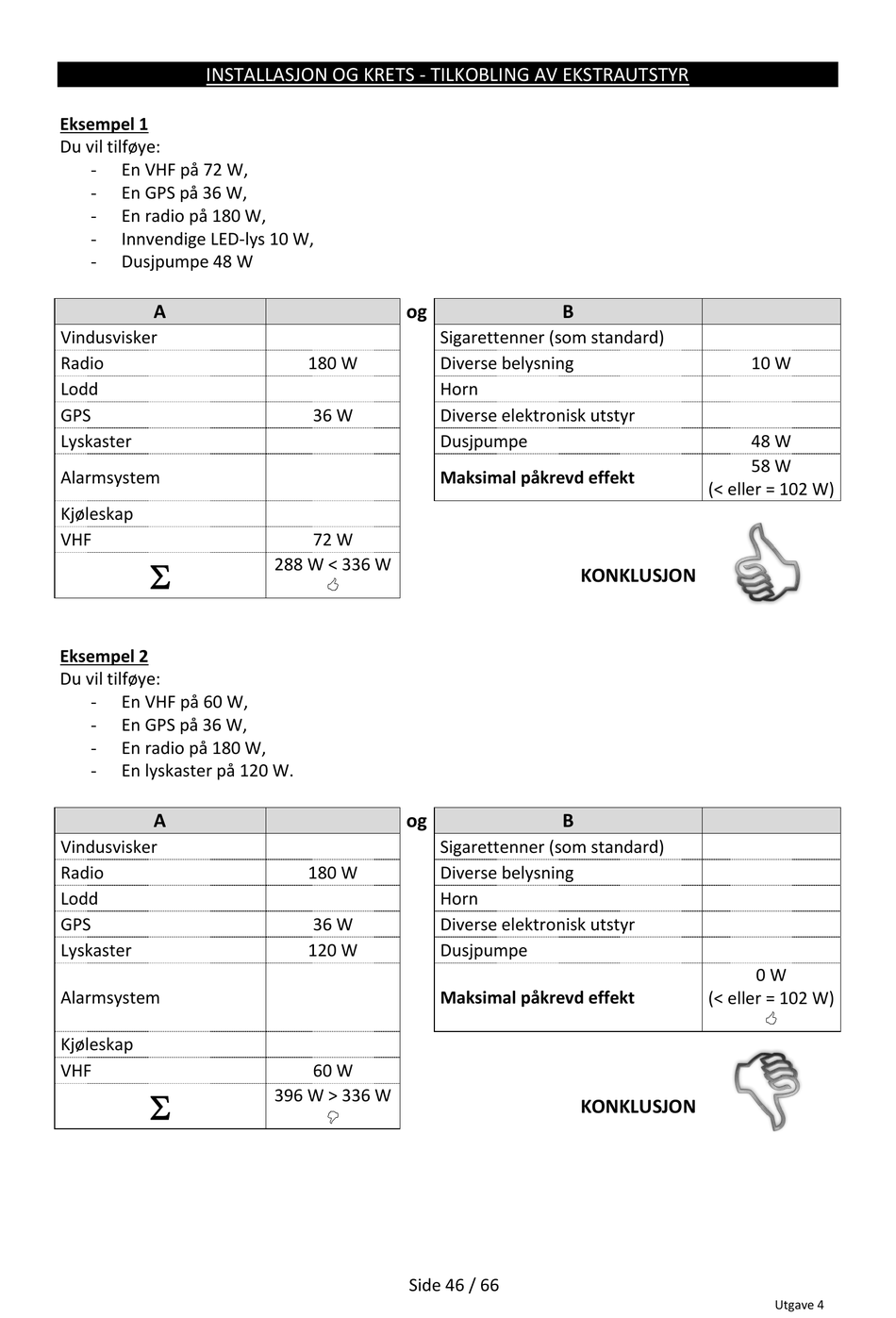

INSTALLASJON OG KRETS - TILKOBLING AV EKSTRAUTSTYR
Eksempel 1
Du vil tilføye:
En VHF på 72 W,
-
En GPS på 36 W,
-
En radio på 180 W,
-
Innvendige LED-lys 10 W,
-
Dusjpumpe 48 W
-
A
Vindusvisker
Radio
Lodd
GPS
Lyskaster
Alarmsystem
Kjøleskap
VHF

Eksempel 2
Du vil tilføye:
En VHF på 60 W,
-
En GPS på 36 W,
-
En radio på 180 W,
-
En lyskaster på 120 W.
-
A
Vindusvisker
Radio
Lodd
GPS
Lyskaster
Alarmsystem
Kjøleskap
VHF

og
Sigarettenner (som standard)
180 W Diverse belysning
Horn
36 W Diverse elektronisk utstyr
Dusjpumpe
Maksimal påkrevd effekt
72 W
288 W < 336 W

og
Sigarettenner (som standard)
180 W Diverse belysning
Horn
36 W Diverse elektronisk utstyr
120 W Dusjpumpe
Maksimal påkrevd effekt
60 W
396 W > 336 W

Side 46 / 66
B
(< eller = 102 W)
KONKLUSJON
B
(< eller = 102 W)
KONKLUSJON
10 W
48 W
58 W
0 W

Utgave 4
