INSTALACIÓN Y CIRCUITOS – Rigging
V -9-RIGGING MECÁNICO

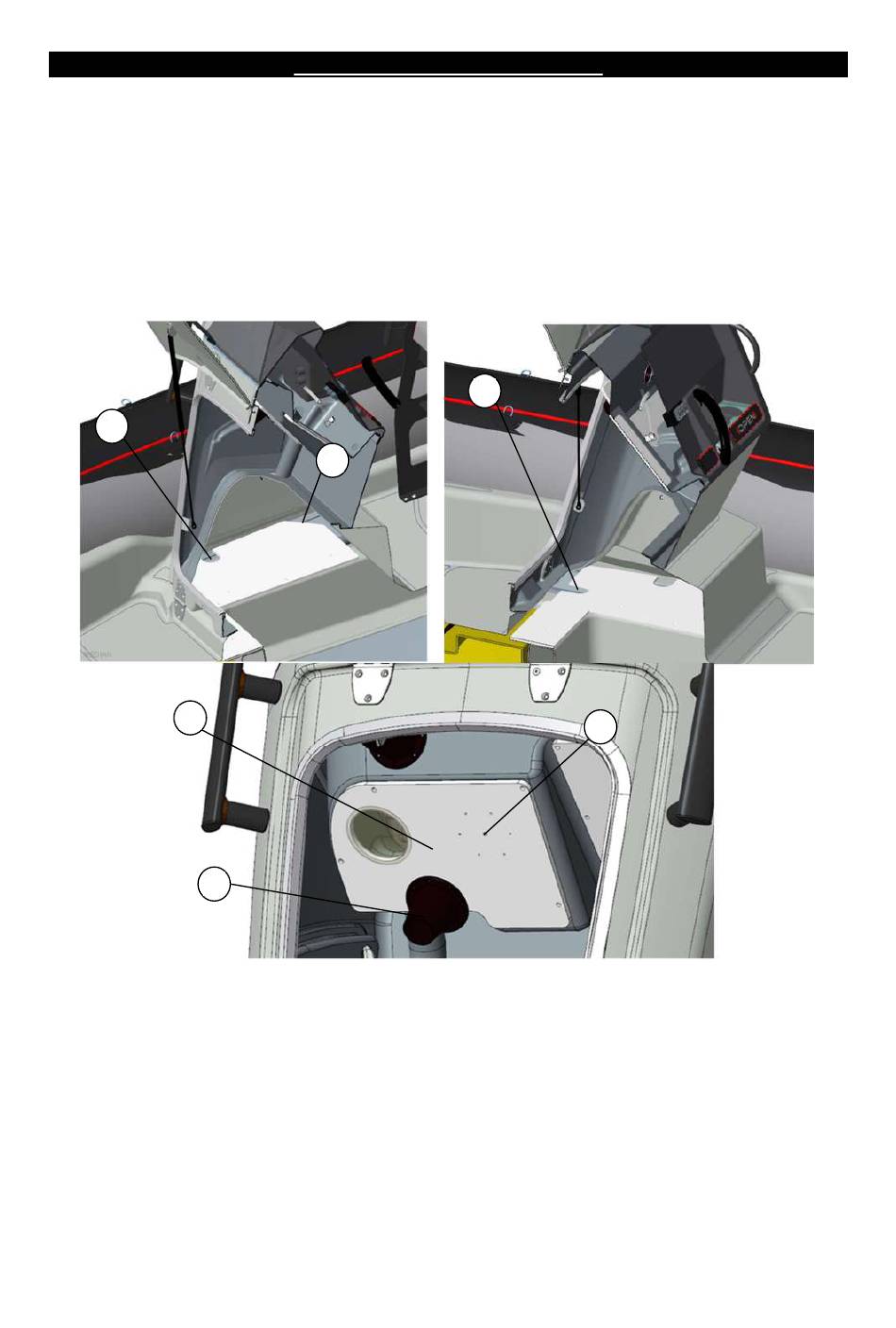

En el caso de un rigging de tipo mecánico, se debe usar el emplazamiento (1) para el paso de la
dirección, y el emplazamiento (2) para el mando de gas. Estos emplazamientos permiten respetar los
radios de curvatura mínimos de los fabricantes.
Para su información, el emplazamiento (3) permite el paso de los cables hacia la cabeza de la
consola.
2
1
3
4
6
5
Antes de montar los cables de los mandos de gas, coja la placa (4) y amplíe el orificio (6) hasta Ø70
mm para permitir la salida de estos cables.
