4.2.3

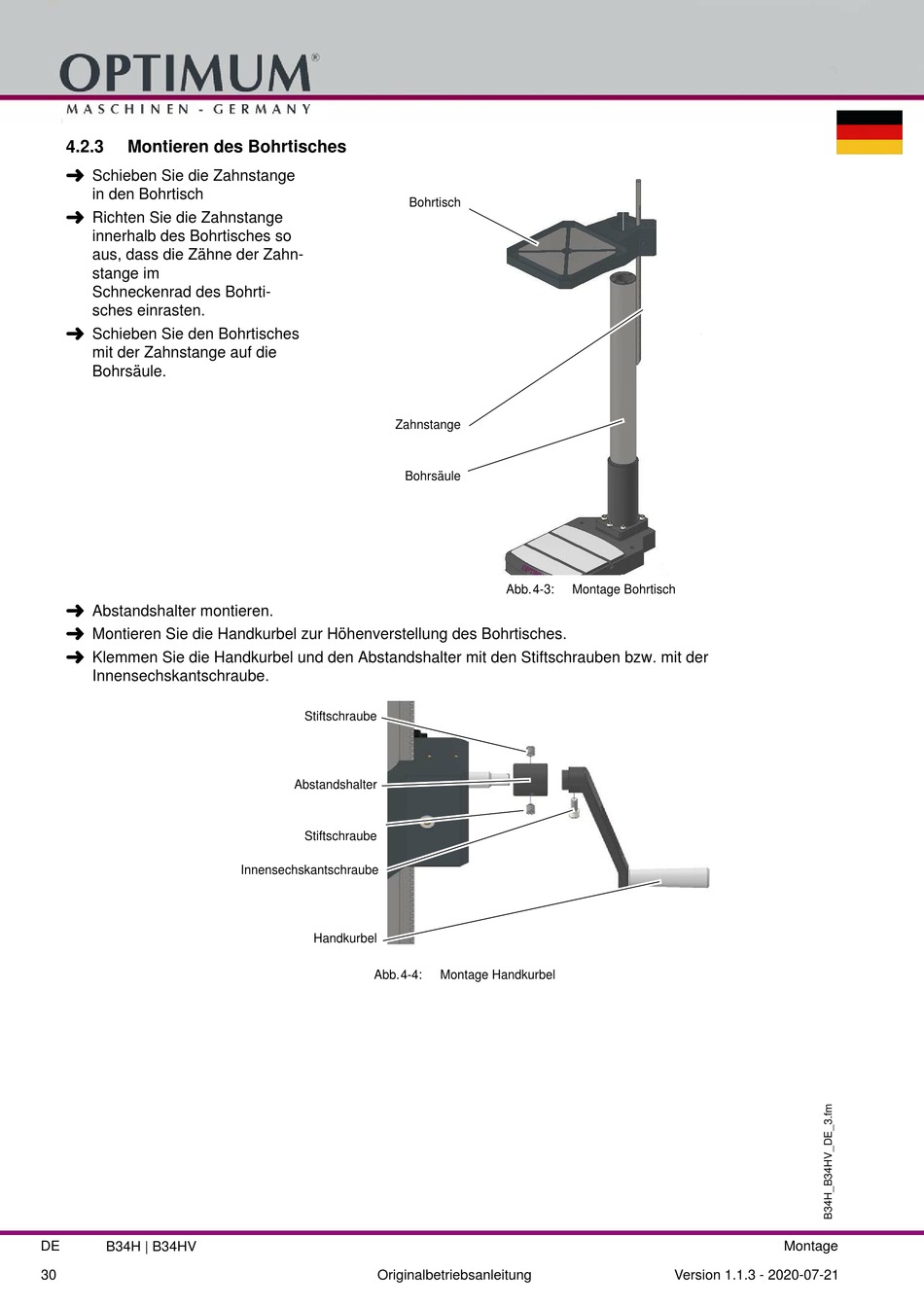

Montieren des Bohrtisches
Schieben Sie die Zahnstange
in den Bohrtisch
Richten Sie die Zahnstange
innerhalb des Bohrtisches so
aus, dass die Zähne der Zahn-
stange im
Schneckenrad des Bohrti-
sches einrasten.
Schieben Sie den Bohrtisches
mit der Zahnstange auf die
Bohrsäule.
Abstandshalter montieren.
Montieren Sie die Handkurbel zur Höhenverstellung des Bohrtisches.
Klemmen Sie die Handkurbel und den Abstandshalter mit den Stiftschrauben bzw. mit der
Innensechskantschraube.
DE
B34H | B34HV
30
Bohrtisch
Zahnstange
Bohrsäule
Stiftschraube
Abstandshalter
Stiftschraube
Innensechskantschraube
Handkurbel
Abb.4-4:
Originalbetriebsanleitung
Abb.4-3:
Montage Bohrtisch
Montage Handkurbel
Montage
Version 1.1.3 - 2020-07-21
