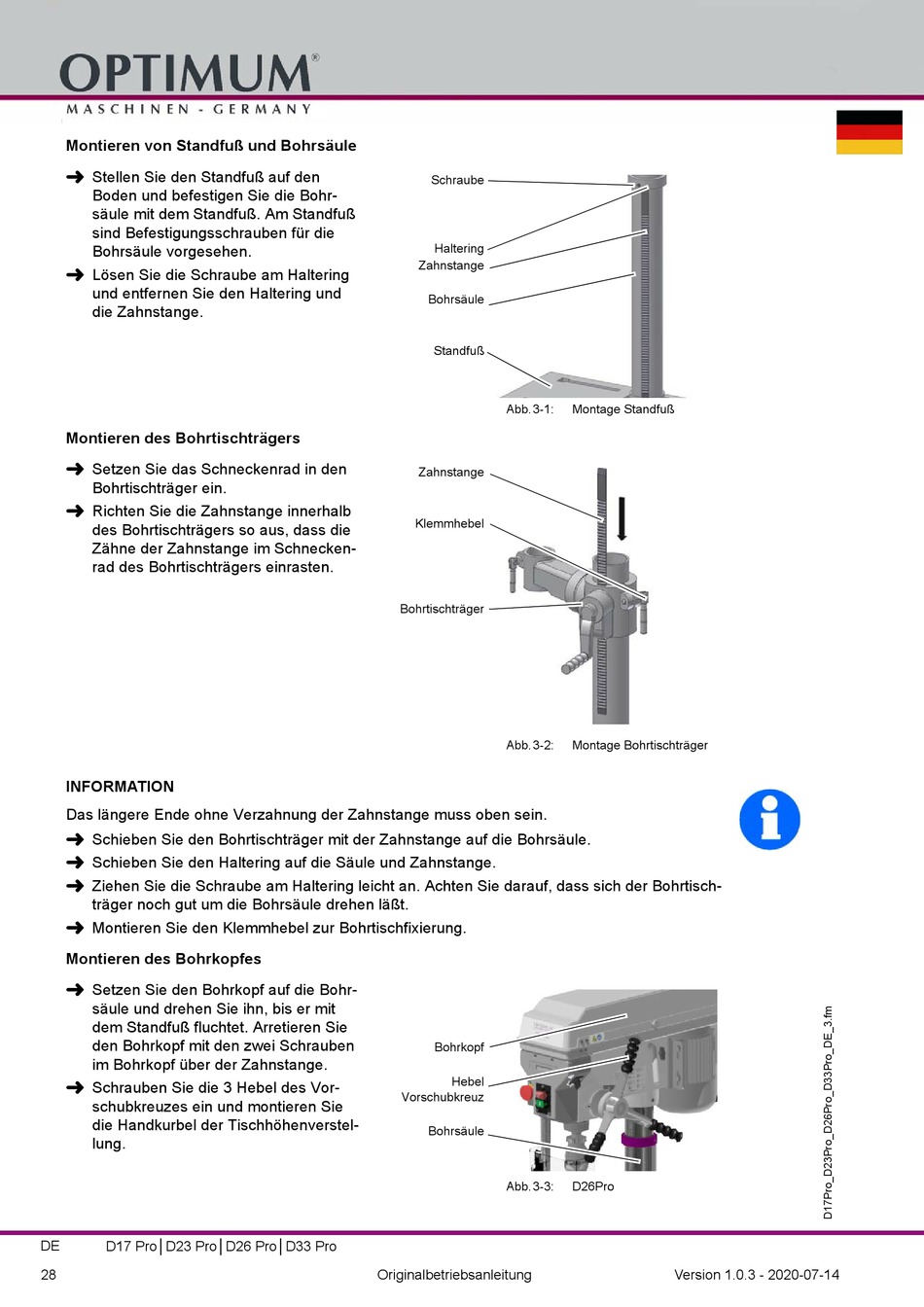

Montieren von Standfuß und Bohrsäule
Stellen Sie den Standfuß auf den
Boden und befestigen Sie die Bohr-
säule mit dem Standfuß. Am Standfuß
sind Befestigungsschrauben für die
Bohrsäule vorgesehen.
Lösen Sie die Schraube am Haltering
und entfernen Sie den Haltering und
die Zahnstange.
Montieren des Bohrtischträgers
Setzen Sie das Schneckenrad in den
Bohrtischträger ein.
Richten Sie die Zahnstange innerhalb
des Bohrtischträgers so aus, dass die
Zähne der Zahnstange im Schnecken-
rad des Bohrtischträgers einrasten.
INFORMATION
Das längere Ende ohne Verzahnung der Zahnstange muss oben sein.
Schieben Sie den Bohrtischträger mit der Zahnstange auf die Bohrsäule.
Schieben Sie den Haltering auf die Säule und Zahnstange.
Ziehen Sie die Schraube am Haltering leicht an. Achten Sie darauf, dass sich der Bohrtisch-
träger noch gut um die Bohrsäule drehen läßt.
Montieren Sie den Klemmhebel zur Bohrtischfixierung.
Montieren des Bohrkopfes
Setzen Sie den Bohrkopf auf die Bohr-
säule und drehen Sie ihn, bis er mit
dem Standfuß fluchtet. Arretieren Sie
den Bohrkopf mit den zwei Schrauben
im Bohrkopf über der Zahnstange.
Schrauben Sie die 3 Hebel des Vor-
schubkreuzes ein und montieren Sie
die Handkurbel der Tischhöhenverstel-
lung.
DE
D17 Pro│D23 Pro│D26 Pro│D33 Pro
28
Schraube
Haltering
Zahnstange
Bohrsäule
Standfuß
Abb. 3-1:
Zahnstange
Klemmhebel
Bohrtischträger
Abb. 3-2:
Bohrkopf
Hebel
Vorschubkreuz
Bohrsäule
Abb. 3-3:
Originalbetriebsanleitung
Montage Standfuß
Montage Bohrtischträger
D26Pro
Version 1.0.3 - 2020-07-14
