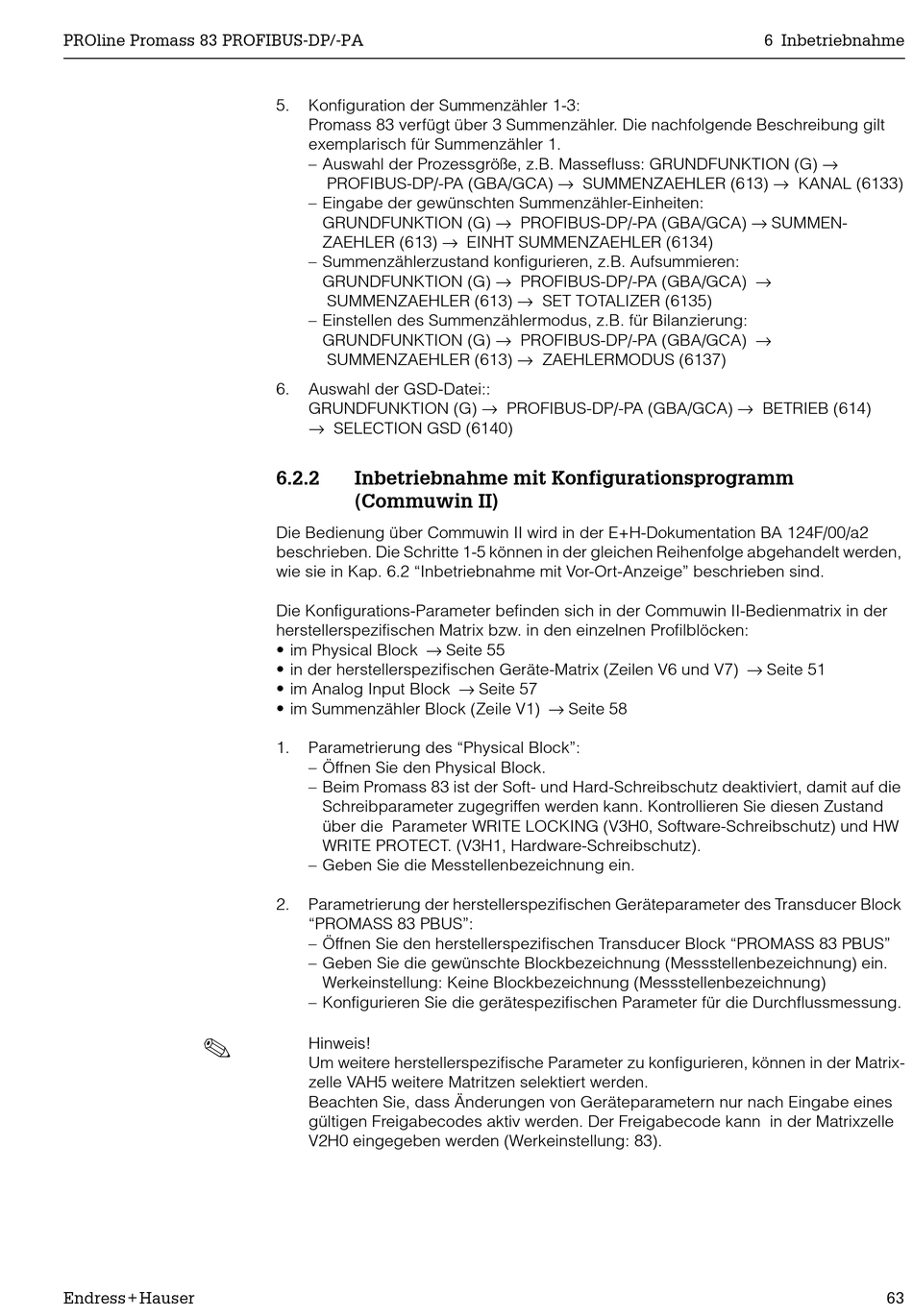

PROline Promass 83 PROFIBUS-DP/-PA
!
Endress+Hauser
5.
Konfiguration der Summenzähler 1-3:
Promass 83 verfügt über 3 Summenzähler. Die nachfolgende Beschreibung gilt
exemplarisch für Summenzähler 1.
– Auswahl der Prozessgröße, z.B. Massefluss: GRUNDFUNKTION (G) →
PROFIBUS-DP/-PA (GBA/GCA) → SUMMENZAEHLER (613) → KANAL (6133)
– Eingabe der gewünschten Summenzähler-Einheiten:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA/GCA) → SUMMEN-
ZAEHLER (613) → EINHT SUMMENZAEHLER (6134)
– Summenzählerzustand konfigurieren, z.B. Aufsummieren:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA/GCA) →
SUMMENZAEHLER (613) → SET TOTALIZER (6135)
– Einstellen des Summenzählermodus, z.B. für Bilanzierung:
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA/GCA) →
SUMMENZAEHLER (613) → ZAEHLERMODUS (6137)
6.
Auswahl der GSD-Datei::
GRUNDFUNKTION (G) → PROFIBUS-DP/-PA (GBA/GCA) → BETRIEB (614)
→ SELECTION GSD (6140)
6.2.2
Inbetriebnahme mit Konfigurationsprogramm
(Commuwin II)
Die Bedienung über Commuwin II wird in der E+H-Dokumentation BA 124F/00/a2
beschrieben. Die Schritte 1-5 können in der gleichen Reihenfolge abgehandelt werden,
wie sie in Kap. 6.2 "Inbetriebnahme mit Vor-Ort-Anzeige" beschrieben sind.
Die Konfigurations-Parameter befinden sich in der Commuwin II-Bedienmatrix in der
herstellerspezifischen Matrix bzw. in den einzelnen Profilblöcken:
• im Physical Block → Seite 55
• in der herstellerspezifischen Geräte-Matrix (Zeilen V6 und V7) → Seite 51
• im Analog Input Block → Seite 57
• im Summenzähler Block (Zeile V1) → Seite 58
1.
Parametrierung des "Physical Block":
– Öffnen Sie den Physical Block.
– Beim Promass 83 ist der Soft- und Hard-Schreibschutz deaktiviert, damit auf die
Schreibparameter zugegriffen werden kann. Kontrollieren Sie diesen Zustand
über die Parameter WRITE LOCKING (V3H0, Software-Schreibschutz) und HW
WRITE PROTECT. (V3H1, Hardware-Schreibschutz).
– Geben Sie die Messtellenbezeichnung ein.
2.
Parametrierung der herstellerspezifischen Geräteparameter des Transducer Block
"PROMASS 83 PBUS":
– Öffnen Sie den herstellerspezifischen Transducer Block "PROMASS 83 PBUS"
– Geben Sie die gewünschte Blockbezeichnung (Messstellenbezeichnung) ein.
Werkeinstellung: Keine Blockbezeichnung (Messstellenbezeichnung)
– Konfigurieren Sie die gerätespezifischen Parameter für die Durchflussmessung.
Hinweis!
Um weitere herstellerspezifische Parameter zu konfigurieren, können in der Matrix-
zelle VAH5 weitere Matritzen selektiert werden.
Beachten Sie, dass Änderungen von Geräteparametern nur nach Eingabe eines
gültigen Freigabecodes aktiv werden. Der Freigabecode kann in der Matrixzelle
V2H0 eingegeben werden (Werkeinstellung: 83).
6 Inbetriebnahme
63
