9.2 Beschreibung der Buchsen

9.2.1 Buchse "Config-I/O"

3
4

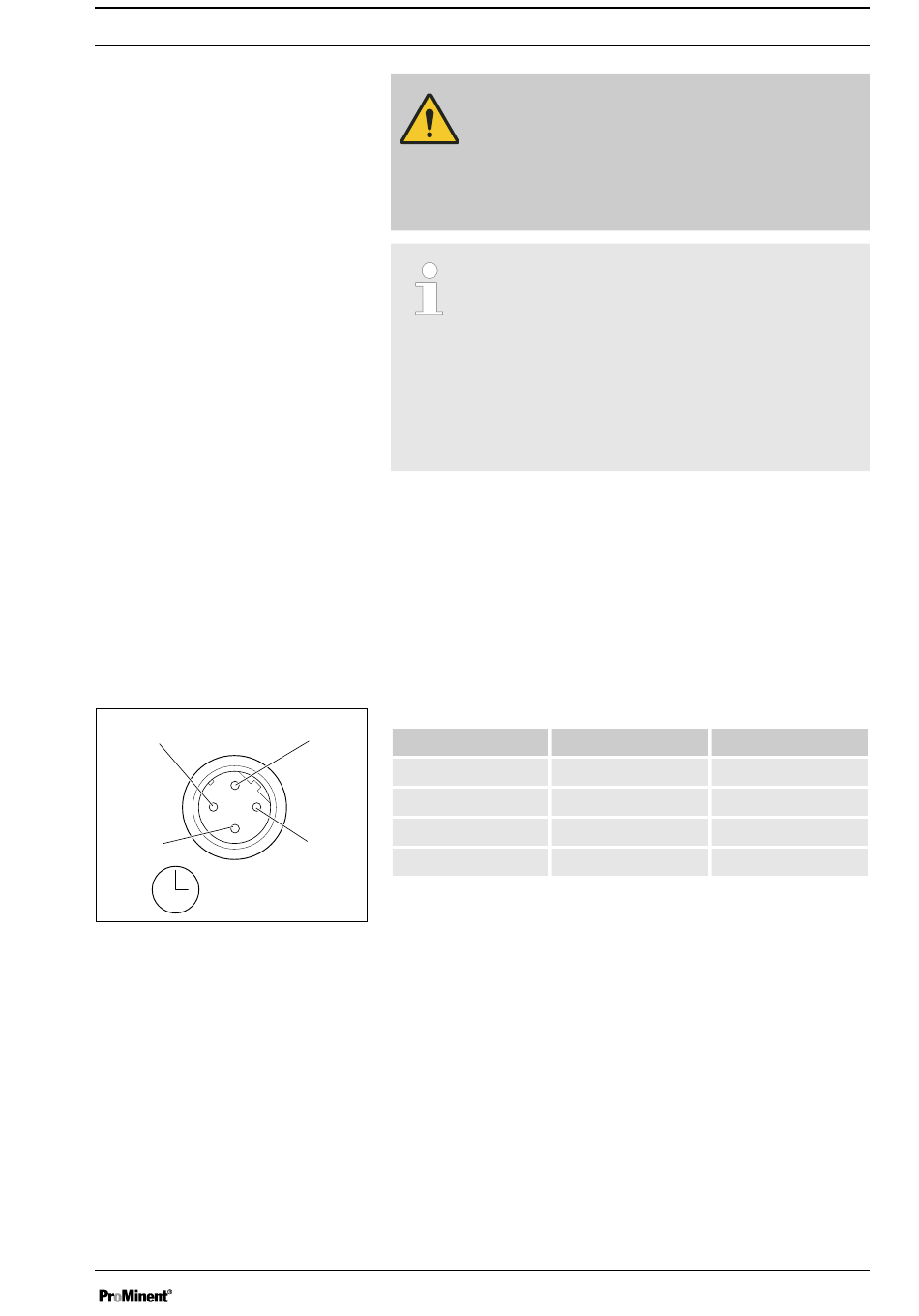

Abb. 10: Buchse "Config I/O", Pinbe‐
legung
VORSICHT!
Falls die Pumpe in eine Anlage integriert ist: Falls
es durch das selbständige Starten der Pumpe
nach einer ungewollten Unterbrechung der Ener‐
gieversorgung zu gefährlichen Situationen
kommen kann, die Anlage so ausrüsten, dass dies
verhindert wird.
Für z.B. Reparatur- oder Wartungsarbeiten soll
sich die Pumpe einfach vom Netz trennen lassen.
–
–
Die jeweilige Trennmöglichkeit als solche mar‐
kieren und das Personal über die Trennmöglichkeit
informieren.
Die Pumpe schließt man über das Netzkabel an Netzspannung an.
Es besteht die Möglichkeit die Signale von 3 potenzialfreien Kon‐
takten über die Buchse „Config I/O" als Inputs I: in die Pumpe ein‐
zuspeisen oder Kontaktsignale als Outputs O: auszugeben.
Tab. 2: Zuordnung Pins
2
Pin
1
2
3
1
4
B1079_3
Bei Kabel mit Stecker: Genügend Platz um die
vorgesehene Steckdose lassen.
Bei Kabel ohne Stecker: Eine passende, gut
zugängliche Ein-/Aus-Schaltmöglichkeit in Ihrer
Gebäudeinstallation vorsehen.
Zuordnung
Config I/O 1
Config I/O 2
Config I/O 3
GND
Installieren, elektrisch
4-adriges Kabel
braun
weiß
blau
schwarz
