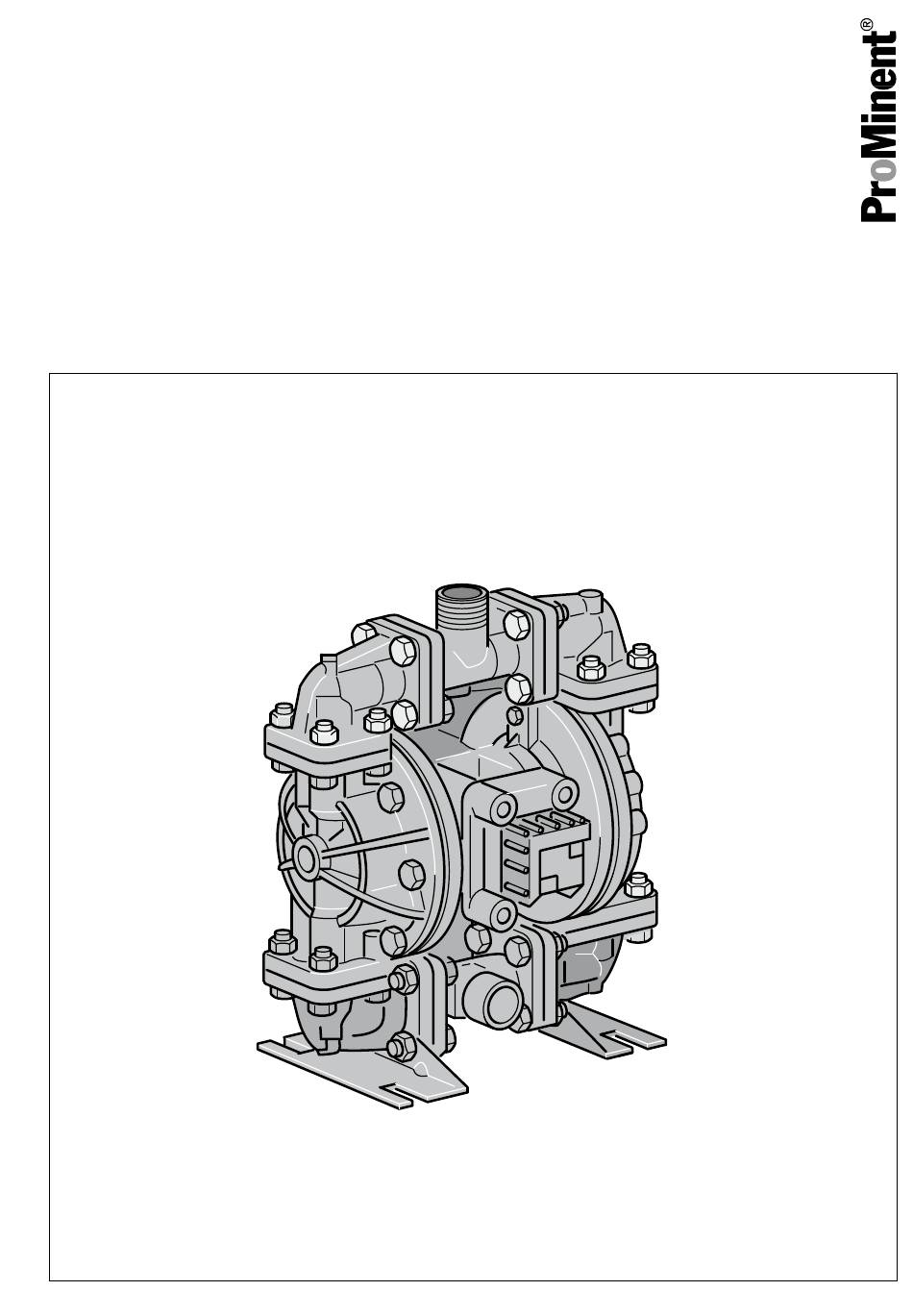

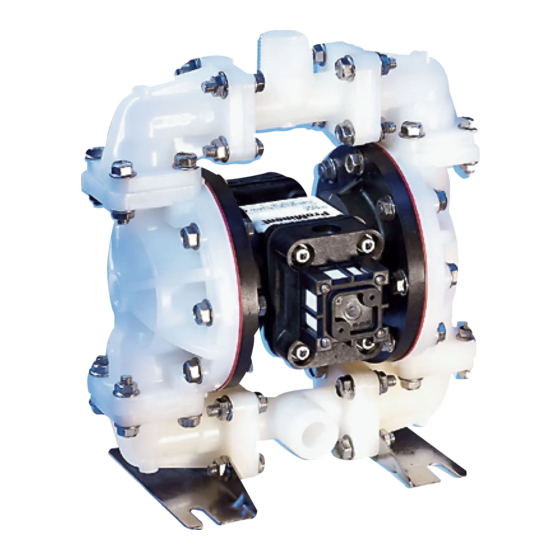

Montage- und Betriebsanleitung
Duodos 10
Luftbetriebene Doppel-Membranpumpe
DE
A1136
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teilenummer 985493
Originalbetriebsanleitung (2006/42/EG)
BA DUO 010 09/16 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent Duodos 10

Inhaltszusammenfassung für ProMinent Duodos 10

  • Seite 1 Montage- und Betriebsanleitung Duodos 10 Luftbetriebene Doppel-Membranpumpe A1136 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teilenummer 985493 Originalbetriebsanleitung (2006/42/EG) BA DUO 010 09/16 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfachung im Text.

  • Seite 3: Inhaltsverzeichnis

    8.2 Wartung des Luftventils..........21 8.3 Wartung des Pilotventils..........24 8.4 Wartung der Kugelventile........... 25 8.5 Wartung der Membrane..........26 Altteileentsorgung............... 28 Technische Zeichnung – Duodos 10........29 10.1 Explosionszeichnungen und Stücklisten....30 Ersatzteilsets............... 34 Technische Daten............... 35 12.1 Leistungskurven............37 Konformitätserklärung............

  • Seite 4: Funktion Und Identifikation

    – PVDF-Ausführung: -13 ... 93 °C – Viskosität des Mediums: max. 200 mPas Feststoffanteil : keiner 1.2 Identifikation Gehäuse Membrane Fördermenge l/h Bestell-Nummer Duodos 10 0 ... 900 1010793 Santoprene ® Duodos 10 PVDF 0 ... 900 1010797 Teflon ®...

  • Seite 5: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung 2.1 Kennzeichnung der Warnhinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Warnhinweise und ist in klare Handlungsschritte aufgegliedert. Warnhinweise und Hinweise gliedern sich nach dem folgenden Schema.
  • Seite 6 Sicherheit und Verantwortung HINWEIS! Art und Quelle der Gefahr Schädigung des Produkts oder seiner Umgebung. Maßnahme, die ergriffen werden muss, um diese Gefahr zu vermeiden. – Bezeichnet eine möglicherweise schädliche Situa‐ tion. Wenn die Situation nicht gemieden wird, kann das Produkt oder etwas in seiner Umgebung beschädigt werden.

  • Seite 7: Benutzer-Qualifikation

    Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vor‐ schriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechni‐...

  • Seite 8: Bestimmungsgemäße Verwendung

    Sicherheit und Verantwortung 2.3 Bestimmungsgemäße Verwendung VORSICHT! Bestimmungsgemäße Verwendung Mögliche Folge bei Nichtbeachtung der Hinweise: Leichte Verletzungen und Sachschäden – Die Pumpe ist dazu bestimmt Flüssigkeiten zu för‐ dern – Die Pumpe ist nicht dazu bestimmt gasförmige oder feste Medien zu fördern –...
  • Seite 9 Sicherheit und Verantwortung WARNUNG! Gefährliche Medien / Kontamination von Personen und Einrichtungen Mögliche Folge: Tod oder schwerste Verletzungen. Sachbeschädigung – Stellen Sie die Beständigkeit des Gerätes gegen das zu fördernde Medium sicher – Beachten Sie immer das Sicherheitsdatenblatt des geförderten Mediums. Für das Vorhandensein und die Aktualität des Sicherheitsdatenblattes ist der Anlagenbetreiber verantwortlich –...
  • Seite 10 Sicherheit und Verantwortung Schalldruckpegel der Pumpe max. 91 dB Je nach Betriebsbedingungen kann der Schalldruck‐ pegel des Gerätes max. 88 dB ± 3 dB betragen. Beachten Sie diesen Sachverhalt und ergreifen Sie geeignete Maßnahmen um die Belastung durch diesen Schalldruckpegel zu senken. Die Art und Umsetzung der geeigneten Maßnahmen richtet sich nach den örtli‐...

  • Seite 11: Transport Und Lagerung

    Transport und Lagerung Transport und Lagerung Benutzer Qualifikation, Transport und Lagerung: unterwiesene Ä Kapitel 2.2 „Benutzer-Qualifikation“ Personen, siehe auf Seite 7 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff- Hersteller vorliegen.

  • Seite 12: Montage

    Montage Montage Benutzer Qualifikation, Montage: ausgebildete Fachkraft , Ä Kapitel 2.2 „Benutzer-Qualifikation“ auf Seite 7 siehe VORSICHT! Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. Sachbeschädigung. Beachten Sie die zulässigen Umgebungsbedingungen. 4.1 Montageumfeld Aufrechte Montage Montieren Sie die Doppel-Membranpumpe aufrecht und im Lot. Die Ventile der Doppel-Membranpumpe arbeiten durch die Schwerkraft belastet.

  • Seite 13: Befestigung Der Doppel-Membranpumpe

    Montage 10. 11. 12. 16. 17. 18. A1142 Abb. 1: Montageumfeld Pulsationsdämpfer 11. Absperrventil Flexible Verbindung 12. Druckluftanschluss Rohrverbindung 13. Ablassventil Manometer 14. Saugseite Absperrventil 15. Absperrventil Druckseite 16. Manometer Ablassventil 17. Rohrverbindung Flexible Verbindung 18. Flexible Verbindung Filter/Regler-Modul 19. Luftausgang 10.

  • Seite 14: Umgebungsbedingungen

    Montage 4.2 Umgebungsbedingungen HINWEIS! Umgebungsbedingungen Mögliche Folge: Sachbeschädigung und erhöhter Ver‐ schleiß Der Einbau hat in einem Gebäude zu erfolgen. Muss die Pumpe im Freien aufgestellt werden, ist sie mit einem Schutz gegen Sonneneinstrahlung und Witte‐ rungseinflüsse zu versehen. Bei der Positionierung der Pumpe muss ausreichend Zugang für alle Arten von Wartungsarbeiten sicherge‐...

  • Seite 15: Druckluftversorgung

    Montage 4.4 Druckluftversorgung Druckluftversorgung Die Doppel-Membranpumpe ist an eine Druckluftver‐ sorgung nach dem heutigen Stand der Technik (ISO 8573-1) anzuschließen. Wir setzen ungeölte, restöl‐ freie (Restöl von Kompressoren max. 0,1 mg/m³ für HEES-Flüssigkeiten, Bioöle bzw. max. 5 mg/m³ für Mineralöle zulässig) und entsprechend getrocknete Druckluft (ISO 8573-1, Klasse 4 mit 3 °C DTP) voraus.

  • Seite 16: Bedienung Der Doppel-Membranpumpe

    Bedienung der Doppel-Membranpumpe Bedienung der Doppel-Membranpumpe Benutzer Qualifikation, Bedienung: unterwiesene Personen, Ä Kapitel 2.2 „Benutzer-Qualifikation“ auf Seite 7 siehe Die Doppel-Membranpumpe ist vollständig in die Betreiberseitig vorgesehene Anlage integriert und wird von dieser Anlage gesteuert. Eine direkte Bedienung der Doppel-Membranpumpe ist nicht möglich.

  • Seite 17: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Benutzer Qualifikation, Inbetriebnahme: geschulter Anwender, Ä Kapitel 2.2 „Benutzer-Qualifikation“ auf Seite 7 siehe Befestigungselemente auf festen Sitz überprüfen Vor Inbetriebnahme der Doppel-Membranpumpe müssen Sie sämtliche mit Dichtringen versehenen Befestigungselemente auf festen Sitz überprüfen. Die Dichtungen können „kriechen“ , so dass sich die Befestigungselemente mit der Zeit lockern.

  • Seite 18: Ansaugen

    Inbetriebnahme 6.2 Ansaugen Zum Starten der Doppel-Membranpumpe öffnen Sie das Luftventil etwa eine 1/2 bis 3/4 Drehung Kavitation Wenn sich beim Öffnen des Luftventils die Hub‐ frequenz der Doppel-Membranpumpe erhöht, nicht jedoch die Durchflussmenge durch die Doppel-Membranpumpe, dann ist es zur Kavita‐ tion gekommen.

  • Seite 19: Anzugsdrehmomente Vor Der Inbetriebnahme Prüfen

    Anzugsdrehmomente vor der Inbetriebnahme prüfen Anzugsdrehmomente vor der Inbetriebnahme prüfen Dauerhafte Dichtigkeit Bei der Inbetriebnahme sind die Schraubverbindungen auf den korrekten Drehmoment zu prüfen. Zusätzlich ist es empfehlenswert einmal im Jahr diese Schraubverbindungen auf den korrekten Drehmoment zu prüfen, weil das Pumpenmaterial ausweicht und sich dann der Anzugsdrehmoment verringert.

  • Seite 20: Wartung Der Doppel-Membranpumpe

    Wartung der Doppel-Membranpumpe Wartung der Doppel-Membranpumpe Benutzer Qualifikation, Warten: unterwiesene Personen, siehe Ä Kapitel 2.2 „Benutzer-Qualifikation“ auf Seite 7 WARNUNG! Gefährdung durch einen Gefahrstoff! Mögliche Folge: Tod oder schwerste Verletzungen. Beachten Sie beim Umgang mit Gefahrstoffen, dass die aktuellen Sicherheitsdatenblätter der Gefahrstoff- Hersteller vorliegen.

  • Seite 21: Wartung Des Luftventils

    Wartung der Doppel-Membranpumpe Ursache: Maßnahme: Luftleitung mit zu geringer Nenn‐ Die Empfehlungen zur Dimensionierung der Lufteingangsleitung in der weite Bedienungsanleitung der Doppel-Membranpumpe beachten Luftverteilungssystem der Doppel- Luftventil, Pilotventil und Steuerstifte zerlegen und untersuchen Membranpumpe Starre Rohranschlüsse an der Flexible Verbindungen und einen Pulsationsdämpfer verwenden Pumpe Abluftschalldämpfer verstopft Schalldämpfer ausbauen.
  • Seite 22 Wartung der Doppel-Membranpumpe 20 . 23 . 13 . 10 . 14 . 16 . 15 . A1137 Abb. 3: Wartung des Luftventils Entfernen Sie die 4 Schrauben (11) Bauen Sie das Luftventilgehäuse (1) ab Bauen Sie die Dichtungen (8 und 12) ab ð...
  • Seite 23 Wartung der Doppel-Membranpumpe Überziehen Sie die O-Ringe dünn mit Fett, vor dem Einbau des Steuerzylinders in das Luftventilgehäuse Richten Sie die Schlitze im Steuerzylinder auf die Schlitze im Luftventilgehäuse (1) aus Schieben Sie den Kolben in den Steuerzylinder bis an den bereits montierten Enddeckel ein.

  • Seite 24: Wartung Des Pilotventils

    Wartung der Doppel-Membranpumpe 8.3 Wartung des Pilotventils Zur Wartung des Pilotventils zuerst die Druckluftzufuhr unterbrechen, die Doppel-Membranpumpe entlüften und die Luftversorgungsleitung von der Doppel-Mem‐ branpumpe abnehmen. 20 . 23 . 10 . 13 . 14 . 16 . 15 . A1137 Abb.

  • Seite 25: Wartung Der Kugelventile

    Wartung der Doppel-Membranpumpe Fetten Sie die vier inneren O-Ringe des Kolbens (23) leicht Setzen Sie den Kolben (23) in den Steuerzylinder ein Ziehen Sie die restlichen O-Ringe (24) auf den Kolben auf Schrauben Sie die äußeren Membranflansch, Membrane und inneren Membranflansch zusammen im Uhrzeigersinn auf die Kolbenstange auf Montieren Sie die beiden Spannbänder 8.4 Wartung der Kugelventile...

  • Seite 26: Wartung Der Membrane

    Wartung der Doppel-Membranpumpe A1138 Abb. 5: Wartung der Kugelventile Drehen Sie die Schrauben (37), mit denen die Anschlussar‐ maturen an den Fördergehäusen befestigt sind, heraus Untersuchen Sie die Oberflächen von Ventilkugeln (34) und Ventilsitzen (33) auf Verschleiß und Schäden ð Verschlissene oder beschädigte Teile ersetzen. Kugelventil zusammenbauen Drücken Sie die beiden Dichtringe (32) in die Nuten des Ven‐...
  • Seite 27 Wartung der Doppel-Membranpumpe Nehmen Sie Luftversorgungsleitung von der Doppel-Mem‐ branpumpe ab Entfernen Sie eventuell in der Doppel-Membranpumpe ver‐ bliebene Flüssigkeit ð Jetzt kann die Doppel-Membranpumpe zur Wartung aus‐ gebaut werden. 43. 29. 17. 25. A1139 Abb. 6: Wartung der Membrane Entfernen Sie die beiden Spannbänder (28) Drehen Sie die äußeren Membranflansch (27), Membrane (26) und inneren Membranflansch (25) zusammen entgegen...

  • Seite 28: Altteileentsorgung

    Altteileentsorgung Altteileentsorgung Ä Kapitel Benutzer-Qualifikation: unterwiesene Person, siehe 2.2 „Benutzer-Qualifikation“ auf Seite 7 HINWEIS! Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Der Hersteller nimmt die dekontaminierten Altgeräte bei ausrei‐ chender Frankierung der Sendung zurück. Bevor Sie das Gerät einschicken, müssen Sie das Gerät dekonta‐...

  • Seite 29: Technische Zeichnung - Duodos 10

    Technische Zeichnung – Duodos 10 Technische Zeichnung – Duodos 10 III. A1140 Abb. 7: Technische Zeichnung – Duodos 10 Sauganschluß III. Optional II. Druckanschluß IV. Druckluftanschluß...

  • Seite 30: Explosionszeichnungen Und Stücklisten

    Technische Zeichnung – Duodos 10 10.1 Explosionszeichnungen und Stücklisten Explosionszeichnung – Duodos 10 PP A1141 Abb. 8: Explosionszeichnung – Duodos 10 Stückliste Duodos 10 PP Pos. Anzahl Bestell-Nr. Referenz-Nr. Bezeichnung Bemerkung 1043218 095-077-551 Luftventilgehäuse Polypropylen, glasfaserver‐ stärkt 1043113 031-106-000 Steuerzylinder und Kolben,...
  • Seite 31 Technische Zeichnung – Duodos 10 Pos. Anzahl Bestell-Nr. Referenz-Nr. Bezeichnung Bemerkung 1043256 165-073-551 Deckel, Schalldämpfer Polypropylen, glasfaserver‐ stärkt 1043128 545-003-115 Sechskantmutter 1/4-20 UNC Edelstahl 302/304 1043110 449-021-551 Stopfbuchseneinsatz Polypropylen, glasfaserver‐ stärkt 1043250 720-031-359 Dichtung, K-R Urethan 1043188 685-046-120 Membran-Kolbenstange Edelstahl 416...
  • Seite 32 Technische Zeichnung – Duodos 10 Pos. Anzahl Bestell-Nr. Referenz-Nr. Bezeichnung Bemerkung 1043183 560-101-360 O-Ring Buna-N 1043233 165-074-551 Endstopfen Polypropylen, glasfaserver‐ stärkt 1043124 675-051-115 Sicherungsring Edelstahl 302/304 1043247 360-085-360 Dichtung, Luftventilgehäuse Buna-N 1043259 165-072-551 Deckel, Lufteingang Polypropylen, glasfaserver‐ stärkt 1043105 901-037-115 Unterlegscheibe 1/4"...
  • Seite 33 Technische Zeichnung – Duodos 10 Pos. Anzahl Bestell-Nr. Referenz-Nr. Bezeichnung Bemerkung 1043150 312-096-520 Rohrbogen, Druckseite PVDF 1043237 720-033-600 Verteilerdichtung PTFE 1043075 518-127-520 Verteilerarmatur, horizontal PVDF 1043063 518-128-520 Verteilerarmatur, vertikal PVDF 1043245 360-086-360 Dichtung, Membrane Buna-N 1043126 706-023-115 Schraube 10-32x1 Edelstahl 302/304...

  • Seite 34: Ersatzteilsets

    1043124 675-051-115 Sicherungsring Edelstahl 302/304 1043250 720-031-359 Dichtung, K-R Polyurethan 1043222 755-038-000 Kolben, Pilotventil Unterbaugruppe 1043221 775-038-000 Zylinder, Pilotventil Unterbaugruppe Ersatzteilset Fördereinheit für Duodos 10 PP (Bestell-Nr. 1010801): Anza Bestell-Nr. Referenz-Nr. Bezeichnung Bemerkung 1043101 050-033-354 Ventilkugel Santoprene ® 1043213 286-069-354...

  • Seite 35: Technische Daten

    Technische Daten Technische Daten Technische Daten – Duodos PP / PVDF Bestell-Nr. 1010793 1010797 Pumpentyp Duodos 10 PP Duodos 10 PVDF Kapazität (max.) 900 l/h 900 l/h Gegendruck (max.) 70 m Ws 70 m Ws Fördermenge/Hub 0,04 l 0,04 l Temperatur Medium 5 ...
  • Seite 36 Chemisch inaktiv und praktisch undurchlässig. Es sind nur wenige Chemikalien bekannt, die mit Teflon ® reagieren. PVDF -13 °C 93 °C Polypropylen 5 °C 65 °C Reparaturwerkzeuge Werkzeug Größe Duodos 10 Schraubenschlüssel 3/8" 9,52 mm Schraubenschlüssel 7/16" 11,11 mm Schraubenschlüssel 1/2" 12,7 mm Schraubendreher 7 mm 7,00 mm...

  • Seite 37: Leistungskurven

    Technische Daten 12.1 Leistungskurven Leistungskurven Die Leistungskurven basieren auf der Förderung von Wasser bei Umgebungstemperatur ( ca. 20 °C). A1160 Abb. 9: Leistungskurve Duodos 10 / Luftverbrauch max. 11 m³/h Förderhöhe (m WS) II. Förderleistung in l/h...

  • Seite 38: Konformitätserklärung

    LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐ pierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und...

  • Seite 39: Index

    Index Index Allgemeine Gleichbehandlung ....2 Links auf Elemente bzw. Abschnitte dieser Angewandte harmonisierte Normen ..38 Anleitung oder mitgeltende Dokumente .
  • Seite 40 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 985493, 3, de_DE © 2016...
