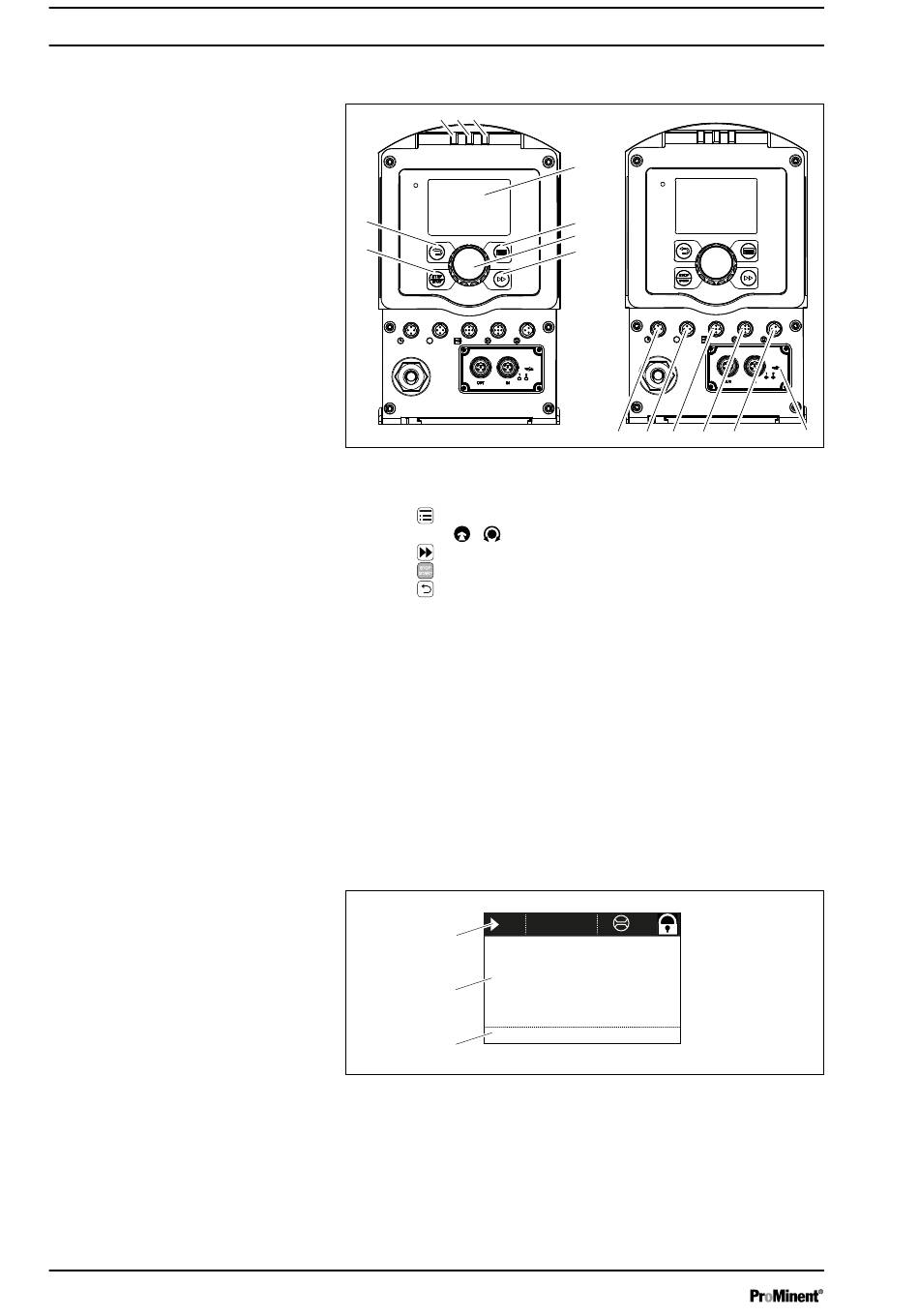

Geräteübersicht und Steuerelemente
5.2 Steuerelemente
Steuerelemente, Übersicht
5.2.1 Steuerelemente
Bezeichner und Fehleranzeigen auf
dem LCD-Schirm
18
7
8
9
a)
6
5
P_G_0105_SW
Abb. 4
1
LCD-Schirm
2
[Menü]
Taste
3
Clickwheel
4
[Ansaugen]
Taste
5
Taste
[STOP/START]
6
Taste
[Zurück]
7
Störmeldungsanzeige (rot)
8
Warnmeldungsanzeige (gelb)
9
Betriebsanzeige (grün)
10 Buchse "Config-I/O"
11 Buchse "Schlauchbruchmelder"
12 Buchse "externe Ansteuerung"
13 Buchse "Dosierüberwachung" (ohne Funktion)
14 Buchse "Niveauschalter"
15 Slot für Relais und Optionsmodule
Machen Sie sich mit den Tasten und den anderen Steuerele‐
menten der Pumpe vertraut.
AUX
1
2
3
Abb. 5: Aufbau der Daueranzeige
1
Statusbalken
2
Daueranzeige, Zentralbereich
3
Nebenanzeige
Für die unterschiedlichen Hauptanzeigen und Nebenanzeigen,
siehe Kap. "Hauptanzeigen und Nebenanzeigen" im Anhang.
b)
1
2
3
4
10 11
12
13
ANALOG
4..20mA
10.0
L/h
10.0 mA
15
14
B1150
