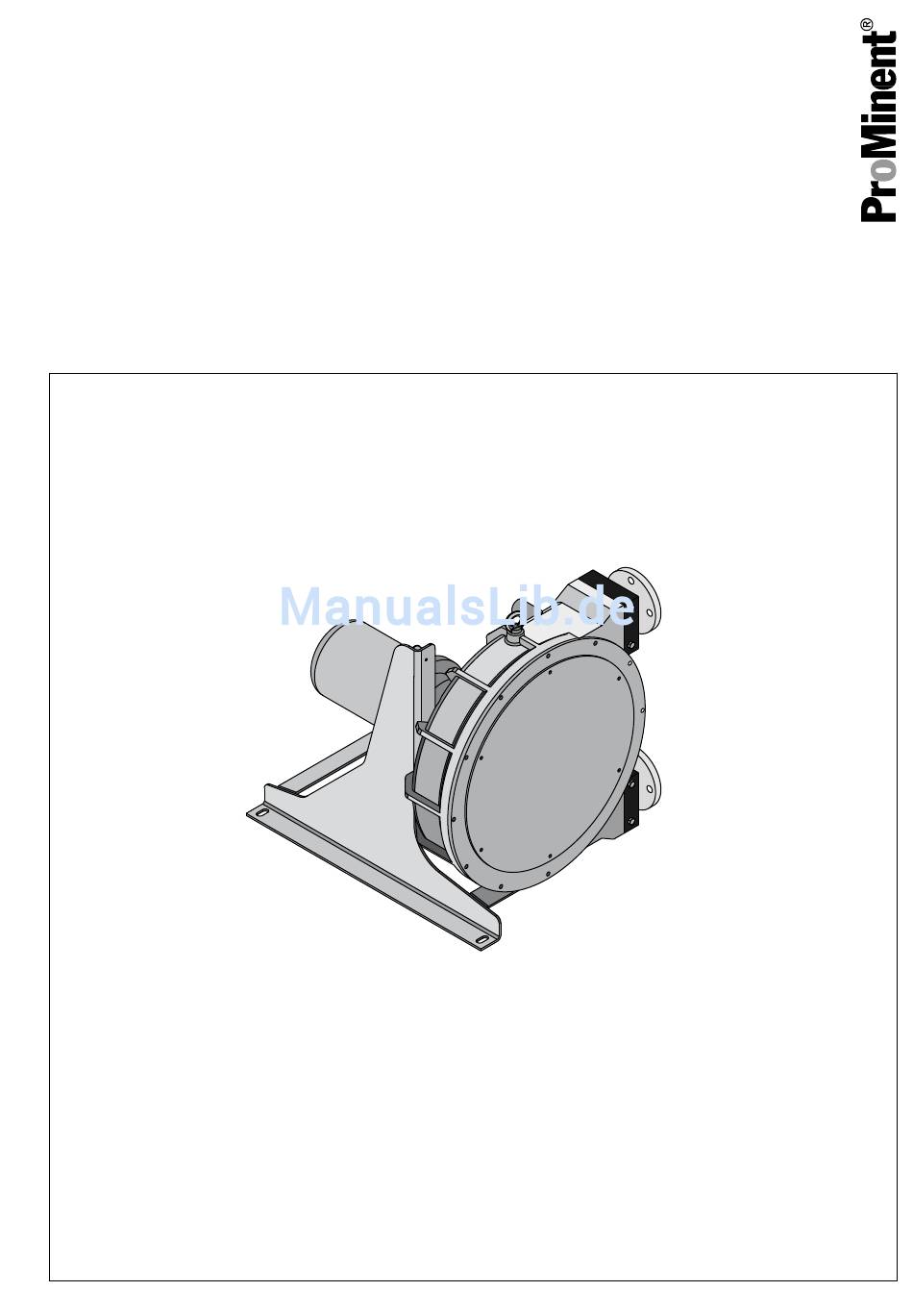

Betriebsanleitung
DULCO
flex DFCa
®

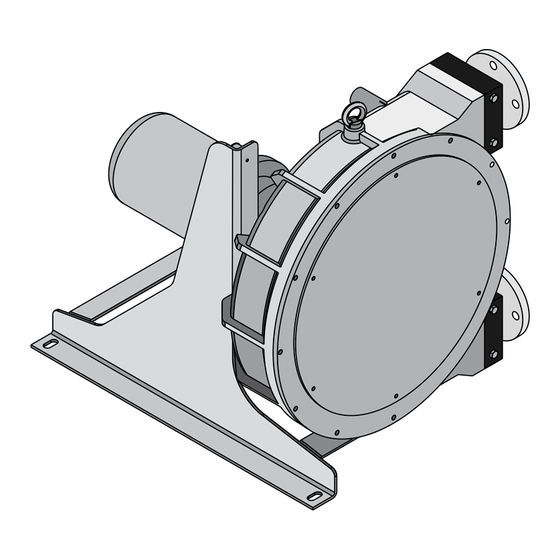

Schlauchpumpe
DE
A0374
Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen.
Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber.
Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar.
Teile Nr. 986231
Originalbetriebsanleitung (2006/42/EG)
BA DX 031 12/15 DE

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für ProMinent DULCO flex DFCa

Inhaltszusammenfassung für ProMinent DULCO flex DFCa

  • Seite 1 Betriebsanleitung DULCO flex DFCa ® Schlauchpumpe A0374 Betriebsanleitung bitte zuerst vollständig durchlesen. · Nicht wegwerfen. Bei Schäden durch Installations- oder Bedienfehler haftet der Betreiber. Die neueste Version einer Betriebsanleitung ist auf unserer Homepage verfügbar. Teile Nr. 986231 Originalbetriebsanleitung (2006/42/EG) BA DX 031 12/15 DE...
  • Seite 2 Ergänzende Anweisungen Allgemeine Gleichbehandlung Dieses Dokument verwendet die nach der Grammatik männliche Form in einem neutralen Sinn, um den Text leichter lesbar zu halten. Es spricht immer Frauen und Männer in gleicher Weise an. Die Leserinnen bitten wir um Verständnis für diese Vereinfachung im Text.

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Einleitung................4 1.1 Kennzeichnung der Sicherheitshinweise...... 4 1.2 Benutzer Qualifikation........... 5 1.3 Identcode DULCO ® flex DFCa 030........ 7 1.4 Identcode DULCO ® flex DFCa 040........ 9 1.5 Identcode DULCO ® flex DFCa 050......11 1.6 Identcode DULCO ®...

  • Seite 4: Einleitung

    Einleitung Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen der DULCO ® flex Schlauchpumpe der Baureihe DFCa. 1.1 Kennzeichnung der Sicherheitshinweise Einleitung Diese Betriebsanleitung beschreibt die technischen Daten und Funktionen des Produktes. Die Betriebsanleitung gibt ausführliche Sicherheitshinweise und ist in klare Handlungsschritte aufgeglie‐ dert.

  • Seite 5: Benutzer Qualifikation

    Gefahren bei unsachgemäßem Verhalten unterrichtet und erforderli‐ chenfalls angelernt, sowie über die notwendigen Schutzeinrichtungen und Schutzmaßnahmen belehrt wurde. geschulter Anwender Als geschulter Anwender gilt, wer die Anforderungen an eine unterwiesene Person erfüllt und zusätzlich eine anlagenspezifische Schulung bei ProMinent oder einem autorisierten Vertriebspartner erhalten hat.
  • Seite 6 Die Elektrofachkraft muss die Bestimmungen der geltenden gesetzlichen Vor‐ schriften zur Unfallverhütung erfüllen. Kundendienst Als Kundendienst gelten Servicetechniker, die von ProMinent für die Arbeiten an der Anlage nachweislich geschult und autorisiert wurden. Anmerkung für den Betreiber Die einschlägigen Unfallverhütungsvorschriften sowie die sonstigen allgemein anerkannten sicherheitstechni‐...

  • Seite 7: Identcode Dulco ® Flex Dfca 030

    Einleitung 1.3 Identcode DULCO ® flex DFCa 030 Identcode DFCa DULCO ® flex DFCa 030 030 DFCa 030, 0,433 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,25 kW, 18 1/min, 468 l/h, 4 bar 0,37 kW, 29 1/min, 753 l/h, 4 bar 0,55 kW, 38 1/min, 987 l/h, 4 bar 0,55 kW, 55 1/min, 1429 l/h, 2 bar...
  • Seite 8 Einleitung Identcode DFCa DULCO flex DFCa 030 ® Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung mit Batch-Steuerung Sonderausführung Standard Gehäuse Halar...

  • Seite 9: Identcode Dulco ® Flex Dfca 040

    Einleitung 1.4 Identcode DULCO ® flex DFCa 040 Identcode DFCa DULCO ® flex DFCa 040 DFCa 040, 0,86 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,55 kW, 18 1/min, 928 l/h, 4 bar 0,55 kW, 29 1/min, 1495 l/h, 4 bar 0,75 kW, 38 1/min, 1960 l/h, 4 bar 1,10 kW, 54 1/min, 2786 l/h, 2 bar Getriebemotor mit integriertem Frequenzumrichter / 1x 230 VAC...
  • Seite 10 Einleitung Identcode DFCa DULCO flex DFCa 040 ® mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung mit Batch-Steuerung Sonderausführung Standard Gehäuse Halar ®...

  • Seite 11: Identcode Dulco ® Flex Dfca 050

    Einleitung 1.5 Identcode DULCO ® flex DFCa 050 Identcode DFCa DULCO ® flex DFCa 050 DFCa 050, 1,47 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 0,55 kW, 14 1/min, 1235 l/h, 4 bar 0,75 kW, 21 1/min, 1852 l/h, 4 bar 1,10 kW, 30 1/min, 2646 l/h, 4 bar 1,50 kW, 38 1/min, 3352 l/h, 4 bar 1,50 kW, 48 1/min, 4234 l/h, 2 bar...
  • Seite 12 Einleitung Identcode DFCa DULCO flex DFCa 050 ® Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung Sonderausführung Standard Gehäuse Halar ®...

  • Seite 13: Identcode Dulco ® Flex Dfca 060

    Einleitung 1.6 Identcode DULCO ® flex DFCa 060 Identcode DFCa DULCO ® flex DFCa 060 DFCa 060, 3,16 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 2,20 kW, 18 1/min, 3,4 m /h, 4 bar 2,20 kW, 22 1/min, 4,2 m /h, 4 bar 3,00 kW, 27 1/min, 5,1 m...
  • Seite 14 Einleitung Identcode DFCa DULCO flex DFCa 060 ® Grundplatte, Edelstahl mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung Sonderausführung Standard Gehäuse Halar ®...

  • Seite 15: Identcode Dulco ® Flex Dfca 070

    Einleitung 1.7 Identcode DULCO ® flex DFCa 070 Identcode DFCa DULCO ® flex DFCa 070 DFCa 070, 6,72 l/Umdrehung Antrieb Pumpe ohne Antrieb Untersetzungsgetriebe / 3 x 230 / 400 VAC 2,20 kW, 13 1/min, 5,2 m /h, 4 bar 3,0 kW, 22 1/min, 8,9 m /h, 4 bar 4,0 kW, 26 1/min, 10,5 m...
  • Seite 16 Einleitung Identcode DFCa DULCO flex DFCa 070 ® mobile Einheit + Grundplatte, Stahl lackiert mobile Einheit + Grundplatte, Edelstahl Leckagesensor ohne Leckagesensor mit Leckagesensor mit Leckagesensor und Relaisausgang Rotor Rotor mit 2 Rollen Batch-Steuerung ohne Batch-Steuerung Sonderausführung Standard Gehäuse Halar ®...

  • Seite 17: Sicherheit Und Verantwortung

    Sicherheit und Verantwortung Sicherheit und Verantwortung 2.1 Allgemeine Sicherheitshinweise WARNUNG! Spannungsführende Teile Mögliche Folge: Tod oder schwerste Verletzungen – Maßnahme: Vor dem Öffnen des Gehäuses Gerät vom Stromnetz trennen – Trennen Sie beschädigte, defekte oder manipu‐ lierte Geräte vom Stromnetz um sie spannungsfrei zu machen WARNUNG! Not Aus-Schalter...
  • Seite 18 Sicherheit und Verantwortung WARNUNG! Sachgerechte Verwendung Mögliche Folge: Tod oder schwerste Verletzungen – Das Gerät ist nicht dazu bestimmt, gasförmige oder feste Medien zu fördern oder zu dosieren – Überschreiten Sie nicht Nenndruck, -drehzahl oder –temperatur der Pumpe – Verwenden Sie das Gerät nur entsprechend der in dieser Betriebsanleitung und der Betriebsanlei‐...
  • Seite 19 Sicherheit und Verantwortung VORSICHT! Umwelteinflüsse Mögliche Folge: Sachbeschädigung bis hin zur Zerstö‐ rung des Gerätes – Das Gerät ist nicht zum Betrieb in Außenbereichen geeignet – Schützen Sie das Gerät durch geeignete Maß‐ nahmen vor Umwelteinflüssen wie: – UV-Strahlung – Nässe –...

  • Seite 20: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung Kurzbeschreibung der Funktion Der Lieferumfang der DULCO flex DFCa ist über den Identcode ® auswählbar. Bei der DULCO flex DFCa handelt es sich um eine Verdränger‐ ® pumpe. Die Förderung des Mediums erfolgt durch Quetschen des Pumpschlauches mit dem Rotor in Flussrichtung. Dazu sind keine Ventile erforderlich.

  • Seite 21: Geräteübersicht

    Funktionsbeschreibung 3.2 Geräteübersicht P_DX_0017_SW Abb. 1: Darstellung Funktionsprinzip Gehäuse Rollen Rotor Schlauch...

  • Seite 22: Transport, Lagerung, Montage Und Installation

    Transport, Lagerung, Montage und Installation Transport, Lagerung, Montage und Installation Benutzer Qualifikation, Transport und Lagerung: unterwiesene Ä Kapitel 1.2 „Benutzer Qualifikation“ Personen, siehe auf Seite 5 Benutzer Qualifikation, Montage: ausgebildete Fachkraft, siehe Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 Benutzer Qualifikation, elektrische Installation: Elektrofachkraft, Ä...

  • Seite 23: Montage

    Transport, Lagerung, Montage und Installation 4.3 Montage VORSICHT! Mögliche Folge: Leichte oder geringfügige Verlet‐ zungen. Sachbeschädigung. Führen Sie die Montagearbeiten vor der elektrischen Installation durch! Beachten Sie die zulässigen Umgebungsbedingungen! 4.3.1 Umgebungsbedingungen HINWEIS! Umgebungsbedingungen Mögliche Folge: Sachbeschädigung und erhöhter Ver‐ schleiß...

  • Seite 24: Auslegung Der Saugseite

    Transport, Lagerung, Montage und Installation 4.3.2 Auslegung der Saugseite Die Pumpe ist so nahe wie möglich am Flüssigkeitsbehälter aufzu‐ stellen, so dass die Saugleitung so kurz und gerade wie möglich verläuft. Die Saugleitung muss absolut luftdicht und aus geeignetem Mate‐ rial hergestellt sein, so dass sie bei Unterdruck nicht zusammenge‐...
  • Seite 25 Transport, Lagerung, Montage und Installation P_DX_0013_SW Abb. 2: Distanzbleche / Rolle Distanzbleche Rolle P_DX_0021_SW Abb. 3: Quetschung des Schlauches Schlauch in normaler Form zu starke Quetschung (erhöhter Verschleiß von Pumpe und Schlauch) Perfekte Quetschung Unzureichende Quetschung (in dem Hohlraum zurückströmendes Medium zerstört innerhalb kurzer Zeit den Schlauch)
  • Seite 26 Transport, Lagerung, Montage und Installation Die Distanzbleche werden werkseitig eingebaut. Gemäß den fol‐ genden Tabellen können Sie die Anzahl der Distanzbleche an die Einsatzbedingungen anpassen. DFCa 030 / Anzahl der Distanzbleche von 0,5 mm Dicke (außer Norprene ® 1/min 0-19 20-39 40-59 60-79...

  • Seite 27: Leistungskurven

    Transport, Lagerung, Montage und Installation 1/min 0-19 20-39 40-59 60-79 80-99 * Auslieferungszustand DFCa 060 / Anzahl der Distanzbleche von 1,0 mm Dicke: 1/min 0-19 20-39 40-59 60-79 80-99 4,0 * * Auslieferungszustand DFCa 070 / Anzahl der Distanzbleche von 1,0 mm Dicke: 1/min 0-19 20-39...
  • Seite 28 Transport, Lagerung, Montage und Installation A0369 Abb. 4: DFCa 030 4400 l /h 3960 3520 3080 2640 2200 1760 1320 1/min 8 bar 4 bar 2 bar A0370 Abb. 5: DFCa 040...
  • Seite 29 Transport, Lagerung, Montage und Installation A0371 Abb. 6: DFCa 050 A0372 Abb. 7: DFCa 060...
  • Seite 30 Transport, Lagerung, Montage und Installation 1/min A0373 Abb. 8: DFCa 070...

  • Seite 31: Inbetriebnahme

    Inbetriebnahme Inbetriebnahme Benutzer Qualifikation, Inbetriebnahme: geschulter Anwender, Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 siehe 5.1 Prüfungen vor Inbetriebnahme der Pumpe Folgende Prüfungen sind durchzuführen: Stellen Sie sicher, dass die Pumpe während des Transports oder der Lagerung nicht beschädigt wurde. Melden Sie Schäden unverzüglich dem Lieferanten Prüfen Sie, ob die Netzspannung für den Motor geeignet ist Stellen Sie sicher, dass der Schlauch für die geförderte Flüs‐...

  • Seite 32: Bedienung Der Schlauchpumpe

    Bedienung der Schlauchpumpe Bedienung der Schlauchpumpe Benutzer Qualifikation, Bedienung: unterwiesene Personen, Ä Kapitel 1.2 „Benutzer Qualifikation“ auf Seite 5 siehe Die Schlauchpumpe ist vollständig in die Betreiberseitig vorgese‐ hene Anlage integriert und wird von dieser Anlage gesteuert. Eine direkte Bedienung der Schlauchpumpe ist nicht möglich.

  • Seite 33: Warten, Reparieren, Funktionsstörungen, Entsorgung Und Ersatzteile

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Benutzer Qualifikation, Warten und Entsorgen: unterwiesene Ä Kapitel 1.2 „Benutzer Qualifikation“ Personen, siehe auf Seite 5 Benutzer Qualifikation, Reparieren und Funktionsstörungen: Ä Kapitel 1.2 „Benutzer Qualifika‐ geschulter Anwender, siehe tion“...

  • Seite 34: Fehlerbehebung

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Entfernen Sie eine Rolle incl. der Distanzbleche (die Rolle die den Pumpschlauch nicht berührt) Drehen Sie mit Hilfe des Motors den Rotor so, dass die ver‐ bleibende Rolle den Pumpschlauch nicht presst Entfernen Sie die Preßflansche vom Pumpengehäuse Entfernen Sie den auszutauschenden Pumpschlauch Trennen Sie die hydraulischen Anschlüsse von beiden Pumpschlauchenden...
  • Seite 35 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile Problem Mögliche Ursache Lösung Unzureichender Durchmesser der Durchmesser der Saugseite ver‐ Saugseite größern, soweit dies möglich ist Saugleitung zu lang Saugleitung kürzen, soweit dies möglich ist Hohe Viskosität des Mediums Viskosität verringern, soweit dies möglich ist Lufteintritt über die Saugan‐...

  • Seite 36: Altteileentsorgung

    Vorschriften Altteileentsorgung – Beachten Sie die zurzeit für Sie gültigen nationalen Vorschriften und Rechtsnormen Vor dem eventuellen Versand an die ProMinent GmbH, Heidel‐ berg/Deutschland, ist der Pumpschlauch zu entfernen und vor Ort zu entsorgen. Die ProMinent GmbH, Heidelberg/Deutschland, nimmt die gerei‐...

  • Seite 37: Ersatzteile

    Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile 7.5 Ersatzteile A0364 Abb. 9: Explosionszeichnung Ersatzteile DFCa 30 DFCa 030 siehe Abb. 9 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 107.00.01 Kugellager-Gehäuse 107.00.03 Rotorwelle 107.00.04 Rotor 107.00.05 Rollenhalterung 107.00.06 Distanzscheibe 107.00.07 Schaftschraube 107.00.08 Rollenwelle 107.00.09 Rolle 107.00.11...
  • Seite 38 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 030 siehe Abb. 9 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss TRI-CLAMP 107.00.36 Anschluss DIN DN32 VA 107.00.37 Anschluss ANSI DN32 VA 107.00.38 Anschluss PP 1 1/4" BSP 107.00.39 Pumpschlauch NR 107.00.18 1037183 Pumpschlauch NR-A 107.00.19 1037186 Pumpschlauch NBR...
  • Seite 39 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile A0365 Abb. 10: Explosionszeichnung Ersatzteile DFCa 40 DFCa 040 siehe Abb. 10 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 106.00.01 Kugellager-Gehäuse 106.00.03 Rotorwelle 106.00.04 Rotor 106.00.05 Rollenhalterung 106.00.06 Distanzscheibe 1 mm 106.00.07 Distanzscheibe 4 mm 106.00.49 Schaftschraube 106.00.08...
  • Seite 40 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 040 siehe Abb. 10 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss VA 1 1/2" NPT 106.00.34 Anschluss DIN 11851 NW40 106.00.35 Anschluss TRI-CLAMP 106.00.36 Anschluss DIN DN40 VA 106.00.37 Anschluss ANSI DN40 VA 106.00.38 Anschluss PP 1 1/2"...
  • Seite 41 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile 22 26 15 13 27 24 9 A0366 Abb. 11: Explosionszeichnung Ersatzteile DFCa 050 DFCa 050 siehe Abb. 11 Pos. Bezeichnung Menge Referenz Teilenummer Pumpengehäuse 108.01.01 Kugellager-Gehäuse 108.00.02 Rotorwelle 108.00.03 Rotor 108.01.04 Rollenhalterung 108.01.05 Distanzscheibe 108.00.06 Schaftschraube...
  • Seite 42 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 050 siehe Abb. 11 Pos. Bezeichnung Menge Referenz Teilenummer Anschluss PP DN40 108.00.16 Anschluss ANSI PP DN40 108.00.17 Anschluss PVDF DN40 108.00.18 Anschluss ANSI PVDF DN40 108.00.19 Anschluss DIN 11851 NW50 108.00.15 Anschluss TRI-CLAMP 108.00.40 Pumpschlauch NR 108.00.20...
  • Seite 43 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile 2 2 8 8 2 2 6 6 29 18 2 2 4 4 31 12 12 13 36 38 35 37 A0367 Abb. 12: Explosionszeichnung Ersatzteile DFCa 060 DFCa 060 siehe Abb. 12 Pos.
  • Seite 44 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 060 siehe Abb. 12 Pos. Bezeichnung Menge Referenz Teilenummer Rolle 110.01.11 Adapter, Rotor 110.01.12 Frontdeckel 110.00.13 Frontdeckel, Polycarbonat 110.00.14 Pressflansch, Standard 110.01.15 Klemmring 110.01.16 Anschluss DIN, Flansch, DN50, VA 110.01.17 Anschluss ANSI, Flansch, VA, 2" 110.01.41 Anschluss TRI-CLAMP, 2", VA 110.01.42...
  • Seite 45 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 060 siehe Abb. 12 Pos. Bezeichnung Menge Referenz Teilenummer Sicherungsring 110.00.29 Dichtring 110.00.30 Dichtring 110.00.31 O-Ring 110.00.33 Hebeöse 110.00.34 Ablassschraube 107.00.41 Ventile 110.00.53 Stehbolzen, kurz 107.00.46 Stehbolzen, lang 107.00.47 Knaufmutter, blind 102.00.26 Knaufmutter 102.00.25 1 31 A0368...
  • Seite 46 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 070 siehe Abb. 13 Pos. Bezeichnung Menge Referenz Teilenummer Rotorwelle 111.00.04 Rotor 112.01.02 Rollenhalterung 112.01.03 Distanzscheibe 112.00.04 Schaftschraube 112.00.05 Rollenwelle 112.00.06 Rolle 112.01.07 Frontdeckel 112.00.40 Frontdeckel, Polycarbonat 112.00.41 Pressflansch, Standard 112.00.09 Pressring 112.00.10 Anschluss DIN VA 112.00.11 Anschluss ANSI VA...
  • Seite 47 Warten, Reparieren, Funktionsstörungen, Entsorgung und Ersatzteile DFCa 070 siehe Abb. 13 Pos. Bezeichnung Menge Referenz Teilenummer Dichtring 111.00.31 Dichtring 112.00.28 Hebeöse 112.00.29 Ablassschraube 112.00.30 Abstandshülse 112.00.31 Adapter, Rotor 112.01.32 O-Ring Frontdeckel 112.00.35 Schmiermittel Pos. Bezeichnung Menge Referenz Teilenummer 0,5 kg Silikonfett 1037255 1,0 kg Silikonfett 1037256...

  • Seite 48: Technische Daten Der Dfca

    Technische Daten der DFCa Technische Daten der DFCa Förder‐ P max. Förder‐ Rollen/ Schlauch Feststoff Gewicht Anschluss menge leistung Gleit- DFCa in bar innen max. ohne in l/U bei max. Schuhe Antrieb ⌀ in mm ⌀ in mm Druck in kg in l/h 0,43 Rollen...

  • Seite 49: Abmessungen Dfca 040

    Technische Daten der DFCa E 425 mm 100 mm 305 mm K 262 mm G 471 mm 75 mm H 305 mm M 1 1/4" 160 mm Abhängig vom gewählten Antrieb 8.2 Abmessungen DFCa 040 A0376 Abb. 15: Abmessungen DFCa 040 A 135 mm H 385 mm 170 mm...

  • Seite 50: Abmessungen Dfca 050

    Technische Daten der DFCa 8.3 Abmessungen DFCa 050 A0377 Abb. 16: Abmessungen DFCa 050 A 151 mm H 453 mm 200 mm 159 mm D 79 mm K 412 mm E 645 mm 115 mm 415 mm Abhängig vom gewählten Antrieb G 633 mm...

  • Seite 51: Abmessungen Dfca 060

    Technische Daten der DFCa 8.4 Abmessungen DFCa 060 A0378 Abb. 17: Abmessungen DFCa 060 A 215 mm H 500 mm 25 mm 210 mm D 111 mm K 510 mm E 805 mm 25 mm 740 mm Abhängig vom gewählten Antrieb G 735 mm...

  • Seite 52: Abmessungen Dfca 070

    Technische Daten der DFCa 8.5 Abmessungen DFCa 070 A0379 Abb. 18: Abmessungen DFCa 070 A 215 mm H 790 mm 40 mm 240 mm D 250 mm K 784 mm E 1124 mm 40 mm 1065 mm Abhängig vom gewählten Antrieb G 1100 mm...

  • Seite 53: Technische Anlagen Der Dfca

    LAMENTS UND DES RATES, Anhang I, GRUNDLEGENDE SICHERHEITS- UND GESUNDHEITSSCHUTZANFORDE‐ RUNGEN, Kapitel 1.7.4.2. C. Hiermit erklären wir, ProMinent GmbH Im Schuhmachergewann 5 - 11 D - 69123 Heidelberg, dass das nachfolgend bezeichnete Produkt aufgrund seiner Konzi‐ pierung und Bauart sowie in der von uns in Verkehr gebrachten Ausführung den einschlägigen grundlegenden Sicherheits- und...

  • Seite 54: Index

    Index Index Allgemeine Gleichbehandlung ....2 Not Aus-Schalter ......17 Angewandte harmonisierte Normen .
  • Seite 56 ProMinent GmbH Im Schuhmachergewann 5 - 11 69123 Heidelberg Telefon: +49 6221 842-0 Telefax: +49 6221 842-215 E-Mail: info@prominent.com Internet: www.prominent.com 986231, 3, de_DE © 2015...
