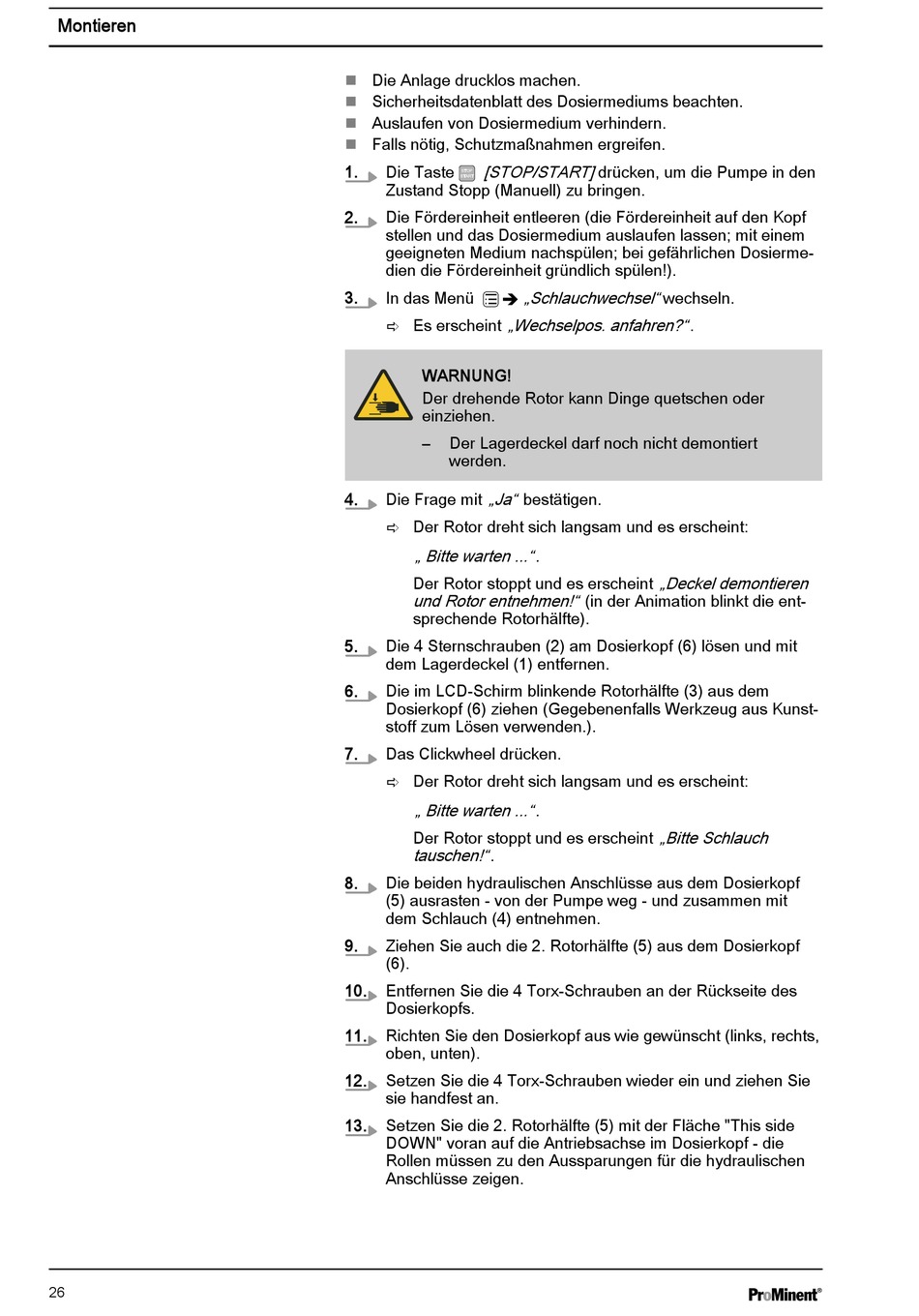

ProMinent DULCO flex Control DFXa Betriebsanleitung Seite 26

Montieren
26
Die Anlage drucklos machen.
n
Sicherheitsdatenblatt des Dosiermediums beachten.
n
Auslaufen von Dosiermedium verhindern.
n
Falls nötig, Schutzmaßnahmen ergreifen.
n
[STOP/START] drücken, um die Pumpe in den
1. Die Taste
Zustand Stopp (Manuell) zu bringen.
2. Die Fördereinheit entleeren (die Fördereinheit auf den Kopf
stellen und das Dosiermedium auslaufen lassen; mit einem
geeigneten Medium nachspülen; bei gefährlichen Dosierme‐
dien die Fördereinheit gründlich spülen!).
3.
In das Menü
„Wechselpos. anfahren?" .
ð Es erscheint
WARNUNG!
Der drehende Rotor kann Dinge quetschen oder
einziehen.
– Der Lagerdeckel darf noch nicht demontiert
werden.
„Ja" bestätigen.
4. Die Frage mit
ð Der Rotor dreht sich langsam und es erscheint:
„ Bitte warten ..." .
Der Rotor stoppt und es erscheint
und Rotor entnehmen!" (in der Animation blinkt die ent‐
sprechende Rotorhälfte).
5. Die 4 Sternschrauben (2) am Dosierkopf (6) lösen und mit
dem Lagerdeckel (1) entfernen.
6. Die im LCD-Schirm blinkende Rotorhälfte (3) aus dem
Dosierkopf (6) ziehen (Gegebenenfalls Werkzeug aus Kunst‐
stoff zum Lösen verwenden.).
7. Das Clickwheel drücken.
ð Der Rotor dreht sich langsam und es erscheint:
„ Bitte warten ..." .
Der Rotor stoppt und es erscheint
tauschen!" .
8. Die beiden hydraulischen Anschlüsse aus dem Dosierkopf
(5) ausrasten - von der Pumpe weg - und zusammen mit
dem Schlauch (4) entnehmen.
9. Ziehen Sie auch die 2. Rotorhälfte (5) aus dem Dosierkopf
(6).
10. Entfernen Sie die 4 Torx-Schrauben an der Rückseite des
Dosierkopfs.
11. Richten Sie den Dosierkopf aus wie gewünscht (links, rechts,
oben, unten).
12. Setzen Sie die 4 Torx-Schrauben wieder ein und ziehen Sie
sie handfest an.
13. Setzen Sie die 2. Rotorhälfte (5) mit der Fläche "This side
DOWN" voran auf die Antriebsachse im Dosierkopf - die
Rollen müssen zu den Aussparungen für die hydraulischen
Anschlüsse zeigen.
„Schlauchwechsel" wechseln.
„Deckel demontieren
„Bitte Schlauch
