Montageanleitung: Nachrüsten, Relais

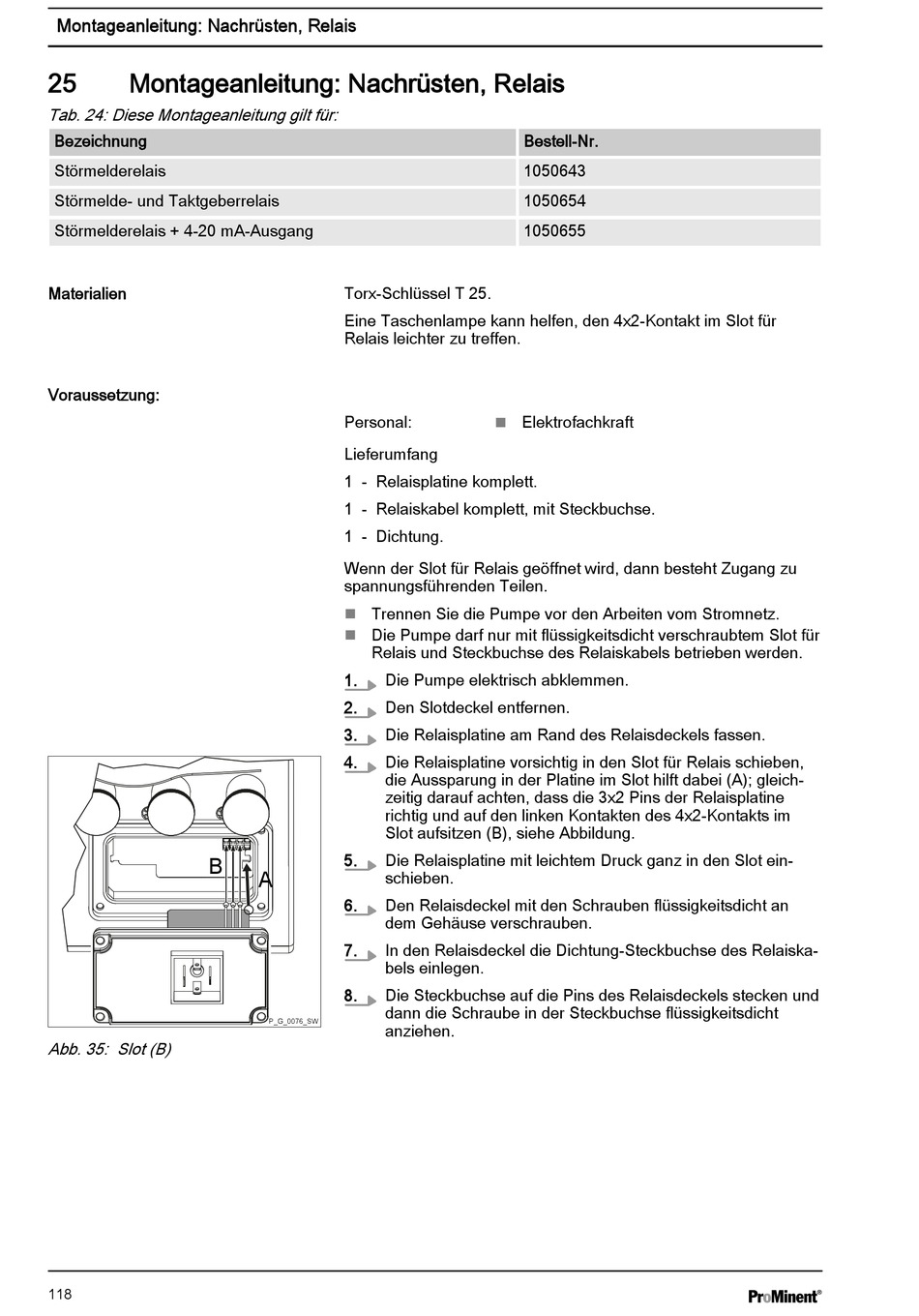

25 Montageanleitung: Nachrüsten, Relais
Tab. 24: Diese Montageanleitung gilt für:
Bezeichnung
Störmelderelais
Störmelde- und Taktgeberrelais
Störmelderelais + 4-20 mA-Ausgang
Materialien
Voraussetzung:
B
Abb. 35: Slot (B)
118
Torx-Schlüssel T 25.
Eine Taschenlampe kann helfen, den 4x2-Kontakt im Slot für
Relais leichter zu treffen.
Personal:
Lieferumfang
1 - Relaisplatine komplett.
1 - Relaiskabel komplett, mit Steckbuchse.
1 - Dichtung.
Wenn der Slot für Relais geöffnet wird, dann besteht Zugang zu
spannungsführenden Teilen.
Trennen Sie die Pumpe vor den Arbeiten vom Stromnetz.
n
Die Pumpe darf nur mit flüssigkeitsdicht verschraubtem Slot für
n
Relais und Steckbuchse des Relaiskabels betrieben werden.
1. Die Pumpe elektrisch abklemmen.
2. Den Slotdeckel entfernen.
3. Die Relaisplatine am Rand des Relaisdeckels fassen.
4. Die Relaisplatine vorsichtig in den Slot für Relais schieben,
die Aussparung in der Platine im Slot hilft dabei (A); gleich‐
zeitig darauf achten, dass die 3x2 Pins der Relaisplatine
richtig und auf den linken Kontakten des 4x2-Kontakts im
Slot aufsitzen (B), siehe Abbildung.
5. Die Relaisplatine mit leichtem Druck ganz in den Slot ein‐
schieben.
A
6. Den Relaisdeckel mit den Schrauben flüssigkeitsdicht an
dem Gehäuse verschrauben.
7. In den Relaisdeckel die Dichtung-Steckbuchse des Relaiska‐
bels einlegen.
8. Die Steckbuchse auf die Pins des Relaisdeckels stecken und
dann die Schraube in der Steckbuchse flüssigkeitsdicht
P_G_0076_SW
anziehen.
Bestell-Nr.
1050643
1050654
1050655
Elektrofachkraft
n
