Buchse "Externe Ansteuerung - ProMinent DULCO flex Control DFXa Betriebsanleitung

Installieren, elektrisch

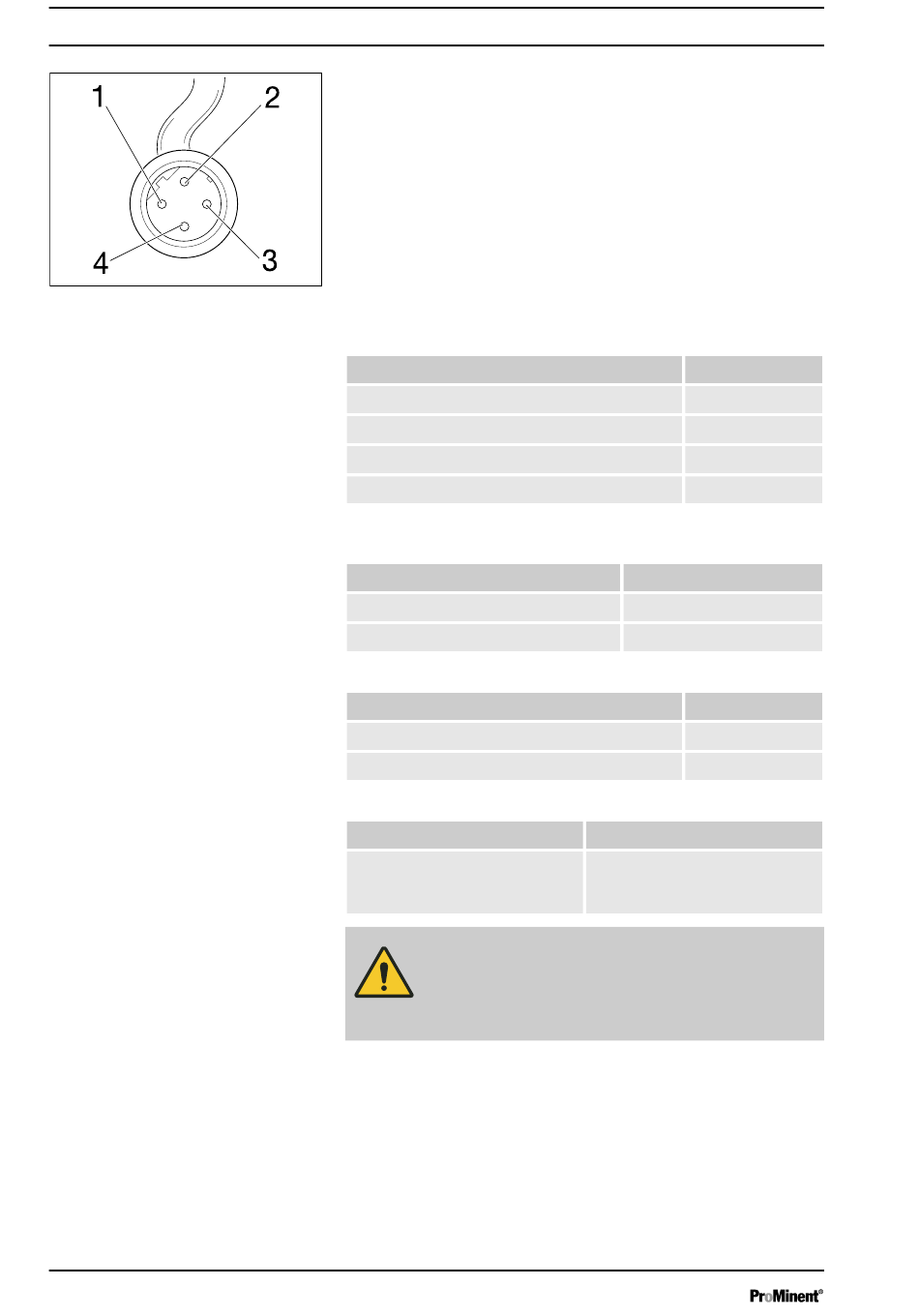

Abb. 11: Stecker zu Buchse "Config
I/O", Pinbelegung
Als Eingang konfiguriert
Als Ausgang konfiguriert

9.2.2 Buchse "externe Ansteuerung"

34
B1080
Parameter
Spannung bei offenen Kontakten
Eingangswiderstand
Impulsfrequenz, max.
Impulsdauer, min.
Tab. 3: Ansteuerung über:
Schaltelement
potenzialfreier Kontakt
Halbleiterschalter
Parameter
Impulsfrequenz, max.
Impulsdauer, min.
Schaltelement
NPN-Ausgang (Open Drain)
VORSICHT!
Kein Schutz für induktive Lasten vorhanden.
– Beim Ansteuern eines Relais eine Freilauf‐
diode vorsehen.
Die Buchse „externe Ansteuerung" ist eine 5-polige Einbaubuchse.
Sie ist kompatibel zu den 2- und 4-poligen Kabeln.
Die Funktionen „Auxiliardosierleistung" und "mA-Eingang" kann
man nur mit einem 5-poligen Kabel nutzen.
Wert
5 V
10 kΩ
50 Imp./s
10 ms
Spezifikation
Last: 0,5 mA bei 5 V
Restspannung < 2 V
Wert
50 Imp./s
10 ms
Spezifikation
30 V max. Spannung und 300
mA max. Strombelastbarkeit
pro Pin
