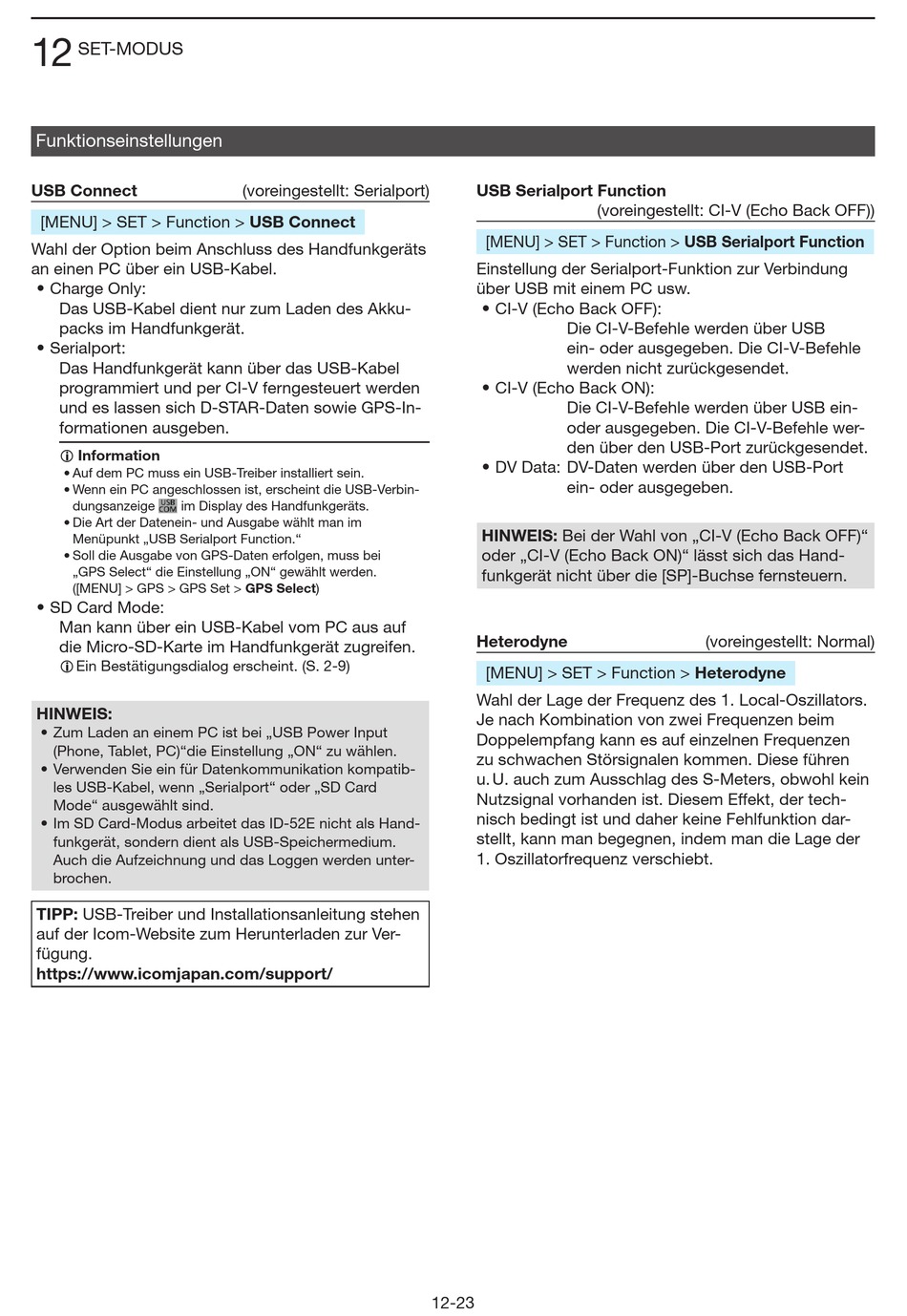

Icom ID-52E Erweiterte Bedienungsanleitung Seite 202

12
SET-MODUS
Funktionseinstellungen
USB Connect
[MENU] > SET > Function > USB Connect
Wahl der Option beim Anschluss des Handfunkgeräts
an einen PC über ein USB-Kabel.
• Charge Only:
Das USB-Kabel dient nur zum Laden des Akku-
packs im Handfunkgerät.
• Serialport:
Das Handfunkgerät kann über das USB-Kabel
programmiert und per CI-V ferngesteuert werden
und es lassen sich D-STAR-Daten sowie GPS-In-
formationen ausgeben.
L Information
• Auf dem PC muss ein USB-Treiber installiert sein.
• Wenn ein PC angeschlossen ist, erscheint die USB-Verbin-
dungsanzeige im Display des Handfunkgeräts.
• Die Art der Datenein- und Ausgabe wählt man im
Menüpunkt „USB Serialport Function."
• Soll die Ausgabe von GPS-Daten erfolgen, muss bei
„GPS Select" die Einstellung „ON" gewählt werden.
([MENU] > GPS > GPS Set > GPS Select)
• SD Card Mode:
Man kann über ein USB-Kabel vom PC aus auf
die Micro-SD-Karte im Handfunkgerät zugreifen.
L Ein Bestätigungsdialog erscheint. (S. 2-9)
HINWEIS:
• Zum Laden an einem PC ist bei „USB Power Input
(Phone, Tablet, PC)"die Einstellung „ON" zu wählen.
• Verwenden Sie ein für Datenkommunikation kompatib-
les USB-Kabel, wenn „Serialport" oder „SD Card
Mode" ausgewählt sind.
• Im SD Card-Modus arbeitet das ID-52E nicht als Hand-
funkgerät, sondern dient als USB-Speichermedium.
Auch die Aufzeichnung und das Loggen werden unter-
brochen.
TIPP: USB-Treiber und Installationsanleitung stehen
auf der Icom-Website zum Herunterladen zur Ver-
fügung.
https://www.icomjapan.com/support/
(voreingestellt: Serialport) USB Serialport Function
(voreingestellt: CI-V (Echo Back OFF))
[MENU] > SET > Function > USB Serialport Function
Einstellung der Serialport-Funktion zur Verbindung
über USB mit einem PC usw.
• CI-V (Echo Back OFF):
Die CI-V-Befehle werden über USB
ein- oder ausgegeben. Die CI-V-Befehle
werden nicht zurückgesendet.
• CI-V (Echo Back ON):
Die CI-V-Befehle werden über USB ein-
oder ausgegeben. Die CI-V-Befehle wer-
den über den USB-Port zurückgesendet.
• DV Data: DV-Daten werden über den USB-Port
ein- oder ausgegeben.
HINWEIS: Bei der Wahl von „CI-V (Echo Back OFF)"
oder „CI-V (Echo Back ON)" lässt sich das Hand-
funkgerät nicht über die [SP]-Buchse fernsteuern.
Heterodyne
[MENU] > SET > Function > Heterodyne
Wahl der Lage der Frequenz des 1. Local-Oszillators.
Je nach Kombination von zwei Frequenzen beim
Doppelempfang kann es auf einzelnen Frequenzen
zu schwachen Störsignalen kommen. Diese führen
u. U. auch zum Ausschlag des S-Meters, obwohl kein
Nutzsignal vorhanden ist. Diesem Effekt, der tech-
nisch bedingt ist und daher keine Fehlfunktion dar-
stellt, kann man begegnen, indem man die Lage der
1. Oszillatorfrequenz verschiebt.
12-23
(voreingestellt: Normal)
