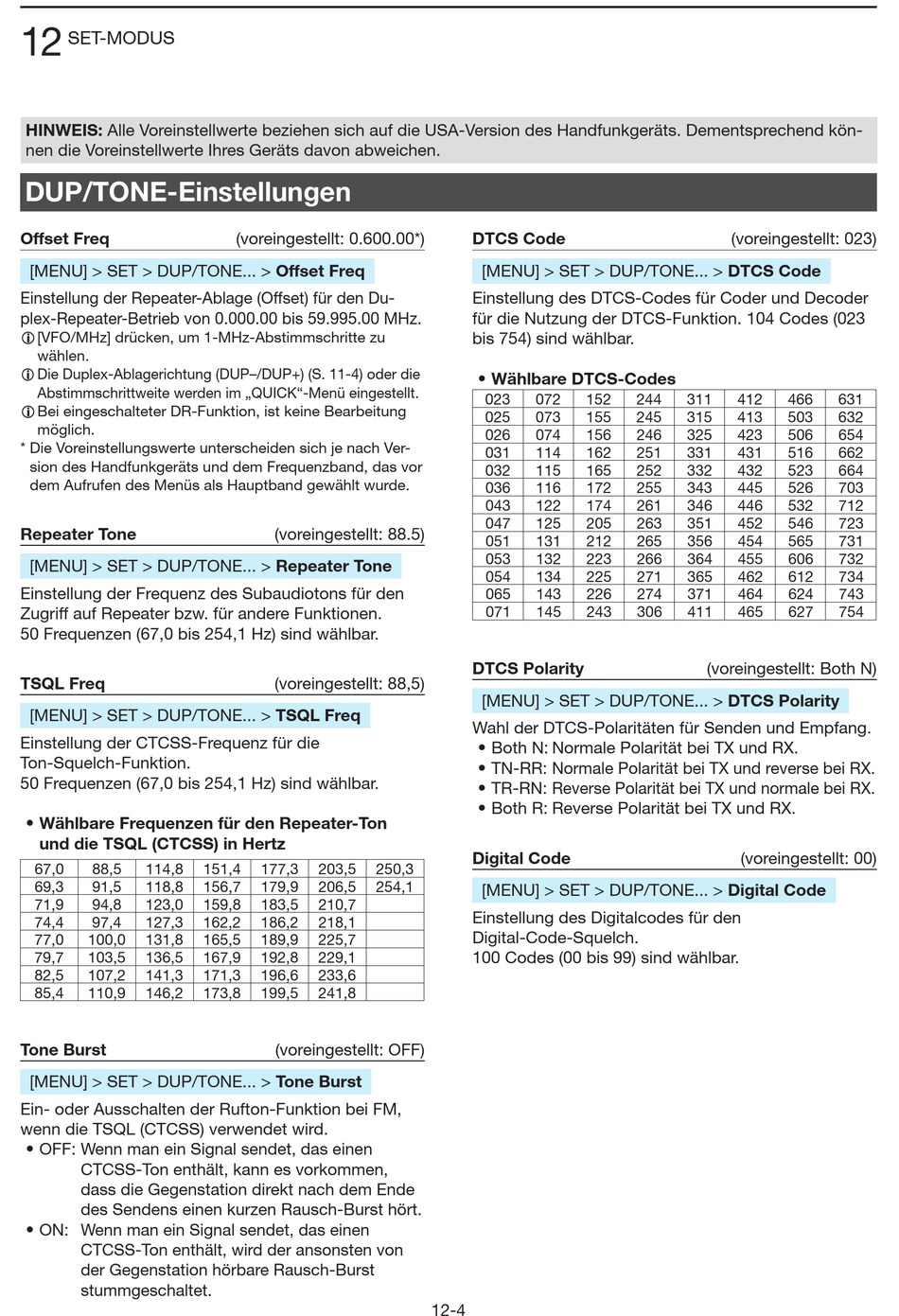

Dup/Tone-Einstellungen - Icom ID-52E Erweiterte Bedienungsanleitung

12
SET-MODUS
HINWEIS: Alle Voreinstellwerte beziehen sich auf die USA-Version des Handfunkgeräts. Dementsprechend kön-
nen die Voreinstellwerte Ihres Geräts davon abweichen.

DUP/TONE-Einstellungen

Offset Freq
[MENU] > SET > DUP/TONE... > Offset Freq
Einstellung der Repeater-Ablage (Offset) für den Du-
plex-Repeater-Betrieb von 0.000.00 bis 59.995.00 MHz.
L [VFO/MHz] drücken, um 1-MHz-Abstimmschritte zu
wählen.
L Die Duplex-Ablagerichtung (DUP–/DUP+) (S. 11-4) oder die
Abstimmschrittweite werden im „QUICK"-Menü eingestellt.
L Bei eingeschalteter DR-Funktion, ist keine Bearbeitung
möglich.
* Die Voreinstellungswerte unterscheiden sich je nach Ver-
sion des Handfunkgeräts und dem Frequenzband, das vor
dem Aufrufen des Menüs als Hauptband gewählt wurde.
Repeater Tone
[MENU] > SET > DUP/TONE... > Repeater Tone
Einstellung der Frequenz des Subaudiotons für den
Zugriff auf Repeater bzw. für andere Funktionen.
50 Frequenzen (67,0 bis 254,1 Hz) sind wählbar.
TSQL Freq
[MENU] > SET > DUP/TONE... > TSQL Freq
Einstellung der CTCSS-Frequenz für die
Ton-Squelch-Funktion.
50 Frequenzen (67,0 bis 254,1 Hz) sind wählbar.
• Wählbare Frequenzen für den Repeater-Ton
und die TSQL (CTCSS) in Hertz
67,0 88,5 114,8
69,3 91,5 118,8
71,9 94,8 123,0
74,4 97,4 127,3
77,0 100,0 131,8
79,7 103,5 136,5
82,5 107,2 141,3
85,4 110,9 146,2
Tone Burst
[MENU] > SET > DUP/TONE... > Tone Burst
Ein- oder Ausschalten der Rufton-Funktion bei FM,
wenn die TSQL (CTCSS) verwendet wird.
• OFF: Wenn man ein Signal sendet, das einen
CTCSS-Ton enthält, kann es vorkommen,
dass die Gegenstation direkt nach dem Ende
des Sendens einen kurzen Rausch-Burst hört.
• ON: Wenn man ein Signal sendet, das einen
CTCSS-Ton enthält, wird der ansonsten von
der Gegenstation hörbare Rausch-Burst
stummgeschaltet.
(voreingestellt: 0.600.00*)
(voreingestellt: 88.5)
(voreingestellt: 88,5)
151,4 177,3 203,5
156,7 179,9 206,5
159,8 183,5 210,7
162,2 186,2 218,1
165,5 189,9 225,7
167,9 192,8 229,1
171,3 196,6 233,6
173,8 199,5 241,8
(voreingestellt: OFF)
DTCS Code
[MENU] > SET > DUP/TONE... > DTCS Code
Einstellung des DTCS-Codes für Coder und Decoder
für die Nutzung der DTCS-Funktion. 104 Codes (023
bis 754) sind wählbar.
• Wählbare DTCS-Codes
023 072
025 073
026 074
031 114
032 115
036 116
043 122
047 125
051 131
053 132
054 134
065 143
071 145
DTCS Polarity
[MENU] > SET > DUP/TONE... > DTCS Polarity
Wahl der DTCS-Polaritäten für Senden und Empfang.
• Both N: Normale Polarität bei TX und RX.
• TN-RR: Normale Polarität bei TX und reverse bei RX.
• TR-RN: Reverse Polarität bei TX und normale bei RX.
• Both R: Reverse Polarität bei TX und RX.
Digital Code
250,3
254,1
[MENU] > SET > DUP/TONE... > Digital Code
Einstellung des Digitalcodes für den
Digital-Code-Squelch.
100 Codes (00 bis 99) sind wählbar.
12-4
(voreingestellt: 023)
152 244 311 412
155 245 315 413
156 246 325 423
162 251 331 431
165 252 332 432
172 255 343 445
174 261 346 446
205 263 351 452
212 265 356 454
223 266 364 455
225 271 365 462
226 274 371 464
243 306 411 465
(voreingestellt: Both N)
(voreingestellt: 00)
466 631
503 632
506 654
516 662
523 664
526 703
532 712
546 723
565 731
606 732
612 734
624 743
627 754
