Principais Componentes - Stiga 9L3BL Bedienungsanleitung

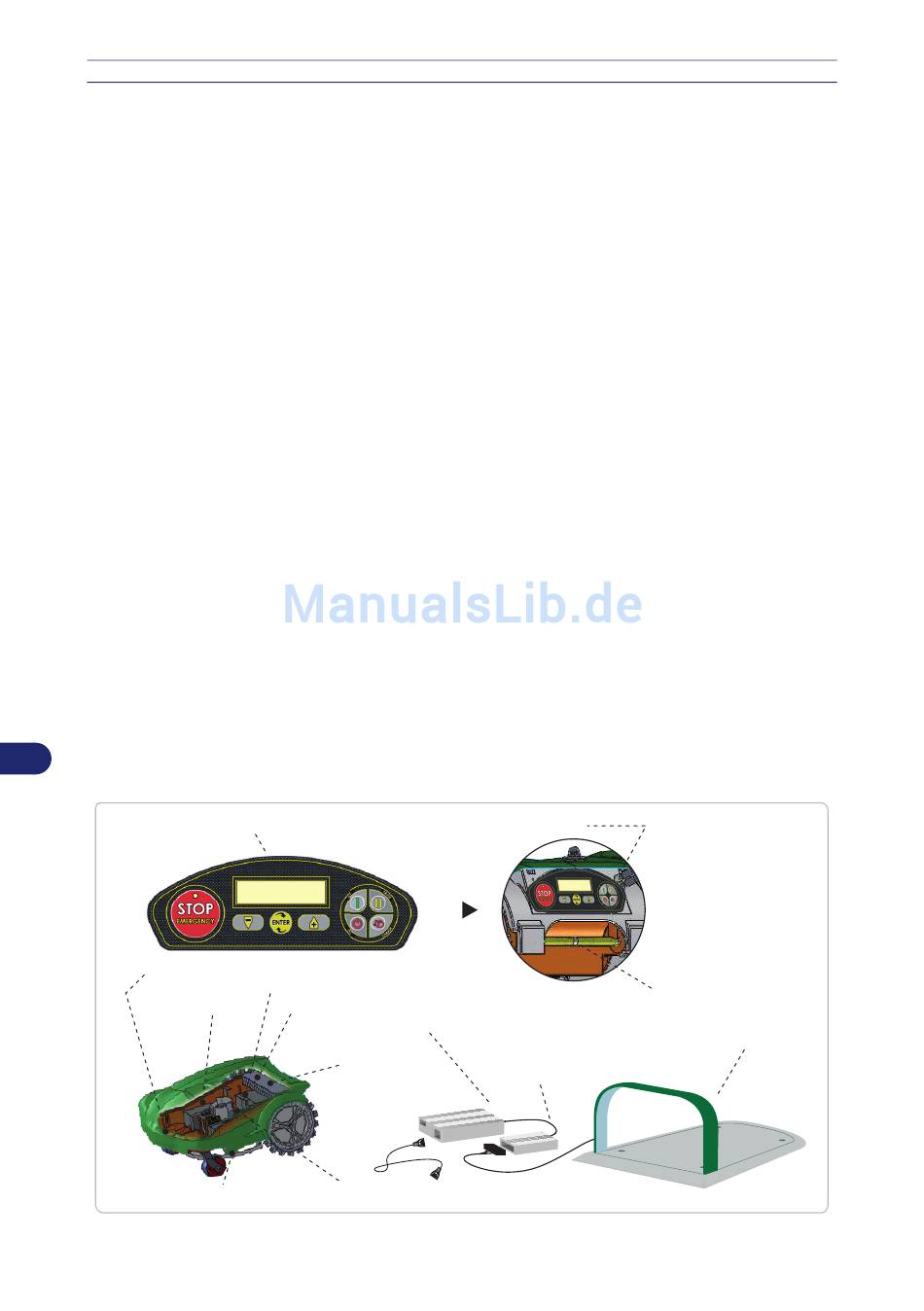

A-Baterias de acumuladores: alimentam os motores da lâmina e de accionamento das rodas.
O robô é fornecido com uma ou duas baterias de lítio que garantem um tempo de vida superior.
B-Estação de recarregamento: serve para carregar ou manter a carga das baterias (A)
C-Placa de circuito impresso: controla as funções automáticas do robô.
D-Teclado dos comandos: serve para confi gurar e visualizar os modos de funcionamento do robô.
E-Lâmina de corte: efectua o corte do relvado.
F-Motor eléctrico: acciona a lâmina de corte (E).
G-Motor eléctrico: um acciona o grupo de transmissão da roda direita e o outro o da roda esquerda.
H-Transmissor: transmite o sinal ao fi o perimétrico.
L-Alimentador: alimenta, em baixa tensão, a corrente das baterias.
M-Sensor de choque: detecta o embate do robô contra um obstáculo com altura superior a 10
cm (3,94 in) e acciona a mudança de trajectória.
P-Sensor chuva: detecta a chuva e acciona o regresso do robô à estação de recarregamento (P).
Q-Sensor: detecta o fi o perimétrico e acciona a mudança de trajectória do robô de forma aleatória.
R-Pega: serve para pegar e transportar o robô.
PT
TECLADO DOS COMANDOS (D)
SENSOR (Q)
BATERIAS DE ACUMULADORES (A)
MOTOR ELÉCTRICO (F)
LÂMINA DE CORTE (E)
Manual De Utilização

PRINCIPAIS COMPONENTES

PLACA DE CIRCUITO
IMPRESSO (C)
ALIMENTADOR (L)
SENSOR
DE CHOQUE (M)
MOTOR ELÉCTRICO (G)
SENSOR CHUVA (P)
TRANSMISSOR (H)
8
PEGA (R)
ESTAÇÃO
DE RECARREGAMENTO (B)
