A-Batterie di accumulatori: alimentano i motori della lama e di azionamento ruote. Il robot viene
fornito con una o due batterie al litio che garantiscono una maggior durata di esercizio.
IT
B-Stazione di ricarica: serve per caricare o mantenere in carica le batterie (A)
C-Scheda elettronica: controlla le funzioni automatiche del robot.
D-Tastiera comandi: serve per impostare e visualizzare le modalità di funzionamento del robot.
E-Lama taglio: effettua la rasatura del prato
F-Motore elettrico: aziona la lama taglio (E).
G-Motore elettrico: uno aziona il gruppo trasmissione ruota destra mentre l'altro quello della ruota
sinistra.
H-Trasmettitore: trasmette il segnale al fi lo perimetrale.
L-Alimentatore: alimenta, in bassa tensione, la corrente delle batterie.
M-Sensore urti: rileva l'urto del robot contro un ostacolo di altezza superiore a 10 cm (3.94 in.) e
abilita il cambiamento di traiettoria in modo casuale
P-Sensore pioggia: rileva la pioggia e abilita il rientro del robot nella stazione di ricarica (P).
Q-Sensore: rileva il fi lo perimetrale e abilita il cambiamento di traiettoria del robot in modo casuale.
R-Manico: Serve per il sollevamento ed il trasporto del robot

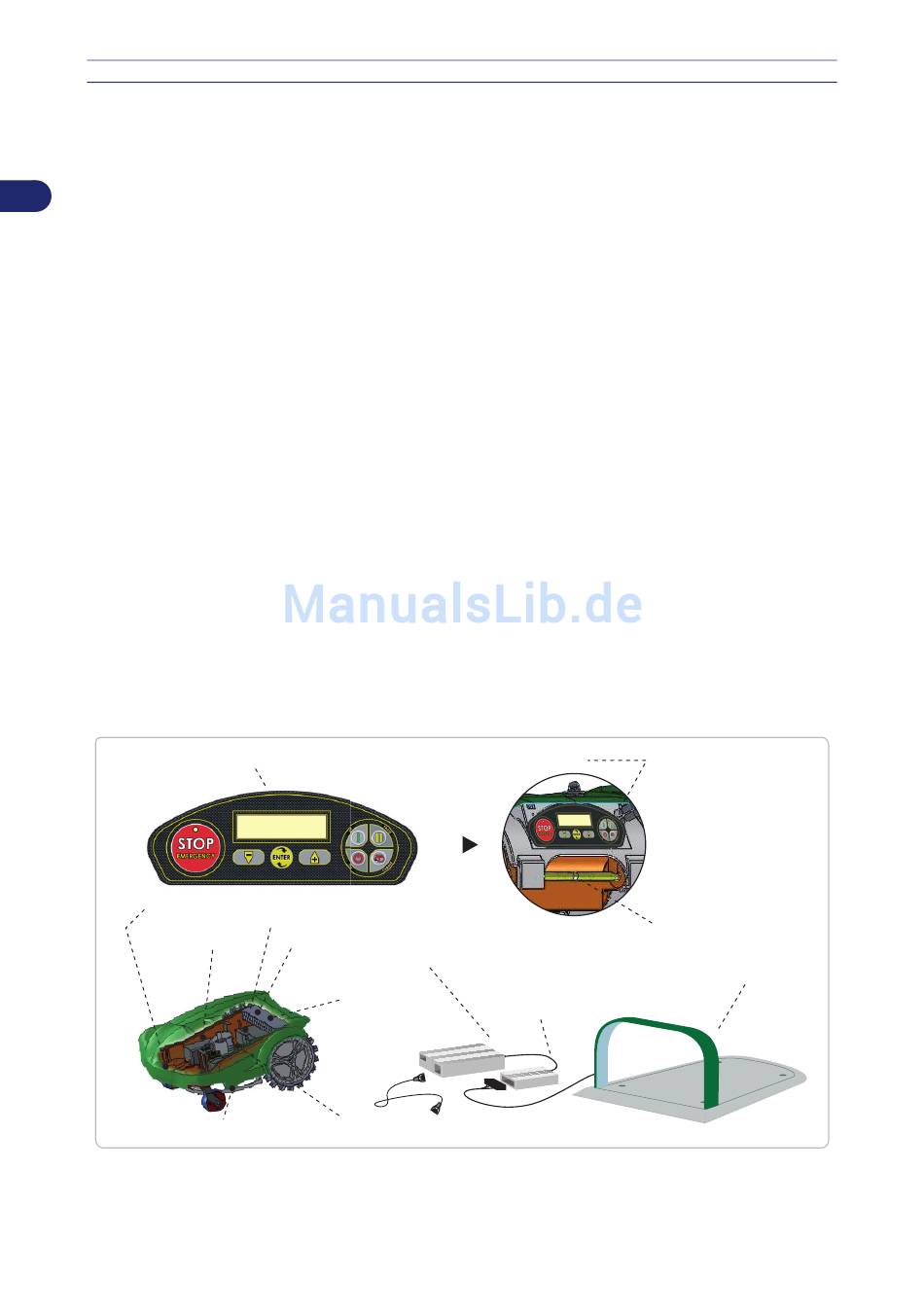

TASTIERA COMANDI (D)
SENSORE FILO PERIMETRALE (Q)
BATTERIE DI ACCUMULATORI (A)
MOTORE ELETTRICO (F)
LAMA DI TAGLIO (E)
manuale d'uso

ORGANI PRINCIPALI

SENSORE PIOGGIA (P)
SCHEDA
ALIMENTATORE
ELETTRONICA (C)
DI CORRENTE (L)
SENSORE
URTI (M)
MOTORE ELETTRICO (G)
TRASMETTITORE
SEGNALE (H)
8
MANICO
DI SOLLEVAMENTO (R)
STAZIONE DI RICARICA (B)
