Stiga 9L3BL Bedienungsanleitung Seite 355

- Sørg for at eventuelle sprinklere ikke peger mod ladestationen, så der kommer vand ind i den.

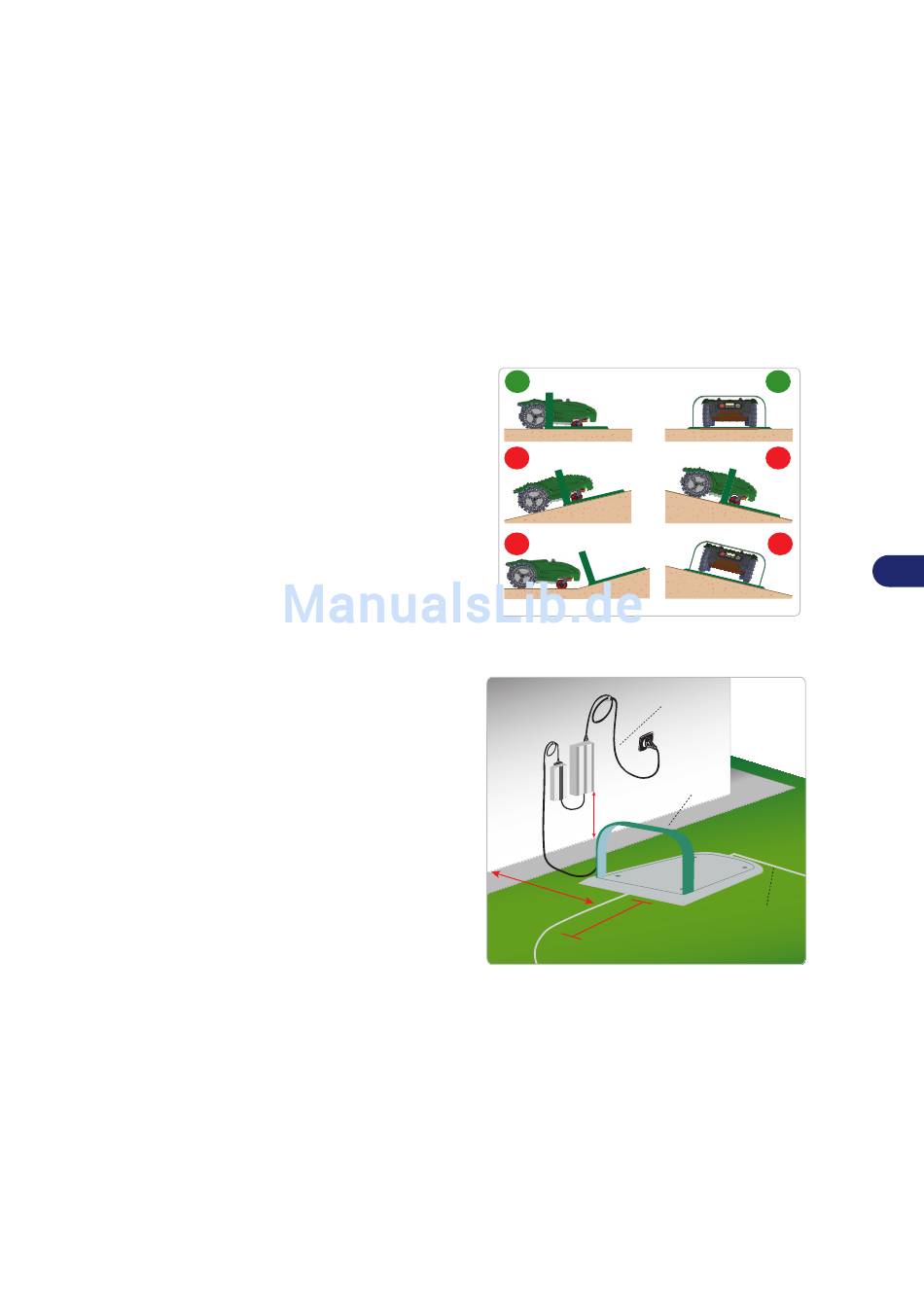

- Indgangen til ladestationen skal placeres, som vist på billedet, så robotten kan fi nde ind
i den igen ved at følge kantledningen i urets retning.
- Før ladestationen skal der være et lige stykke kantledning på 200 cm (78,74 tommer).
• Ladestationen skal være grundigt fastgjort til jorden. Sørg for at der foran ladestationen
ikke danner sig et lille trin ved eventuelt at placere en måtte med kunstigt græs ved ind-
gangen, for at kompensere for trinnet. Alternativt kan man delvis fjerne græsset ved lade-
stationen og installere den, så den er på samme niveau som plænen.
Ladestationen er forbundet med strømforsynings-transmitterenheden via en ledning, som skal
føre væk fra ladestationen på ydersiden af klippeområdet.
• Placer strømforsyning-transmitterenheden
efter følgende regler:
- I et ventileret område beskyttet mod at-
mosfæriske gener og direkte sollys
- Helst inde i boligen, i en garage eller vin-
teropmagasinering
- Hvis den placeres udenpå, skal den be-
skyttes af en ventileret kasse og ikke di-
rekte i solen og skal beskyttes mod regn.
Den skal ikke placeres i direkte kontakt
med jorden eller andre fugtige miljøer.
- Placer den på plænens yderkanter og
ikke inde på plænen
- Placer den mindst 200 cm (78,74 tom-
mer) fra ladestationen.
- Fold den overskydende ledning, som
går fra ladestationen til strømforsynings-
transmitter-enheden sammen. Snoren
må ikke forkortes eller forlænges.
• Strækningen af ledningen ind til denne skal
være retlinjet og placeres vinkelret på linje
med ladestationen over mindst 200 cm
(78,74 tommer), og ledningen ud fra denne
skal befi nde sig fra ladebasen som vist på
fi guren; dette gør det muligt for robotten at
køre korrekt ind.
OK
NEJ
NEJ
H. min. 160 cm
/ 63 tommer.
Min. afstand.
200 cm
/ 78,74 tommer)
Min. afstand.
200 cm
/ 78,74 tommer)
17
OK
NEJ
NEJ
strømforsyning-transmitter-enhed
ladestation
kantledning
Brugermanual
DA
