A-Akkumulatorbatterier: forsyner motoren til knivbevægelsen og hjulene med strøm. Robotten
forsynes af et eller to lithiumbatterier, som sikrer en længere driftstid.
B-Ladestation: anvendes til at lade eller opretholde batteriernes (A) ladning.
C – Elektronisk kort: kontrollerer robottens automatiske funktioner.
D – Betjeningstastatur: anvendes til at indstille og vise robottens funktionstilstande.
E – Kniv: udfører klipningen af plænen
F – Elmotor: aktiverer kniven (E).
G – Elmotor: Den ene vil aktivere transmissionen til det højre hjul, mens den anden aktiverer
transmissionen til det venstre hjul.
H-Trasmitter: sender signalet til kantledningen.
L-Strømforsyning: forsyner batteristrømmen med lav spænding.
M-Bumpsensor: Registrerer, når robotten støder mod en forhindring, som er højere end 10 cm
(3,94 tommer), og aktiverer ændringen af banen efter et tilfældigt mønster.
P-Regnføler: Registrerer regn og aktiverer robottens tilbagekørsel til ladestationen (P).
DA
Q-Føler: Registrerer kantledningen og ændrer robottens bane på tilfældig vis.
R-Håndtag: Bruges til at løfte robotten op og transportere den.
FØLER (Q)
AKKUMULATORBATTERIER (A)
Brugermanual

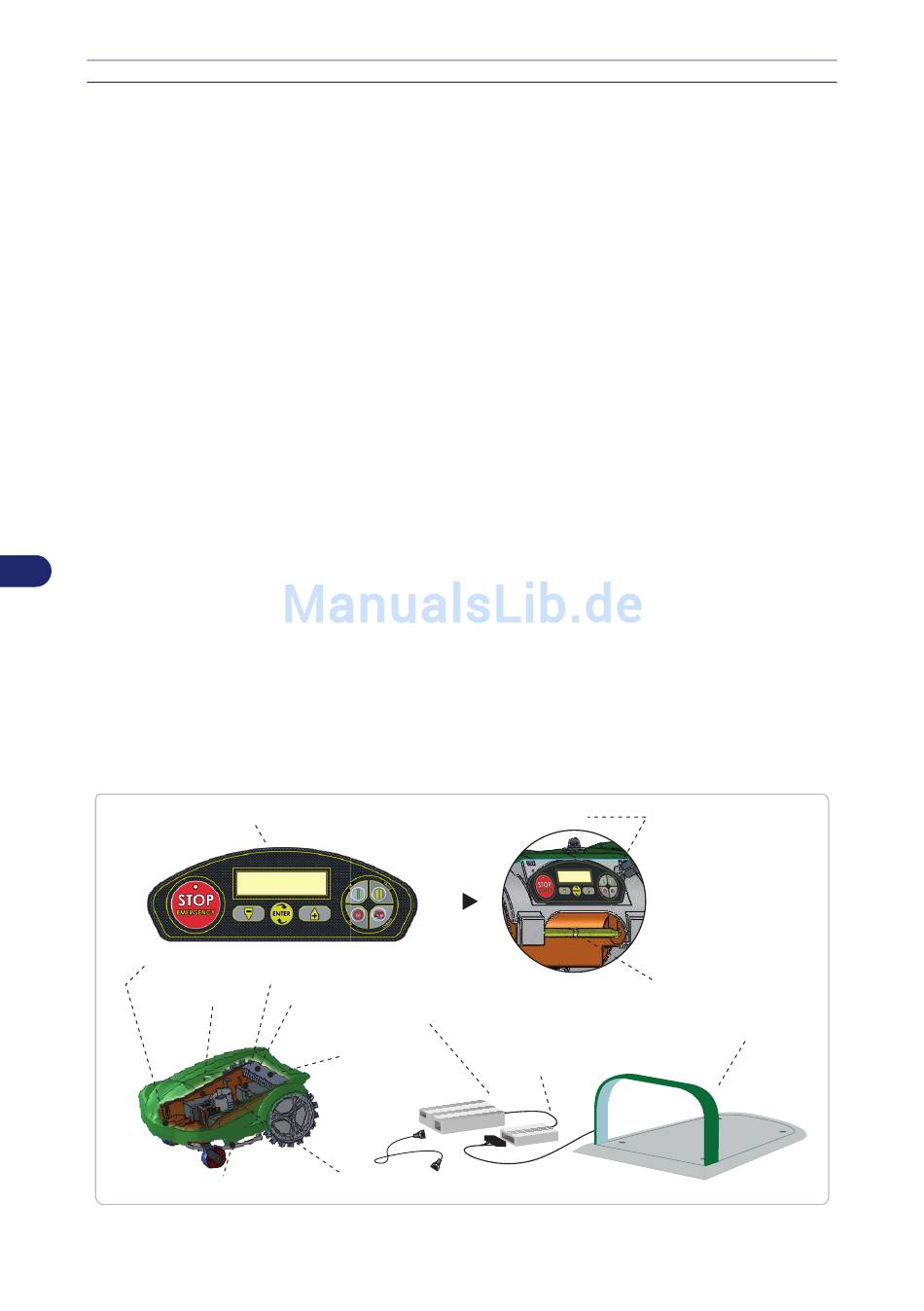

HOVEDELEMENTERNE
BETJENINGSTASTATUR (D)
ELEKTRONISK KORT (C)
ELMOTOR (F)
BUMPSENSOR (M)
KNIV (E) ELMOTOR (G)
REGNFØLER (P)
STRØMFORSYNING (L)
TRASMITTER (H)
8
HÅNDTAG (R)
LADESTATION (B)
