A-Batterijen van accu's: voeden de motoren van het mes en de inwerkingstelling van de wielen.
De robot wordt geleverd met één of twee lithiumbatterijen die een langere bedrijfsduur garanderen.
B-Laadstation: dient voor het opladen of het behouden van de lading van de batterijen (A).
C-Elektronische kaart: controleert de automatische functies van de robot.
D-Toetsenbord met de bedieningen: dient voor het instellen en weergeven van de
werkingsmodaliteiten van de robot.
E-Maaimes: maait het gras.
F-Elektrische motor: stelt het maaimes (E) in werking.
G-Elektrische motor: één stelt de aandrijfunit van het rechter wiel in werking en de andere de
aandrijfunit van het linker wiel.
H-Zender: zendt het signaal naar de omtrekdraad.
L-Stroomvoorzieningstoestel: levert stroom, in laagspanning, aan de batterijen.
NL
M-Botsingsensor: detecteert wanneer de robot tegen een obstakel stoot dat hoger is dan 10 cm
(3.94 in.) en activeert de casuele wijziging van het traject.
P-Regensensor: detecteert de regen en activeert de terugkeer van de robot naar het laadstation (P).
Q-Sensor: detecteert de omtrekdraad en activeert de casuele wijziging van het traject.
R-Handgreep: om de robot op te tillen en te vervoeren.

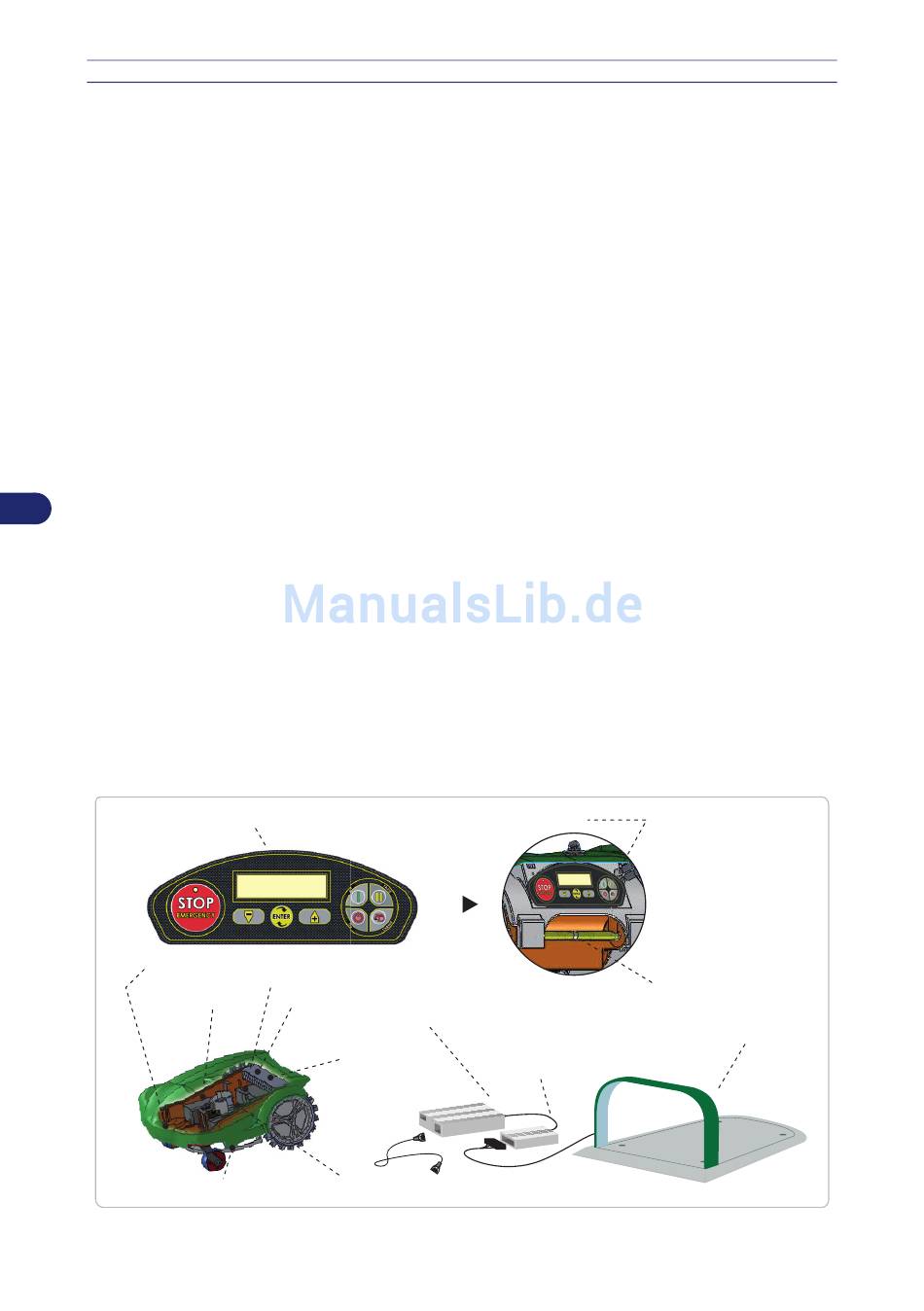

TOETSENBORD MET DE BEDIENINGEN (D)
SENSOR (Q)
BATTERIJEN VAN ACCU'S (A)
ELEKTRISCHE MOTOR (F)
MAAIMES (E)
Handboek
HOOFDZAKELIJKE MECHANIEK
ELEKTRONISCHE
KAART (C)
STROOMVOORZIENINGSTOESTEL (L)
BOTSINGSENSOR (M)
ELEKTRISCHE MOTOR (G)
REGENSENSOR (P)
ZENDER (H)
8
HANDGREEP (R)
LAADSTATION (B)
