162 506 58-1
2020-09-16
Providing sustainable energy solutions worldwide
Installations- und Wartungsanleitung

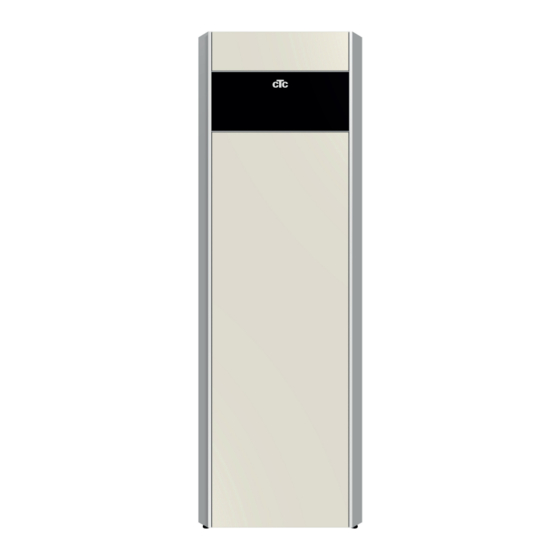

CTC GSi 600
Model 608 / 612 / 616
400 V 3N~/ 230 V 1N~/ 230 V 3N~
Wichtig!
• Lesen Sie die Anleitung vor der Inbetriebnahme genau und verwahren Sie
sie sorgfältig.
• Übersetzung der Originalbetriebsanleitung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für CTC GSi 600

Inhaltszusammenfassung für CTC GSi 600

  • Seite 1 162 506 58-1 2020-09-16 Providing sustainable energy solutions worldwide Installations- und Wartungsanleitung CTC GSi 600 Model 608 / 612 / 616 400 V 3N~/ 230 V 1N~/ 230 V 3N~ Wichtig! • Lesen Sie die Anleitung vor der Inbetriebnahme genau und verwahren Sie sie sorgfältig.
  • Seite 2 Ausbau des Kältemoduls • Arbeiten am Kältekreislauf des Produkts dürfen nur von befugtem Personal durchgeführt werden. • Vor allen Arbeiten an dem Gerät muss der Sicherheitsschalter ausgeschaltet werden. 1. Trennen Sie den Stromversorgungsstecker und die 2. Befestigen Sie die beiden Traggriffe am Unterteil Schläuche des Kältemoduls.
  • Seite 3 162 506 58-1 2020-09-16 Installations- und Wartungsanleitung CTC GSi 600 Modulierende Erdwärmepumpe 400 V 3N~/ 230 V 1N~/ 230 V 3N~...

  • Seite 4: Inhaltsverzeichnis

    ________________________________________________ 8.18 Reihenklemme (X2), 1x230 V /3. CTC GSi 600, 3x400 V _____________________________________ ________________________ 8.19 Schaltplan Speichertank (A2), 3x230 V /1. CTC GSi 612, 1x230 V, 3x230 V __________ ________________________ Betriebsbereich CTC GSi 8.20 Durchlauferhitzer (E15), 3x230 V /2. ___________________...

  • Seite 5: Die Komplette Wärmepumpe

    Pflege und Wartung werden Sie Fehlersuche im Steuerungsprogramm ermöglichen eine einfache Wartung der CTC GSI. viele Jahre Freude an der CTC GSI haben. In diesem Handbuch finden Sie alle Informationen, die Sie Die CTC GSi kann auch problemlos mit anderen benötigen.

  • Seite 6: Wichtig! Wichtige Hinweise Zum Entlüften

    Luftreste. Eine beeinträchtigte Heizfunktion kann ebenfalls auf eingeschlossene Luftreste hinweisen. Falls diese Anweisungen bei der Installation, im Betrieb und bei der Wartung der Anlage nicht beachtet werden, erlischt die Haftung von Enertech entsprechend den vorliegenden Bedingungen. CTC GSi 600...

  • Seite 7: Sicherheitshinweise

    Gerät spielen. Ohne Aufsicht darf die Reinigung und Wartung nicht von Kindern durchgeführt werden. Falls diese Anweisungen bei Installation, Betrieb und Wartung nicht beachtet werden, erlischt der Gewährleistungsanspruch gegenüber Enertech. CTC GSi 600...

  • Seite 8: Die Heizeinstellungen Für Ihr Zuhause

    • Die Außentemperatur darf +5°C nicht überschreiten. (Wenn die Außentemperatur bei der Installation höher ist, verwenden Sie die werkseitig erstellte Kurve, bis die Außentemperatur niedrig genug ist.) • Das Heizungssystem muss ordnungsgemäß funktionieren und hinsichtlich der verschiedenen Kreise korrekt eingestellt sein. CTC GSi 600...

  • Seite 9: Einstellen Der Heizkurve Des Hauses

    Raumtemperatur möglicherweise nicht erreicht. In diesem Fall müssen Sie die Heizkurve entsprechend ändern. Gehen Sie dazu wie im Folgenden beschrieben vor. Wenn die Grundwerte mehr oder weniger korrekt eingestellt wurden, kann die Kurve direkt über die auf dem Start-Menübildschirm angezeigte Raumtemperatur feineingestellt werden. CTC GSi 600...
  • Seite 10 Ausschalttemp. Beispiel: Vorlauftemperatur Steilheit 60 °C Korrektur 0 °C In diesem Beispiel wird die maximale Ausgangs- Vorlauftemperatur auf 55 °C eingestellt. Die zulässige Mindest-Vorlauftemperatur beträgt 27 °C (z. B. beim Beheizen eines Kellers im Sommer oder einer Fußbodenheizung im Bad). Außentemperatur CTC GSi 600...
  • Seite 11 Ein eingeschaltete Heizung. Bei Systemen mit Mischventil und Heizkörperpumpe fungiert das Mischventil als Vorlaufsollwert und die Heizkörperpumpe ist eingeschaltet. Aus ausgeschaltete Heizung. Bei Systemen mit Heizkörperpumpe wird die Heizkörperpumpe ausgeschaltet. - Keine Auswahl bedeutet, dass bei der Aktivierung keine Funktion ausgeführt wird. CTC GSi 600...

  • Seite 12: Technische Daten

    Technische Daten CTC GSi 600, 3x400 V GSi 608 GSi 612 GSi 616 Elektrische Daten CTC No. 587303001 587304001 587307001 400 V 3N~ 50 Hz Elektrische Daten Nennleistung 13.3 24.9 23.8 Nennstrom 9 1) Heizpatrone (einstellbar in Schritten von 0,3 kW) Max.

  • Seite 13: Rohranschlüsse

    673 x 596 x 1876 Abmessungen (Tiefe x Breite x Höhe) 1940 Erforderliche Deckenhöhe dB(A) 34 / 34 39 / 41 42 / 42 Schallpegel (L ) - EN 12102 bei B0, W35/55 Keine jährliche Prüfung auf Kältemittelleckagen erforderlich. CTC GSi 600...

  • Seite 14: Ctc Gsi 612, 1X230 V, 3X230 V

    CTC GSi 612, 1x230 V, 3x230 V Elektrische Daten Elektrische Daten 230V 1N~ 50 Hz 230V 3~ 50 Hz Nennleistung Max. Anlaufstrom Heizpatrone (einstellbar, in Schritten von 0,3 kW) 7.05 Max. Strom Kompressor 25.2 25.2 IP-Schutzklasse IPX1 IPX1 Maximal zulässige Impedanz an Anschluss* Ω...

  • Seite 15: Weitere Daten

    Gewicht mit/ohne Verpackung 275 / 304 Abmessungen 673 x 596 x 1876 (Tiefe x Breite x Höhe) Erforderliche Deckenhöhe 1940 Schallpegel (L ) gemäß EN 12102 bei B0, W35/55 dB(A) 43/43 Keine jährliche Prüfung auf Kältemittelleckagen erforderlich. CTC GSi 600...

  • Seite 16: Betriebsbereich Ctc Gsi

    Der Betriebsbereich basiert auf normalen Betriebsbedingungen und kann sich daher bei verschiedenen Installationen unterscheiden. = Temperatur Sole ein) 1.3.1 CTC GSi 608/GSi 612 °C °C Vorlauftemperatur (t ) °C Rücklauftemperatur (t ) °C T re T re 1.3.2 CTC GSi 616 °C °C CTC GSi 600...

  • Seite 17: Abmessungen

    Abmessungen Erfoderlig reshöjd: 1940mm Erfoderlig reshöjd: 1940mm Erfoderlig reshöjd: 1940mm Kaltwasser Ø 22 WW Ø 22 Rücklauf Ø 22 Vorlauf Ø 22 Erweiterungsanschluss/Huböse G 3/4 Zoll Anschluss Entlüftungsventil G 1/2 Zoll CTC GSi 600...

  • Seite 18: Konstruktion

    Zusatzheizung vorhanden. Anschlussdose (A2) Max. Thermostat (F10) Leistungsschalter (F2) Leistungsschalter (F1) Soleanschlüsse Die Sole ist hier mit dem Kollektor verbunden. Anschlussdose (A5) Modul Solepumpe (G20) Ladepumpe (G11) Pumpe für die warme Seite (verdeckt, hinter dem elektrischen Anschlusskasten) CTC GSi 600...

  • Seite 19: Parameterliste

    SmartGrid Sperrung WP Nein Sperrung passive Kühlung Start bei Gradminuten Wochenprogramm Max. U/s (GSi 608/612/616) 65/100/80 Ext. Geräuschreduz. rps Geräuschdämmung, Programm Passive Solepumpe Ein *Der Einstellbereich („Max. elektrische Heizleistung“) variiert abhängig vom Wärmepumpenmodell. Siehe auch Kapitel „Elektroinstallation“. CTC GSi 600...

  • Seite 20: Wichtig - Nicht Vergessen

    • Der Installateur füllt die Checkliste aus und trägt die Kontaktdaten ein. Der Kunde und der Installateur unterschreiben die Liste, die der Kunde anschließend behält. • Registrieren Sie Ihr Produkt für Garantie- und Versicherungszwecke auf unserer Webseite: https://ctc.se/kundservice#garantiregistrering https://www.ctc-heating.com/customer-service#warranty-registration CTC GSi 600...

  • Seite 21: Installation

    • Kugelventil mit Filter, Magnetit für den Heizsystemrücklauf • Schmutzfilter für Brauchwasser (kalt) • 2 x automatische Entlüfter (9) • Manometer (11) • Verteiler (8) • Hülse 3/4 x 3/8 Zoll (10) • Hülse 1/2 x 3/8 Zoll (12) CTC GSi 600...

  • Seite 22: Steuerfunktionen (Std.) Und Mit Erweiterungsplatine

    (in Fabriksversion integriert) (Zubehör) • Heizkreis 1 • Solarsteuerung • Heizkreis 2* • Warmwasser-Zirkulation • EWQ-Speicher* • Pool • Diff.thermostat* • Passive Kühlung* • CTC SMS* • Fernsteuerung • SmartGrid * Erfordert Zubehör wie z.B.: Zusatzfühler, Mischventilgruppe 2 usw. CTC GSi 600...

  • Seite 23: Rohrinstallation

    Rohr-Systeme. Daher kann die fertige Installation vom Schema abweichen. Informationen zum Anschließen der kalten Seite fi nden Sie im Abschnitt „Anschließen des Solesystems“. = Heizkreis 2 (Zubehör) Heizkreis 2 kann nur die gleiche oder eine niedrigere Temperatur abgeben wie Heizkreis 1. CTC GSi 600...

  • Seite 24: Füllventil, Heizkreis

    2,5 Meter sein, damit kein Sauerstoff in das System gelangt. Wenn die Wärmepumpe mit einer anderen Wärmequelle wie z. B. einem Position des Ausdehnungsgefäßes. bereits vorhandenen Kessel verbunden ist, müssen die Installationen über separate Ausdehnungsgefäße verfügen. CTC GSi 600...

  • Seite 25: Vorlaufdruck Ausdehnungsgefäß

    Höhendifferenz von 10 m. Maximales Volumen im Heizkreis Pumpen- (ohne Produkt) Maximale vordruck System- Höhe (H) (m) (bar) druck (bar) 1,.5 Bei dieser Tabelle wurde von einer Installation mit einem Ausdehnungsgefäß ausgegangen (enthalten in Zubehör CTC Montagekit GSi). CTC GSi 600...
  • Seite 26 6.1.8 Druckdifferenzdiagramm - warme Seite CTC GSi 608 / GSi 612 l/min CTC GSi 616 l/min CTC GSi 600...
  • Seite 27 Pump Yonos Para Benämning Om ej annat angives gäller ovanstående Grupp Material GSi 616 Produkt UPML - XL GEO 25-125 130 PWM, 1 x 230 V, 50/60 Hz Ritad Reg. nr Sign. Kontr. Normgr. Godk. prod 2015-05-05 Datum CTC GSi 600...

  • Seite 28: Ww-Zirkulation (Zubehör)

    Die Reihenklemme A13 wird während der Heizsaison bespeist, in der Sommersaison aber nicht. 6.1.11 WW-Zirkulation (Zubehör) Für die WW-Zirkulation muss eine Erweiterungsplatine (Zubehör) installiert sein. Der WW-Anschluss wird wie im Schema unten gezeigt vorgenommen. Pumpe G40 wird für die Umwälzung des Warmwassers verwendet. CTC GSi 600...
  • Seite 29 Magnetfi lter in den Rücklauf zwischen den HK und die Wärmepumpe installiert werden, um den Wärmetauscher zu schützen. Der Mischventilmotor ARA 671 sitzt am Ventil, mit dem Drehknopf in mittlerer Stellung. Der Motor muss sich zum Schließen gegen den Uhrzeigersinn bewegen. Dreiwege-Mischventil VRG 131 CTC GSi 600...

  • Seite 30: Einen Hohen Durchfl Uss An Der Pumpe (G46)

    Beheizung des Pools verwendet. Ist beim Poolwasser ein konstanter Durchfl uss erwünscht, wird die Poolpumpe (G51) mit separater Einspeisung und konstanter Spannung angeschlossen. Für den Anschluss der Poolheizung an Ihren Heizungskreis wird die Erweiterungsplatine (Zubehör) benötigt. CTC GSi 600...
  • Seite 31 6.1.15 Schematische Darstellung, passive Kühlung oder eine gemeinsame Kühlung/Heizung CTC GSi 600...
  • Seite 32 6.1.16 Schematische Darstellung, passive Kühlung oder zwei gemeinsame Kühlungen/Heizungen CTC GSi 600...
  • Seite 33 6.1.17 Schematische Darstellung, passive Kühlung oder 3 CTC GSi 600...

  • Seite 34: Solarkollektoren (Zubehör)

    Der EHS-Speicher (01) kann ebenfalls ein Solarregister enthalten; das bedeutet, dass der Wärmetauscher (F2), Pumpe (G32) oder Rückschlagventil (Y11) nicht benötigt werden. Schematische Darstellung! Ihr Installateur ist für die genaue Auslegung Ihrer Anlage zuständig und fügt weitere Elemente wie Ausdehnungsgefäße, Sicherheits- und Entlüftungsventile usw. hinzu. CTC GSi 600...

  • Seite 35: Einspeisungsbedingungen

    System 2 System 2 ist eine Anlagenkonfi guration, bei der Solarwärme an einen EHS- Speicher und einen zusätzlichen Pufferspeicher (z. B. einen CTC EcoTank) angeschlossen ist. Diese Konfi guration ermöglicht größere Solarkollektorfl ächen, da ein größeres Wasservolumen zur Verfügung steht.
  • Seite 36 03; dies kann ein größerer Zusatzspeicher oder ein Pool sein. Je größer die Wassermenge, desto größer die Solarkollektorfl äche. Die Solarwärme ist an einen EHS-Speicher und einen zusätzlichen Pufferspeicher (z. B. einen CTC EcoTank) angeschlossen. Diese Konfi guration ermöglicht größere Solarkollektorfl ächen, da ein größeres Wasservolumen zur Verfügung steht.

  • Seite 37: Schematische Darstellung (Vollständiges Diagramm)

    6.1.19 Schematische Darstellung (vollständiges Diagramm) CTC GSi 600...

  • Seite 38: Anschließen Des Solesystems

    Sie können den Vorlauf auch an der einen und den Rücklauf an der anderen Seite anschließen. Die Abmessungen finden Sie im Abschnitt „Details zu Abmessungen“. Die Rohrleitung zwischen der Wärmepumpe und den Erdkollektoren sollte einen Innendurchmesser von mindestens 28 mm haben. Sole Rücklauf Sole Vorlauf CTC GSi 600...

  • Seite 39: Anschlussoptionen

    (Ausgang auf Vorderseite benutzen) Anschluss links (Ausgang auf Rückseite benutzen) Einbau auf der Rückseite Durchführung A benutzen. Den Schlauch für den „Sole-Auslauf“ anbringen. Den Schlauch zur Seite unter den Tank drücken. Den Schlauch für den „Sole-Einlauf“ anbringen. Anschlusskasten, hinten CTC GSi 600...

  • Seite 40: Lassen Sie Die Solepumpe

    Schutz erforderlich. So muss beispielsweise in einem Wassereinzugsgebiet ein Strömungswächter installiert werden. Im Falle eines Lecks werden Kompressor und Solepumpe ausgeschaltet und eine Störungsmeldung des Strömungswächters auf dem Bildschirm angezeigt. Der Anschluss ist dem Kapitel „Elektroinstallation“ zu entnehmen. CTC GSi 600...

  • Seite 41: Schematische Darstellung Des Solesystems

    Kondensat entstehen kann. Bringen Sie das Sicherheitsventil (104) wie in der schematischen Darstellung abgebildet an und verschließen Sie das Ausdehnungsgefäß mit einem geeigneten Deckel/Stopfen. Wenn das Gefäß nicht am höchsten Punkt angeschlossen werden kann, kann auch ein geschlossenes Ausdehnungsgefäß verwendet werden. CTC GSi 600...

  • Seite 42: Prüfen Der Temperaturdifferenz Der Sole

    Ursache dafür Luft im System oder ein blockierter Filter sein. In diesem Fall löst die Pumpe eine Störung aus. Die werkseitige Alarmeinstellung beträgt 7°C. Bei laufendem Kompressor sind jedoch 9°C in den ersten 72 h zulässig, da Mikroblasen im System den Solefl uss vermindern können. CTC GSi 600...
  • Seite 43 7.2.7 Druckdifferenzdiagramm - kalte Seite CTC GSi 608 / GSi 612 ∆p kPa Druckabfall, Solekreisseite l/min CTC GSi 616 Druckabfall, Solekreisseite l/min CTC GSi 600...
  • Seite 44 Kühlmittelpumpe (G20) CTC GSi 608 UPM2K 25-70 180 PWM, 1x230 V, 50/60 Hz ≤ CTC GSi 612/GSi 616 UPMXL GEO 25-125 180 PWM, 1x230 V, 50/60 Hz [kPa] ≤ Q [m³/h] Q [l/s] Distr Ytjä Skal Q [m³/h] Sign. Datu CTC GSi 600...

  • Seite 45: Elektroinstallation

    Thermostat ausgelöst hat. Zum Zurücksetzen wird die Taste am Schaltschrank hinter der Frontplatte gedrückt. Stellen Symbol für max. Thermostat: Sie während der Installation immer sicher, dass das max. Thermostat nicht ausgelöst wurde. CTC GSi 600...

  • Seite 46: Fühleranschluss

    Wärmepumpe und Raumfühler. Befestigen Sie anschließend den Raumfühler #1 (Alarm) in einer Höhe von ca. 2/3 der Wandhöhe. Schließen Sie das Kabel am Raumfühler und der Wärmepumpe an. Hinweise zum Anschluss eines kabellosen Raumfühlers (Zubehör) fi nden Sie in der Zubehöranleitung. CTC GSi 600...

  • Seite 47: Angeschlossene Fühler Überprüfen

    Ausgang – 2,3 kW 0,6 kW 2,3 kW 0,3 kW 3x230 V Relais EL3A EL2B EL2A EL1B EL1A Strom – 5,9 A 3,0 A 5,9 A 3,0 A Ausgang 1,567 – 1,567 kW 0,780 kW 0,780 kW CTC GSi 600...

  • Seite 48: Pumpe Thermostat-Diff.-Funktion (G46) Ein/Aus

    Demnach können Heizkreis 2 und Kühlung nicht gleichzeitig verwendet Fühlerelement Fühlerkabel werden. Kontaktpaste Fühler Bei einem kombinierten Fußbodenheizungs- und passiven Kühlsystem muss das 3-Wege-Ventil (Y60) wie folgt angeschlossen werden: Schwarz Relaisausgang Reihenklemme X2/A36 Braun Phase Reihenklemme X2/L1 Blau Null Reihenklemme X2/N Vorlaufleitung Kabelbinder Isolierung CTC GSi 600...

  • Seite 49: Pool (Zubehör)

    Reihenklemme A28 Blaues Kabel Null Reihenklemme A29 CTC EcoVent (Zubehör) Informationen zum Anschluss des Belüftungsprodukts CTC EcoVent finden Sie in der CTC EcoVent-Anleitung. 8.10 CTC SmartControl (Zubehör) Informationen zum Anschluss von CTC SmartControl finden Sie in der separaten CTC SmartControl-Anleitung. CTC GSi 600...

  • Seite 50: Solarkollektoren (Zubehör)

    „Fachmann/Service/Funktionstest“ des Steuersystems. Ventil 2 Speicher (Y30) 230 V 1 N~ Der Anschluss des 3-Wege-Ventils Y30 erfolgt über diese Reihenklemmen: Erweiterungsplatine (A3) X6: Steuern Sie die schwarz Reihenklemme X6:4 Spannung: Phase: Braun Reihenklemme X6:5 Null: Blau Reihenklemme X6:7 CTC GSi 600...

  • Seite 51: Ventil Erdreich (Y31)

    Hauptsicherungen ansprechen. Die Kabellöcher in den Stromfühlern haben einen Durchmesser von 11 mm. Ein angeschlossener Stromfühler verursacht keinen Alarm. Der Stromwert kann im Menü „Betriebsdaten“ ausgelesen werden. Bei geringen Stromwerten ist die Toleranz/Genauigkeit sehr gering. Stromverteilerkasten Sicherungstafel Stromfühler CTC GSi 600...

  • Seite 52: Schaltplan Speichertank (A2), 3X400 V /1

    8.13 Schaltplan Speichertank (A2), 3x400 V /1. GNYE GNYE -X22 -X22 -X10 -X10 -F10 -F10 /2.B1 /2.B1 105,112 105,112 /2.B3 /2.B3 -X20, -X21 -X20, -X21 EL3B EL3B /2.D7 /2.D7 -X11:6 -X11:6 EL3A EL3A /2.C7 /2.C7 -X11:5 -X11:5 EL2B EL2B /2.D7 /2.D7 -X11:4 -X11:4...
  • Seite 53 -X30 -X30 -W11 -W11 COM1 COM1 -X103 -X103 VOLTAGE- VOLTAGE- DETECTION DETECTION #146 #146 /3.A4 /3.A4 -X104:1 -X104:1 #147 #147 /3.A4 /3.A4 -X104:2 -X104:2 #148 #148 /3.A4 /3.A4 -X104:3 -X104:3 #112 #112 /3.C7 /3.C7 -X2:G47 -X2:G47 #113 #113 /3.C7 /3.C7 -X2:G48 -X2:G48 -X102...

  • Seite 54: Durchlauferhitzer (E15), 3X400 V /2

    8.14 Durchlauferhitzer (E15), 3x400 V /2.

  • Seite 55: Reihenklemme (X2), 3X400 V /3

    /1.E6 -A2:A15 #111 /1.E5 -A2:A16 #110 /1.E4 -A2:A36 #109 913145402 8.15 Reihenklemme (X2), 3x400 V /3. /1.A2 -X1:N (S1) -W13 -W13 External 230V External 230V 913145403 /1.A2 -X1:PE #162 913145401 /1.C7 913145401 913145401 -A2:G42 #146 /1.E4 /1.E4 /1.C7 -F1:1 -F1:1 -A2:G43 #147 /1.C7...

  • Seite 56: Schaltplan Speichertank (A2), 1X230 V /1

    8.16 Schaltplan Speichertank (A2), 1x230 V /1. -W15 -W15 -PE Heater -PE Heater -X22 -X22 #244 #244 /2.B3 /2.B3 -X10 -X10 200,203 200,203 101,104 101,104 -W14 -W14 -F10 -F10 #248 #248 /1.F5 /1.F5 -A2:A23 -A2:A23 EL3B EL3B EL3A EL3A EL2B EL2B /2.D7 /2.D7...
  • Seite 57 -X30 -X30 -W11 -W11 COM1 COM1 -X103 -X103 VOLTAGE- VOLTAGE- DETECTION DETECTION #146 #146 /3.A4 /3.A4 -X104:1 -X104:1 #147 #147 /3.A4 /3.A4 -X104:2 -X104:2 #148 #148 /3.A4 /3.A4 -X104:3 -X104:3 #112 #112 /3.C7 /3.C7 -X2:G47 -X2:G47 #113 #113 /3.C7 /3.C7 -X2:G48 -X2:G48 -X102...

  • Seite 58: Durchlauferhitzer (E15), 1X230 V /2

    8.17 Durchlauferhitzer (E15), 1x230 V /2.

  • Seite 59: Reihenklemme (X2), 1X230 V /3

    /1.E6 -A2:A15 #111 /1.E5 -A2:A16 #110 /1.E4 -A2:A36 #109 8.18 Reihenklemme (X2), 1x230 V /3. 913145402 /2.C2 -X24 -W13 -W13 External 230V External 230V 913145403 /2.C4 -X23 #162 913145401 /1.C7 913145401 913145401 -A2:G42 #146 /1.F4 /1.F4 /1.C7 -F1:1 #300 -F1:1 #300 -A2:G43 #147...

  • Seite 60: Schaltplan Speichertank (A2), 3X230 V /1

    8.19 Schaltplan Speichertank (A2), 3x230 V /1. -PE Heater -PE Heater -X10 -X10 -F10 -F10 #248 #248 /1.F5 /1.F5 -A2:A23 -A2:A23 EL3B EL3B EL3A EL3A EL2B EL2B /2.D7 /2.D7 -X11:4 -X11:4 EL2A EL2A /2.C7 /2.C7 -X11:3 -X11:3 EL1B EL1B /2.D7 /2.D7 -X11:2 -X11:2...
  • Seite 61 -X30 -X30 COM1 COM1 -X103 -X103 VOLTAGE- VOLTAGE- DETECTION DETECTION #146 #146 /3.A4 /3.A4 -X104:1 -X104:1 #147 #147 /3.A4 /3.A4 -X104:2 -X104:2 #148 #148 /3.A4 /3.A4 -X104:3 -X104:3 #112 #112 /3.C7 /3.C7 -X2:G47 -X2:G47 #113 #113 /3.C7 /3.C7 -X2:G48 -X2:G48 -X102 -X102 -B102...

  • Seite 62: Durchlauferhitzer (E15), 3X230 V /2

    8.20 Durchlauferhitzer (E15), 3x230 V /2.

  • Seite 63: Reihenklemme (X2), 3X230 V /3

    /1.E6 -A2:A15 #111 /1.E5 -A2:A16 #110 /1.E4 -A2:A36 #109 8.21 Reihenklemme (X2), 3x230 V /3. 913145402 /1.E2 -F1:3 -W13 -W13 External 230V External 230V 913145403 /2.B4 -X23 #162 913145401 /1.C7 913145401 913145401 -A2:G42 #146 /1.F4 /1.F4 /1.C7 -F1:1 #300 -F1:1 #300 -A2:G43 #147...

  • Seite 64: Schematische Darstellung Des Wp-Kühlmoduls 3X400 V (A5)

    8.22 Schematische Darstellung des WP-Kühlmoduls 3x400 V (A5)

  • Seite 65: Hp Kühlmodul Schaltplan 1X230 V / 3X230 V (A5)

    8.23 HP Kühlmodul Schaltplan 1x230 V / 3x230 V (A5)

  • Seite 66: Schematische Darstellung Der Erweiterungsplatine (Zubehör)

    8.24 Schematische Darstellung der Erweiterungsplatine (Zubehör)
  • Seite 67 B102...

  • Seite 68: Teileliste

    3-Wege-Ventil WW 1 Fühler Thermostat-Diff. NTC 22 Kollektor 2-stufiges Ventil EHS-Speicher NTC 22 externer Pufferspeicher Fühler Pool NTC 22 Kollektor 2-stufiges Ventil B100 Hochdruckfühler EHS-Speicher B101 Fühler Niederdruck Elektrisches Absperrventil B102 Strömungswächter 3-Wege-Ventil, Pool 3-Wege-Ventil, passive Kühlung EMV-Filter CTC GSi 600...

  • Seite 69: Widerstandswerte Für Sensor, Kühlmodul

    8.26 Widerstandswerte für Sensor, Kühlmodul CTC GSi 600...

  • Seite 70: Widerstandswerte Für Sensor, Sonstige

    Widerstand Ω 1027 1167 1330 1522 1746 2010 2320 2690 3130 3650 4280 5045 5960 7080 8450 10130 12200 1115 14770 1443 18000 1883 22000 2478 27100 3289 33540 41800 52400 66200 84750 108000 139000 181000 238000 CTC GSi 600...

  • Seite 71: Kommunikation Bei Der Montage

    Auf der Rückseite der Anzeigeeinheit befi nden sich 3 Menü: „Fachmann/System/Kommunikation“ Kommunikationsanschlüsse. Kommunikation Anzeige Kommunikationsanschlüsse Anschluss 1 RS485-Anschluss ohne galvanischen Schutz Für externe Geräte, z. B. BMS, CTC AXS Abt. AXS: „Ja“ ermöglicht BMS über den RS485-Port und Router „CTC AXS“ Zubehör für...

  • Seite 72: Ethernet-Kabel Installieren

    Öffnung in der oberen Abdeckung, entfernen Sie bei Bedarf die Gummitülle. 5. Verbinden Sie das Ethernet-Kabel mit einem Netzwerkanschluss oder Router. Informationen zum Zulassen und Defi nieren von Konnektivität fi nden Sie im Abschnitt „Kommunikation“ im Kapitel „Fachmann/System“. CTC GSi 600...

  • Seite 73: Ctc-Fernbedienung - Bildschirmspiegelung

    Einrichtung von MyUplink „Fachmann/System/ Kommunikation/MyUplink – Yes“ Installieren der App • Die App kann im App Store oder unter Google Play heruntergeladen werden. • Erstellung eines Kontos • Die Anweisungen in der Hilfe-Funktion der App sind zu befolgen. CTC GSi 600...

  • Seite 74: Erstinbetriebnahme

    Vergewissern Sie sich außerdem, dass der Unterstützungsthermostat ausgeschaltet ist. Hinweis: Für das DHW-System führt das Produkt eine automatische Entlüftungssequenz im Hintergrund durch. Die Sequenz dauert rund 15 Minuten und hat keine Auswirkungen auf andere Funktionen. CTC GSi 600...
  • Seite 75 10. Anschließend wird die Wärmepumpe gestartet und das Startmenü erscheint. Ausschließlicher Betrieb mit einem Elektrokessel. Beim Starten des Produkts ohne Bohrung ist es notwendig, die elektrische Leistung für die Warmwasserbereitung im Menü „Fachmann/Einstellungen/ Zusatzheizung/Max. Zusatzheizung WW kW“ anzugeben. CTC GSi 600...

  • Seite 76: Betrieb Und Wartung

    Betriebsstopp Die Wärmepumpe wird mit dem Netzschalter abgeschaltet. Besteht Frostgefahr, muss das gesamte Wasser aus der Wärmepumpe und dem Heizkreis abgelassen werden. Der Warmwasserkreis, der ca. fünf Liter enthält, wird durch Anschließen eines Schlauches am Kaltwasseranschluss entleert. CTC GSi 600...

  • Seite 77: Detaillierte Beschreibung Der Menüs

    Sie erreichen Untermenüs, die keinen Platz auf dem Bildschirm haben, wenn Sie auf dem Bildschirm den Pfeil nach unten drücken oder manuell nach unten scrollen. Eine weiße Startmenü, Modell CTC GSi 608 Bildlaufl eiste zeigt an, wo Sie sich in der Liste befi nden. 12.1 Startmenü...

  • Seite 78: Installationsassistent

    Bestätigen Sie die Auswahl mit dem Pfeil nach rechts. 8. Ist Heizkreis 2 definiert, wird das entsprechende Menü für dieses System angezeigt. Für Heizkreis 2 ist eine entsprechende Auswahl („Heizkörper“ und „Fußbodenheizung“) zu treffen und der Assistent mit OK zu beenden. CTC GSi 600...

  • Seite 79: Heizung/Kühlung

    Der Wert ist jeweils in kleinen Schritten zu ändern (etwa Bei der Abstimmung des Systems müssen die Thermostate der 2 bis 3 Schritte). Danach ist das Ergebnis abzuwarten Heizkörper vollständig geöffnet sein (etwa ein Tag), weil das System eine entsprechende und einwandfrei funktionieren. Trägheit aufweist. CTC GSi 600...

  • Seite 80: Temperatur Nachtabsenkung

    Warmwassererzeugung abgeschaltet. was auch für die Funktion „Temp. Extra WW“ gilt. Raumsensor installiert • „Fachmann/Einstellungen/Heizkreis/ Raumtemperatur abgesenkt Urlaub °C“ Die Urlaubsabsenkung ist ab dem Zeitpunkt der Raumsensor nicht installiert Einstellung aktiviert (Pluszeichen (+) betätigen). • „Fachmann/Einstellungen/Heizkreis/Vorlauf abgesenkt Urlaub °C“ Maximale Dauer: 300 Tage CTC GSi 600...

  • Seite 81: Warmwasser (Ww)

    Einstellungen und Vorschau zu wechseln. Ein vertikaler blauer Balken zeigt an, wann „Extra WW“ aktiv ist. Eine horizontale Weitere Informationen zur Lüftungsanlage CTC EcoVent gelbe Linie gibt die aktuelle Uhrzeit an. Die X-Achse stellt die fi nden Sie in der „Installations- und Wartungsanleitung“.

  • Seite 82: Wochenprogramm

    Wochenenden mit Ausnahme der Wochenenden (Freitag- und Samstagnacht) aktiviert. Die zweite Zeile Sie aktivieren das Wochenprogramm, indem Sie es wird grün dargestellt. Das bedeutet, dass diese Zeile in den Modus „Aktiv“ schalten. Sie können auch die aktuell aktiv ist. Werkseinstellung wiederherstellen. CTC GSi 600...

  • Seite 83: Bearbeiten Eines Wochenprogramms

    • Bei der Einrichtung eines „SmartGrid-Zeitplans“ wird die Funktion SmartGrid (SG Blockierung, SG Niedertarif und SG Überkapazität) in der Zeile „Aktion“ eingestellt. Die Zeile schaltet automatisch auf "Ein". Aktiv Ja (Ja/Nein) „Ja“ zeigt an, dass die Zeile aktiviert ist. CTC GSi 600...

  • Seite 84: Betriebsinfo

    Sie die Bildlaufl eiste, wenn Diff. nicht alle Funktione auf den Bildschirm Lüftung Pool Solarkollektor Thermostat passen. Warmwasser Verlauf Externer WW- (WW) Speicher (EHS) Das Zahnradsymbol ist eine Verknüpfung zu den Einstellungen für das jeweilige Teil. CTC GSi 600...
  • Seite 85 Stromfühler installiert ist. Wenn nicht, wird nur die Phase mit dem höchsten Wert angezeigt. Status der Steuerung Die Wärmepumpe lädt den Heizkreis auf. Warmwasser (WW) Die Wärmepumpe lädt das WW-System auf. Pool Die Wärmepumpe lädt den Pool auf. CTC GSi 600...

  • Seite 86: Betrieb/Status

    Die „Urlaubsabsenkung“ der Raumtemperatur ist aktiv. Weitere Informationen finden Sie im Kapitel „Heizung/Kühlung“. Nachtabsenkung Die „Nachtabsenkung“ der Raumtemperatur ist aktiv. Weitere Informationen finden Sie im Kapitel „Heizung/Kühlung“. Keine Heiz- oder Kühlfunktion ist aktiv. CTC GSi kann bis zu 2 Heizkreise steuern. CTC GSi 600...

  • Seite 87: Betriebsdaten, Wärmepumpe

    Treiberblock Störung Treiber wegen einer Treiberstörung gesperrt. Stopp, Tarif Der Kompressor wird gesperrt, weil die Fernsteuerung für den Tarif aktiv ist. Alarm Kompressor wurde aufgrund eines Alarms ausgeschaltet. Gesperrt, geringe Solezufuhr Kompressor wegen zu niedriger Soletemperatur gesperrt. CTC GSi 600...

  • Seite 88: Gespeicherte Betriebsinfo

    Geschätzte Energie aus der Wärmepumpe Der Wert wird nur für die Sprachauswahl Norwegisch und Deutsch dargestellt. Der Wert wird nicht für die Modelle CTC GSi 600, CTC EcoPart 600, CTC EcoAir 600 berechnet, diese erhalten den Wert 0. Betriebsdauer / 24 h:m...

  • Seite 89: Smartgrid

    WW Extra Warmwasser „Ein“ bedeutet, dass die Funktion „Extra Warmwasser“ aktiviert ist. Warmwasser-Zirkulation „Ein“ bedeutet, dass die Funktion „Warmwasser- Kreislauf“ aktiviert ist. SmartGrid Hier wird der Status der SmartGrid-Funktionen für Warmwasser (Aus/SG Niedertarif/SG Überkapazität/SG Blockierung) angezeigt. CTC GSi 600...
  • Seite 90 Dieses Menü erscheint, wenn ein Holzkessel im Menü „Fachmann/System/Diff. Thermostatfunktion“ eingerichtet wurde. Menü: „Betriebsdaten/Diff. Thermostat-Funktion“ Status Anzeige, ob die Ladepumpe eingeschaltet ist (Ein/Aus). Temperatur °C Externe Tanktemperatur, bei der der Ladevorgang abgeschaltet wird. Temperatursollwert °C Tanktemperatur, bei der der Ladevorgang eingeschaltet wird. CTC GSi 600...
  • Seite 91 Wärme aus dem EHS-Tank entnommen wird. Der Heizkreis-Sollwert wird in Klammern angezeigt. Bedarfspool Nein (0) Ja bedeutet, dass Heizenergie im Pool benötigt wird und die Wärme aus dem EHS-Tank entnommen wird. Der Pool-Sollwert wird in Klammern angezeigt. CTC GSi 600...

  • Seite 92: Fachmann/Installateur

    (z. B. „Aus“ während der Winterzeit). Der Bildschirm dem Internet abgerufen (wenn eine Verbindung besteht). muss bei der Einstellung der Werte nicht an die Weitere Einstellungsmöglichkeiten fi nden Sie im Menü Stromversorgung angeschlossen werden; dies erfolgt „Fachmann/Einstellungen/Kommunikation/Internet“. beim nächsten Start. CTC GSi 600...
  • Seite 93 Durch Klicken auf die Anlagenbezeichnung oben rechts durch Eingabe von „0000“ anstelle des eingerichteten im Startmenü kann der Bildschirm gesperrt werden; Sperrcodes. es erscheint dann die Aufforderung, den Sperrcode einzugeben. Schriftgröße Standard (Klein/Standard/Groß) Hier können Sie die Schriftgröße der Anzeige ändern. CTC GSi 600...

  • Seite 94: Einstellungen

    Diese Menüleiste wird für den aktuellen Heizkreis angezeigt, wenn für die Funktion eine Fernsteuerung oder ein Wochenplan eingerichtet wurde. Lesen Sie mehr im Abschnitt „Def. „Fernsteuerung“, Kapitel „Fachmann/ System/“. CTC GSi kann bis zu 2 Heizkreise steuern. CTC GSi 600...
  • Seite 95 Ausgangsvorlauftemperatur zu den Heizkörpern bei einer Außentemperatur von -15 °C. Korrektur °C 0 (-20...20) Tipp: Lesen Sie mehr zu diesen Einstellungen im Kapitel „Heizkurve Korrektur bedeutet, dass die Temperatur bei einer für Ihr Zuhause“. bestimmten Außentemperatur erhöht oder gesenkt werden kann. CTC GSi 600...
  • Seite 96 Laden des Heizkreises, wenn Wärme zugleich im und SmartGrid B im Fernsteuerungsmenü eingerichtet WW-Speicher benötigt wird. werden. Mehr Info siehe Kapitel „Fachmann/System/ Ladepumpe % 90 (20-100) Fernsteuerung/SmartGrid A/B“. Einstellung für die Drehzahl (%) der Ladepumpe (G11), wenn der Heizkreis geladen wird. CTC GSi 600...
  • Seite 97 Beispiel: Trockenperiode Temperatur, Tag 1 von 12 mit aktuellem Sollwert von 25 °C obigen Menü „Estrichprogramm“ ein Modus (1-3) angewählt wurde. Ein bedeutet, dass der für Heizkreis 1 ausgewählte Modus des Estrichprogramms auch für Heizkreis 2 ausgeführt wird. CTC GSi 600...

  • Seite 98: Einstellungen Wärmepumpe

    Zulässige Höchstdrehzahl des Kompressors Der Einstellbereich kann je nach Wärmepumpenmodell variieren. Geräuschdämmung, Programm Ein Wochenprogramm kann in diesem Menü erstellt werden, beispielsweise zur Reduzierung des Lärmpegels mit begrenzter Kompressordrehzahl. Im Kapitel „Wochenprogramm“ wird beschrieben, wie die Zeiten festgelegt werden. CTC GSi 600...
  • Seite 99 Hier stellen Sie die Größe der Hauptsicherung Ihres Hauses ein. Diese Einstellung und die angeschlossenen Stromsensoren gewährleisten den Schutz der Sicherungen bei Verwendung von Haushaltsgeräten, die zu vorübergehenden Verbrauchsspitzen führen können (z.B. Elektroherd). In diesem Fall wird die Leistung des Produkts kurzzeitig reduziert. CTC GSi 600...
  • Seite 100 SG Blockierung Heizpatrone Nein (Ja/Nein) Damit dieses Menü erscheint, müssen SmartGrid A und SmartGrid B im Fernsteuerungsmenü eingerichtet werden. „Ja“ bedeutet, dass die Funktion über die Fernsteuerung aktiviert werden kann. Lesen Sie mehr im Kapitel „Fachmann/System/ Fernsteuerung“. CTC GSi 600...

  • Seite 101: Programmrückstellung

    Warmwasserladung hat. • Ladestopp oben/unten °C 56* (20...65) Das Aufladen des Warmwassers ist abgeschlossen, wenn beide Sensoren den soll- eingestellten Wert erreicht haben. *Gilt für CTC GSi 608. Menü: „Fachmann/Einstellungen/WW/WW-Programm“ (CTC GSi 612/GSi 616: 55 °C). • Laden Start unten °C 40 (15 —...
  • Seite 102 Weitere Informationen zur Festlegung der Planung Damit sollen Strömungsprobleme beim Laden von WW finden Sie hier: verhindert werden. • Kapitel „Wochenprogramm“ Dieses Menü wird angezeigt, wenn Heizkreis 2 definiert • Abschnitt „Abt. Fernsteuerung“ im Kapitel ist. „Fachmann/System“ zur Einrichtung der Fernsteuerung. CTC GSi 600...

  • Seite 103: Einstellungen Externe

    Ladevorgang zum EWQ-Speicher beendet werden soll. Sobald der Temperaturunterschied unter den Sollwert abfällt, wird die Einspeisung gestoppt. Ladetemperatur ºC 60 (10...95) Einstellung der maximal zulässigen Temperatur im EWQ- Speicher. Die Einspeisung wird beendet, sobald die Solltemperatur erreicht ist. CTC GSi 600...

  • Seite 104: Einstellungen Passive Kühlung

    Dieser Plan gilt in jeder Woche. Diese Menüleiste erscheint, wenn für „Passive Kühlung sperren“ ein Wochenprogramm erstellt wurde. Weitere Informationen zur Festlegung der Planung finden Sie hier: • Kapitel „Wochenprogramm“ • Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“ zur Einrichtung der Fernsteuerung. CTC GSi 600...

  • Seite 105: Einstellungen Kommunikation

    „OK“ bestätigen. Diese Auswahl ist nur möglich, wenn der Bildschirm mit dem Server verbunden ist. Menü: „Fachmann/Einstellungen/Kommunikation/MyUplink“ Folgende Werte werden angezeigt: • „Seriell“: Seriennummer „Token“: Token/ Verbindungskennung Diese Werte müssen bei der Kopplung in MyUplink eingegeben werden. CTC GSi 600...

  • Seite 106: Einstellungen Stromfühler

    Dazu muss vorher der Eingang für diese Funktion im Menü „Fachmann/System/ Fernsteuerung“ festgelegt worden sein Weitere Informationen zur Festlegung der Planung finden Sie hier: • Kapitel „Wochenprogramm“ • Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“ zur Einrichtung der Fernsteuerung. CTC GSi 600...

  • Seite 107: Einstellungen Smartgrid Wochenprogramm

    Zum Bestätigen drücken Sie „OK“. Menü: „Fachmann/Einstellungen/Meine Einstellungen laden“ 12.9.14 Werkseinstellungen laden Das Produkt wird mit werksseitig eingestellten Werten geliefert. In „Bank“ 1-3 gespeicherte Einstellungen werden gelöscht, sobald die Werkseinstellungen wiederhergestellt sind. Die angewählte Sprache wird wiederhergestellt. Mit OK bestätigen. CTC GSi 600...

  • Seite 108: System

    Niederspannungsanschlüsse sind Bezeichnung Position Anschlussart vorhanden, Siehe nachstehende Tabelle. Reihenklemme • Das drahtlose Zubehör der CTC SmartControl- A14 & A25 230 V Serie umfasst Funksensoren und Steuereinheiten, A24 & A25 230 V die Signale für Temperatur, Feuchtigkeit und Kleinspannung G33 &...

  • Seite 109: Einrichten Der Fernsteuerung, Beispiel

    Reihenklemme geöffnet = Heizbetrieb „Ein“ (in diesem Beispiel) Reihenklemme geschlossen = Heizbetrieb „Aus“ (in diesem Die Heizung ist ausgeschaltet, bis sie wieder startet Beispiel) (Normalmodus „Ein“), indem die Reihenklemme K24 geöffnet wird (kein Signal auf der Reihenklemme). CTC GSi 600...

  • Seite 110: Funktionen Der Fernsteuerung

    Normalmodus für das externe Steuersignal (standardmäßig offen (NO) / standardmäßig geschlossen (NC) festgelegt. Das Wochenprogramm wird im Menü „Heizung/ Kühlung“ erstellt. Weitere Informationen siehe Abschnitt „Nachtabsenkungstemperatur“ im Kapitel „Heizung/ Kühlung“. *CTC GSi kann bis zu 2 Heizkreise steuern. CTC GSi 600...
  • Seite 111 Menü „Warmwasser“ eingestellt werden. Auch das Wochenprogramm für zusätzliches Warmwasser erfolgt in diesem Menü. Weitere Informationen finden Sie im Abschnitt „Extra Warmwasser“, Kapitel „Warmwasser“. *CTC GSi kann bis zu 2 Heizkreise steuern. CTC GSi 600...
  • Seite 112 Ausschnitt aus dem Menü „Fachmann/Einstellungen/Pool“ Aktivieren Sie diese Funktion über ein externes Steuersignal • Zugriff auf die Programmierung erhalten Sie über oder ein Wochenprogramm. die Zeile „Sperrung Pool Wochenprogramm“. Weitere Informationen finden Sie im Abschnitt „Pool“, Kapitel „Fachmann/Einstellungen“. CTC GSi 600...
  • Seite 113 • geben Sie einen „Eingang“ für die fernzusteuernde Funktion an. Im Menü „Fachmann/Einstellungen“ • erhalten Sie über die Zeile „Umlaufanlage“ Zugriff Ausschnitt aus dem Menü „Fachmann/Einstellungen/ auf die Programmierung. Einstellungen“ Erstellen Sie ein Wochenprogramms „Umlaufanlage“. Weitere Informationen finden Sie im Abschnitt „Heizkreis“, Kapitel „Fachmann/Einstellungen“. CTC GSi 600...
  • Seite 114 Im Menü „Fachmann/System/Fernsteuerung“ • geben Sie einen „Eingang“ für die fernzusteuernde Funktion an. Im Menü „Fachmann/System/Wärmepumpe“ • legen Sie in der Zeile „Strömungswächter“ den Normalmodus für das externe Steuersignal (standardmäßig offen (NO) / standardmäßig geschlossen (NC) fest. CTC GSi 600...
  • Seite 115 • SmartGrid Niedertarif °C (Raumtemperatur: -1 °C) • SmartGrid Überkapazität °C (Raumtemperatur: -2 °C) Pool • SmartGrid Niedertarif °C (Pooltemperatur: +1 °C) • SmartGrid Überkapazität °C (Pooltemperatur: +2 °C) Warmwasser (WW) • SmartGrid Niedertarif °C (Speichertemperatur: +10 °C) • SmartGrid Überkapazität °C (Speichertemperatur: +10 °C) CTC GSi 600...

  • Seite 116: Funktion

    • in der Zeile „Ext. Geräuschreduzierung U/Sek“ legen Sie die für die Fernsteuerung geltenden Menü: „Fachmann/Einstellungen/Wärmepumpe“ Stellen Sie die für die Fernsteuerung geltenden Kompressordrehzahl fest. Kompressordrehzahl in der Zeile „Geräuschreduz. rps“ ein. Weitere Informationen finden Sie im Abschnitt „Wärmepumpe“, Kapitel „Fachmann/Einstellungen“. CTC GSi 600...
  • Seite 117 Kabel angeschlossen wird oder drahtlos funktioniert. • Drahtlos Wählen Sie „Drahtlos“ zum Verbinden der drahtlosen CTC-Raumfühler mit dem Heizkreis. Informationen zum Anschluss dieser Fühler finden Sie im Handbuch „Drahtloser CTC-Raumfühler“. • SmartControl SmartControl ist eine eigene Baureihe mit drahtlosem Zubehör.
  • Seite 118 • Ja Die WW-Umwälzung (WW-Kreis) mit Umwälzpumpe G40 muss vorher festgelegt werden. Diese Funktionsoption erfordert Erweiterungsplatine (A3; Zubehör), damit die WW- Zirkulation vom Produkt überwacht werden kann. • WW Alternative mit externer, nicht über das Produkt geregelter WW-Pumpe. Benötigt keine Erweiterungsplatine (A3). CTC GSi 600...
  • Seite 119 Menü: „Fachmann/System/Elektroheizung" Beispiele für Einstellungen des Normalbetriebs finden Sie im Abschnitt „Abt. Fernsteuerung“ im Kapitel „Fachmann/System“. 12.10.8 Abt. Externe Wärmequelle (EWQ) Externe Wärmequelle Nein (Ja/Nein) Hier wird angegeben, ob eine externe Wärmequelle an den Heizkreis angeschlossen werden soll. CTC GSi 600...
  • Seite 120 SmartControl ist eine eigene Baureihe mit drahtlosem Zubehör. Ist „SmartControl“ angewählt, muss der Verbindungskanal in der Zeile darunter ausgewählt werden. Dieses Zubehör ist über das Menü „Fachmann/System/SmartControl“ mit dem Heizkreis zu verbinden. Siehe „Installations- und Wartungshandbuch“ für das Zubehör CTC SmartControl. CTC GSi 600...
  • Seite 121 Software-Version Hier wird die Software-Version des SMS-Zubehörs angezeigt. HINWEIS: Weitere Informationen hierzu finden Sie im „Installations- und Wartungshandbuch“ für CTC SMS. 12.10.11 Def. SmartControl SmartControl ist eine Serie drahtlosen Zubehörs. SmartControl Nein (Ja/Nein) Bei „Ja“ kann SmartControl-Zubehör an den Heizkreis angeschlossen werden.

  • Seite 122: Service

    HK-Pumpe 2 Aus (Ein/Aus) Startet und stoppt die Heizkreispumpe 2. LED Raumfühler Aus (Ein/Aus) Die Alarmfunktion des Raumsensors kann von hier aus gesteuert werden. Ist diese Funktion aktiviert, leuchtet die rote LED des jeweiligen Raumsensors dauerhaft. Menü: „Fachmann/Service/Funktionstest/Heizkreis“ CTC GSi 600...

  • Seite 123: Test Wärmepumpe

    Test der elektrischen Heizung pro Phase und Schritt (Ein/Aus) Elektro-Einsatz L1A Aus (Aus/Ein) Elektro-Einsatz L1B Aus (Aus/Ein) Elektro-Einsatz L2A Aus (Aus/Ein) Elektro-Einsatz L2B Aus (Aus/Ein) Elektro-Einsatz L3A Aus (Aus/Ein) Menü: „Fachmann/Service/Funktionstest/Elektro-Einsatz“ Elektro-Einsatz L3B Aus (Aus/Ein) Elektro-Einsatz A13 Aus (Aus/Ein) CTC GSi 600...

  • Seite 124: Export Alarm Löschen

    Drucksensoren HT, LT), Temperatur (OP) und Strom (I) angezeigt werden. 12.11.9 Export Alarm löschen Für den Export von Störmeldungen im Störspeicher auf Menü: „Fachmann/Service/Alarme löschen“ ein USB-Speichergerät. Ein Speichersatz kann eine oder mehrere Störmeldungen sowie bestimmte Werte vor und nach deren Auslösung umfassen. CTC GSi 600...

  • Seite 125: Einstellungen Codiert

    Hinweis: Bei der Option „Werkseinstellung codiert“ darf sich nur ein offiziell befugter Servicetechniker anmelden. Werden die Werte ohne Genehmigung geändert, kann dies zu schwerwiegenden Betriebsproblemen und Störungen führen, die das Produkt beeinträchtigen. Des Weiteren verfällt in diesen Fällen der Gewährleistungsanspruch. CTC GSi 600...

  • Seite 126: Bericht An Usb

    Phasen der Stromfühler erkannt hat. Geräte im Haus, die viel Strom verbrauchen, müssen hierbei abgeschaltet sein. Vergewissern Sie sich außerdem, dass der Unterstützungsthermostat ausgeschaltet ist. 12.11.19 Neuinstallation Mit diesem Befehl wird die Installationssequenz erneut gestartet, siehe Kapitel „Erstinbetriebnahme“. CTC GSi 600...

  • Seite 127: Fehlersuche/-Behebung

    • Ist die Stromversorgung ausreichend? Erhöhen Sie ihn gegebenenfalls. Stellen Sie außerdem sicher, dass die elektrische Leistung nicht aufgrund von übermäßig hohen Stromlasten eingeschränkt ist (Lastüberwachung). • Steht das Produkt auf „Höchstzulässige Vorlauftemperatur“ oder ist ein zu niedriger Wert angegeben? CTC GSi 600...
  • Seite 128 Störung am Fühler vor. Überprüfen Sie die Temperatur des Solekreises im Menü „Aktuelle Betriebsinfo“. Wenn die Vorlauftemperatur während des Betriebs unter -5°C sinkt, beauftragen Sie einen Techniker mit der Überprüfung des Solekreises. CTC GSi 600...
  • Seite 129 Mechanismus versehen. Wenn ungewöhnliche Geräusche von einem hart schließenden Geschirrspüler oder Waschmaschinen kommen, kann dies mit einem Stoßdämpfer behoben werden. Ein Stoßdämpfer kann auch eine Alternative zu weich schließenden Wasserhähnen sein. CTC GSi 600...

  • Seite 130: Informationsmeldungen

    [I028] Urlaubszeit Geräte mit hohem Stromverbrauch gleichzeitig Wird bei der Einstellung der Urlaubsplanung angezeigt verwendet werden. Das Produkt drosselt in und bedeutet, dass die Raumtemperatur gesenkt und diesem Zeitraum die elektrische Leistung der kein Warmwasser erzeugt wird. Heizpatrone. CTC GSi 600...

  • Seite 131: Warnmeldungen

    Diese Mitteilung erscheint, wenn die WP-Steuerplatine (A5) nicht mit dem Motorschutz Motorschutz (A4) kommunizieren kann. [E086] Komm.fehler Diese Mitteilung erscheint, wenn die Displayplatine (A1) nicht mit der CTC Erweiterungsplatine Solarsteuerung/Erweiterungsplatine (A3) kommunizieren kann. [E035] Hochdruckschalter Der Hochdruckschalter im Kältekreis wurde ausgelöst. Setzen Sie den Alarm zurück und beobachten Sie, ob er erneut auftaucht.
  • Seite 132 Fühler, Speicher oben (B5), Fühler, EHS-Speicher (B47), Vorlauffühler 1 (B18), Vorlauffühler 2 (B2), Fühler Ausgang (B15), Raumfühler 1 (B11), Raumfühler 2 (B12), Solefühler Ausgang, Solefühler Eingang, Fühler WP Eingang, Fühler WP Ausgang, Fühler Heißgas, Fühler Sauggas, Fühler Hochdruck, Fühler Niederdruck. CTC GSi 600...
  • Seite 133 [E088] Treiber: 1 - Tritt dieser Fehler wiederholt auf, setzen Sie sich mit Ihrem Installateur in [E109] Treiber: 29 Verbindung und teilen Sie ihm gegebenenfalls den Fehlercode mit. Treiberfehler Kommunikationsfehler Keine Kommunikation zwischen elektrischem [E117] Treiber: offline Anschlusskasten und Wärmepumpentreiber. CTC GSi 600...
  • Seite 136 162 506 58-1 2020-09-16 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...

Diese Anleitung auch für:

Gsi 608Gsi 612Gsi 616

Inhaltsverzeichnis
