Überblick Endkunde

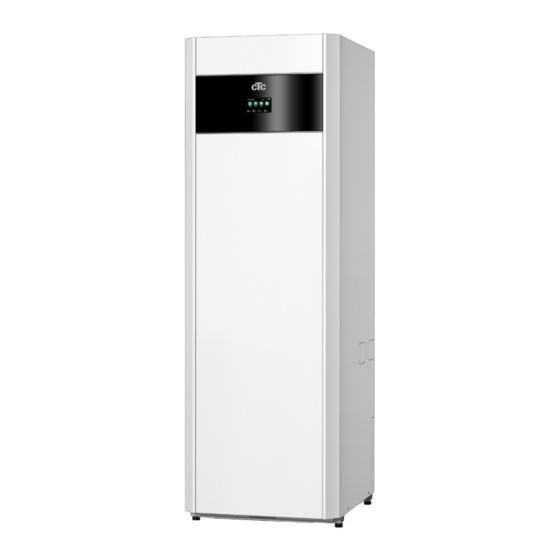

CTC GS / CTC GSi
Erdwärmepumpe
1. Unterschreiben Sie die Installations-Checkliste.
2. Die Registrierung Ihres Produkts auf unserer
Website (www.ctc.se/registrera-din-installation-
for-garanti/) ist Voraussetzung für Garantie
und Versicherung. (Seriennummer hinter
Magnetstreifen)
3. Entlüften Sie die Heizkörper und die Produkte ca.
einen Monat nach der Installation und danach
mindestens einmal jährlich.
4. Die Entlüftungsschrauben an beiden
automatischen Entlüftungsventilen müssen ca. 3
Monate nach Einbau geschlossen werden.
5. Bewegen/drehen Sie das Sicherheitsventil ca.
viermal im Jahr, damit es sich nicht festsetzt.

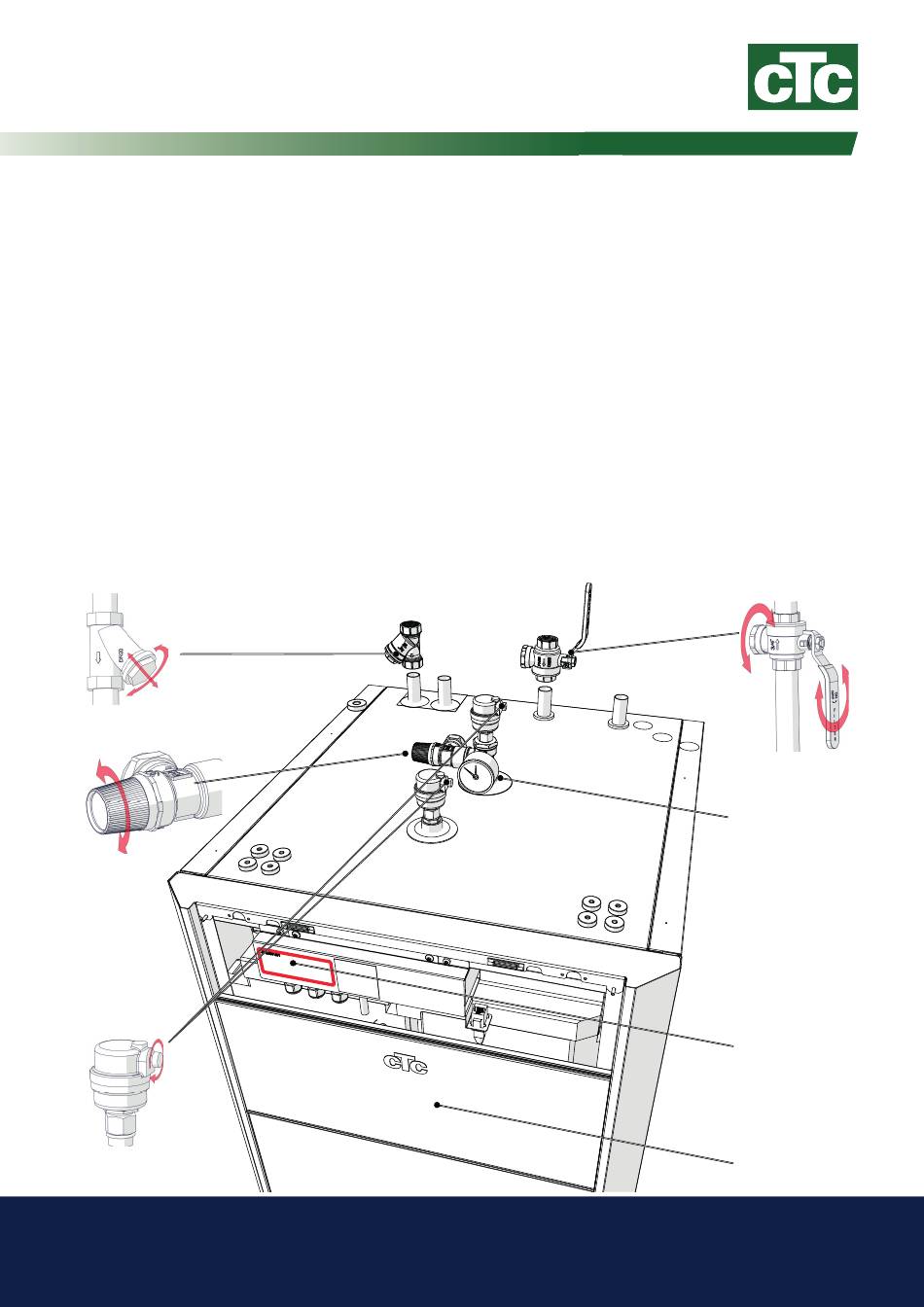

7. Schmutzfi lter für
Brauchwasser
3. & 5. Sicherheitsventile
4. Automatischer
Entlüfter
Lesen Sie die vollständigen Anleitungen in
der Installations- und Wartungsanleitung.
6. Überprüfen Sie den Systemdruck regelmäßig und
fragen Sie den Installateur, welchen Systemdruck
Ihr System haben sollte (normalerweise ca. 1
bar). Wenn der Druck zu niedrig ist, muss Wasser
nachgefüllt werden.
7. Der Schmutzfi lter (Wassereinlauf schließen,
Filter herausnehmen und reinigen) und das
Magnetfi lter-Kugelventil (Durchfl uss unterbrechen,
Filter herausnehmen und reinigen) sind
regelmäßig zu reinigen.
8. Stellen Sie die Heizkurve so ein, dass sich eine
angenehme Raumtemperatur ergibt. Überprüfen
Sie, ob die Thermostatventile an den Radiatoren
und an der Fußbodenheizung korrekt eingestellt
sind. Evtl. müssen sie geöffnet werden.
9. Stellen Sie den Warmwassermodus nach Ihren
Bedürfnissen ein.
7. Magnetfi lter-
Kugelventil
162 506 75-1
2020-09-16
6. Manometer
2. Die Seriennummer
für Registrierung und
Fehlerberichterstattung
befi ndet sich hinter dem
Magnetstreifen.
8. & 9. Touchscreen
