- Seite 1 162 606 06-2 2021-03-26 Providing sustainable energy solutions worldwide Installations- und Wartungsanleitung CTC EcoLogic S Wichtig! • Lesen Sie die Anleitung vor der Inbetriebnahme genau und verwahren Sie sie sorgfältig. • Übersetzung der Originalbetriebsanleitung.
- Seite 3 162 606 06-2 2021-03-26 Installations- und Wartungsanleitung CTC EcoLogic S...
-
Seite 4: Inhaltsverzeichnis
___________ CTC-Fernbedienung - Bildschirmspiegelung _______ MyUplink - App ________________________________________________ Erstinbetriebnahme _____________________________________________ Vor der Erstinbetriebnahme _______________________________ Erstinbetriebnahme __________________________________________ Betrieb und Wartung ___________________________________________ Fehlersuche/-behebung _____________________________________ Informationsmeldungen ____________________________________ Warnmeldungen ______________________________________________ 10. Anhang _________________________________________________________________ 10.1 Betriebsarten mit CTC EcoEl V2 ________________________ CTC EcoLogic S... -
Seite 5: Das Steuersystem Der Ctc Ecologic S Deckt Folgende Funktionen Ab
Lösung für den Anschluss weiterer Wärmepumpen an notwendigen Informationen, damit Sie CTC Ecologic S vorhandene Systeme; viele Jahre lang optimal nutzen können. CTC EcoLogic S kann direkt an die CTC EcoAir Außenluftwärmepumpe oder die CTC EcoPart Das Steuersystem der CTC EcoLogic S Erdwärmepumpe angeschlossen werden. -
Seite 6: Wichtig - Nicht Vergessen
Wartung • Das Gerät darf bei Umgebungstemperaturen von mehr als 60 °C nicht der Anlage nicht aufgestellt werden. beachtet werden, • Für CTC EcoAir/EcoPart ist die Software-Version HP-Steuerplatine erlischt die Haftung von Enertech 2020-11-01 oder höher erforderlich. Wenn die Softwareversion älter entsprechend... -
Seite 7: Sicherheitshinweise
Gerät spielen. Ohne Aufsicht darf die Reinigung und Wartung nicht von Kindern durchgeführt werden. Falls diese Anweisungen bei Installation, Betrieb und Wartung nicht beachtet werden, erlischt der Gewährleistungsanspruch gegenüber Enertech. CTC EcoLogic S... -
Seite 8: Konstruktion

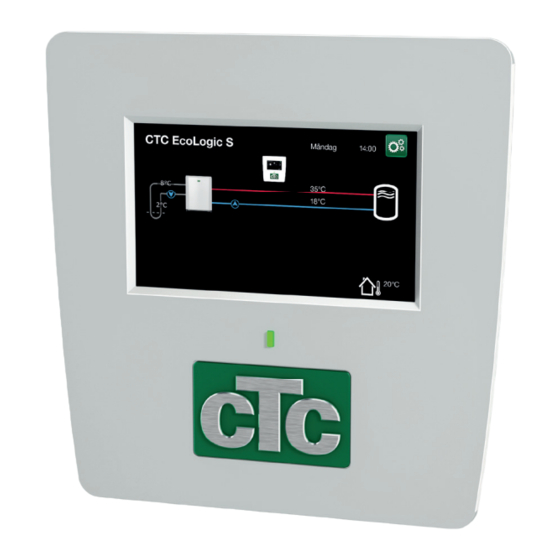

Konstruktion Anzeigegerät USB-Anschluss Anzeigegerät für Stromversorgung / interne Kommunikation Netzwerkverbindung (Ethernet) BMS-Anschluss Anzeigegerät Technische Daten CTC Nr. EcoLogic S (EcoAir / EcoPart) 6212576 / 6212593 Versorgungsspannung 24 V DC Außenfühler (CTC EcoPart) 2,2 kΩ Bildschirm 4,3-Zoll-Farb-Touchscreen Speicher sichert den Speicherinhalt bei Stromausfall... -
Seite 9: Lieferumfang
Lieferumfang Die folgende Abbildung zeigt die Hauptkomponenten der EcoLogic-Lieferung. Anzeigegerät für Kommunikationskabel – Wärmepumpe Außenfühler (für Anschluss an Wärmepumpe, Modell CTC EcoPart) Installations- und Wartungsanleitung Halterung für Anzeigegerät Ferrite CTC EcoLogic S... -
Seite 10: Ecologic S Einsatzbereiche
EcoLogic S Einsatzbereiche Heizungsanlagen mit/ohne 3-Wege-Ventil Beschreibung des Systems Aufgrund der Einstellungsmöglichkeiten in EcoLogic S kann der Betrieb der Wärmepumpe an die Bedingungen und Einstellungen des vorhandenen Kessels angepasst werden. Die Steuerung der vorhandenen Heizungsanlage steuert die Wärme- und Warmwasserverteilung ebenso wie bisher. -
Seite 11: Wärmepumpe Für Vorhandenes Heizsystem (Mit 3-Wege-Ventil)
ältere Heizsysteme angeschlossen sind, z.B. CTC EcoEl Beschreibung des Systems Für Anlagen, bei denen die vorhandene Wärmepumpe an den elektrischen Kessel CTC EcoEl V1/V2/V3 angeschlossen ist und die Wärmepumpe ausgetauscht werden muss. Bedingungen Die vorhandene Wärmepumpe wird durch eine neue Wärmepumpe ersetzt. Die Leistung des elektrischen Kessels ist begrenzt, um den Bedarf an zusätzlicher Energie zu minimieren. -
Seite 12: Wärmepumpe Zur Objektsteuerung (Bms)
Beschreibung des Systems Für Anlagen, bei denen die Wärmepumpe mit einer Objektsteuerung kommunizieren muss. Bedingungen EcoLogic S ist an ein lokales Netzwerk angeschlossen und Steuersignale an die Wärmepumpe werden über die BMS-Schnittstelle von der vorhandenen Objektsteuerung gesendet. Informationen zur Festlegung des Modbus TCP-Protokolls und des digitalen BMS- Eingangs sowie zu Einstellungen für Heizungs- und Warmwasser-Systeme fi nden Sie im... -
Seite 13: Detaillierte Beschreibung Der Menüs
Detaillierte Beschreibung der Menüs Startmenü Das Startmenü des Systems zeigt die Übersicht über die aktuellen Betriebsdaten. Hauptmenü Angeschlossene Wärmepumpe: CTC EcoAir (Luft/ Hauptmenü Angeschlossene Wärmepumpe: CTC EcoAir Wasser-WP). (Flüssigkeit/Wasser-WP). Das eingestellte System bestimmt, welche Symbole im Startmenü erscheinen: Steuersystem der Display CTC EcoLogic S Außentemperatur... -
Seite 14: Steuergerät Der Ecologic S
3.1.1 Steuergerät der EcoLogic S Klicken Sie im Startmenü auf das Display-Symbol und die Betriebsdaten der CTC EcoLogic werden angezeigt. Status HK/Aus Zeigt den Systemstatus. Vorlauf °C (48) Menü: „Steuergerät der EcoLogic S“ Zeigt die Ausgangstemperatur zum Pufferspeicher sowie den Sollwert in Klammern. -
Seite 15: Fachmann/Installateur
Anlage mit dem Touchscreen Ihres Geräts genauso steuern wie mit dem Bildschirm der Anlage. Lesen Menü: Fachmann/Info System Zum Menü „Fachmann/Info Sie dazu auch das Kapitel „CTC-Fernbedienung - System“ kommen Sie, wenn Sie die Schaltfl äche „i“ unten links im Menü „Fachmann“ anklicken. -
Seite 16: Display
Weitere Einstellungsmöglichkeiten fi nden Sie im Menü „Fachmann/Einstellungen/Kommunikation/Internet“. 3.2.2 Sprache Zur Sprachauswahl klicken Sie auf die entsprechende Fahne. Die gewählte Sprache wird durch eine grüne Umrandung gekennzeichnet. Mehr Sprachen fi nden Sie, wenn Sie herunterscrollen Menü: „Fachmann/Display/Sprache“ oder die Pfeiltaste nach unten drücken. CTC EcoLogic S... - Seite 17 Startmenü kann der Bildschirm gesperrt werden; es erscheint dann die Aufforderung, den Sperrcode einzugeben. Die Löschung eines Sperrcodes erfolgt in diesem Menü durch Eingabe von „0000“ anstelle des eingerichteten Sperrcodes. Schriftgröße Standard (Klein/Standard/Groß) Hier können Sie die Schriftgröße der Anzeige ändern. CTC EcoLogic S...
-
Seite 18: Einstellungen
Einstellungen für Heizkreis 3.3.1.1 Steuerung des Außenfühlers / der Steilheit EcoLogic S steuert auf der Grundlage der eingestellten Wärmekurve das Aufheizen des externen Menü: „Fachmann/Einstellungen“ Pufferspeichers. Die Steilheit der Wärmekurve gibt die Temperatur an, auf die der externe Pufferspeicher bei unterschiedlichen Außentemperaturen aufheizen muss. -
Seite 19: Fernsteuerung
Speicher für die Fernsteuerung. Diese Menüleiste wird angezeigt, wenn die externe Steuerung aktiv ist (wurde definiert). Menü: "Installer / Einstellungen / Heizkreis" zur Fernsteuerung Die anderen Einstellungen im Menü gelten, wenn die des externen WW-Speichers. externe Steuerung nicht aktiv ist. CTC EcoLogic S... -
Seite 20: Einstellungen Wärmepumpe
Außentemperatur T1 Gilt nur für modulierende Luft/Wasser-Wärmepumpen. Kompressorabschaltung bei Soletemp °C -5 (-7...10) Geben Sie die Soletemperatur an, bei der der Kompressor abgeschaltet werden soll. Gilt nur für Flüssigkeit/Wasser-Wärmepumpen. *Der Wert kann abhängig vom Wärmepumpenmodell unterschiedlich ausfallen. CTC EcoLogic S... -
Seite 21: Einstellungen Kommunikation
Mögliche Einstellungen: „gerade“, „ungerade“ oder „keine“ Stopp-Bit 1 (1/2) Menü: „Fachmann/Einstellungen/Kommunikation/BMS“ Mögliche Einstellungen: 1 oder 2 Modbus TCP-Port 502 (1...32767) Diese Menüleiste erscheint, wenn in der Zeile „Ethernet“ des Menüs „Fachmann/System/Fernsteuerung“ die Option „Modbus TCP“ festgelegt wurde. CTC EcoLogic S... -
Seite 22: Werkseinstellungen Laden
Zum Bestätigen drücken Sie „OK“. 3.3.6 Werkseinstellungen laden Das Produkt wird mit werksseitig eingestellten Werten geliefert. In „Bank“ 1-3 gespeicherte Einstellungen werden gelöscht, sobald die Werkseinstellungen wiederhergestellt sind. Die angewählte Sprache bleibt Menü: „Fachmann/Einstellungen/Meine Einstellungen laden“ erhalten. Bestätigen Sie mit „OK“. CTC EcoLogic S... -
Seite 23: System
• BMS Externe Steuerung erfolgt über BMS Legen Sie die Einstellungen im Menü „Fachmann/Defi n./ Kommunikation“ fest. Ethernet Aus/Modbus TCP Informationen zu den Einstellungen des Anschlusses Modbus TCP-Port fi nden Sie im Abschnitt „Kommunikation“ im Kapitel „Fachmann/Einstellungen“. CTC EcoLogic S... - Seite 24 Mit „Ja“ stellen Sie eine Verbindung mit dem lokalen Webserver her. Internetrouter und Firewall sind erforderlich. Nein (Ja/Nein) Menü: „Fachmann/System/Kommunikation“ Mit „Ja“ stellen Sie eine Verbindung mit dem drahtlosen SmartControl-Kommunikationszubehör oder WLAN her. Weitere Informationen finden Sie im Kapitel „Installation/ Kommunikation“. CTC EcoLogic S...
-
Seite 25: Service
Menü: „Fachmann/Service/Funktionstest/Wärmepumpe“ Kompressor Wärme Aus (Aus/Ein) Funktionstest der Kompressorheizung Tropfschalenheizung Aus (Aus/Ein) Funktionstest der Kondensatwannen- Heizung Heizung Kabel Aus (Aus/Ein) Funktionstest des Heizkabels 4-Wege-Ventil (Y11) Aus (Aus/Ein) Funktionstest des 4-Wege-Ventils (Y11), für die Luft/ Wasser-Wärmepumpe. CTC EcoLogic S... -
Seite 26: Export Alarm Löschen
Menüs Optionen anzeigen lassen, ohne einen Code verwenden zu müssen. 3.5.5 Schnellstart Kompressor Diese Verzögerung sorgt normalerweise dafür, Menü: „Fachmann/Service/Codierte Einstellungen“ dass der Kompressor erst 10 Minuten nach der Kompressorabschaltung wieder anläuft. Die Verzögerung wird auch bei Stromausfall oder bei Inbetriebnahme aktiviert. CTC EcoLogic S... -
Seite 27: Softwareupdate
Lesen Sie die Kapitel „Installationsanleitung“ und „Erstinbetriebnahme“. Hinweis: Unterbrechen Sie die Stromversorgung und starten Sie das Produkt nach dem Software- Update immer neu. Nach dem Neustart kann es einige Minuten dauern, bis der Bildschirm wieder funktioniert. CTC EcoLogic S... -
Seite 28: Parameterliste
Ladepumpe % Kalte Temp. Grenzwert Max rps Warme Temp. Grenze Max. rps warme Temp. Kompressorabschaltung bei Soletemp °C Solepumpe Auto Kommunikation Internet DHCP Auto DNS SNTP-Server Verbindungsgeschwindigkeit 10 Mbit MB-Adresse Baudrate 9600 Parität gerade Stopp-Bit Modbus TCP-Port CTC EcoLogic S... -
Seite 29: Elektroinstallation
Elektroinstallation Die Installation ist gemäß den geltenden Normen vorzunehmen. Installation und Anschlüsse der Anlage CTC Ecologic sind von einem zertifizierten Elektriker auszuführen. Die Verkabelung muss gemäß den jeweils vor Ort geltenden Anforderungen vorgenommen werden. Stromversorgung Versorgungsspannung 24V DC Die Stromversorgung der EcoLogic erfolgt über die Wärmepumpe, dazu dient das mitgelieferte Kommunikationskabel. -
Seite 30: Anschluss An Klemmenleiste Und Baugruppe A5
Anschluss an Klemmenleiste und Baugruppe A5 B A G Das Modell EcoLogic S kann über den Klemmenleiste an die Baugruppe der Wärmepumpe angeschlossen werden, siehe nachstehende Tabelle. Das werkseitig montierte Datenkabel entfernen und das Anzeige-/Datenkabel von EcoLogic S anschließen. Das vierte Kabel (gelb) ist mit dem Anschluss +VDC der Baugruppe zu verbinden. -
Seite 31: Anschluss Steuerplatine Ecoair/Ecopart
Außenfühler (EcoPart) K26 / 3-Wege-Ventil* ----- Thermostatsteuerung / Steuersignal 3-Wege-Ventil (DI1+GND). Gilt für Steuerplatine EcoAir 600 / EcoPart 600 K26 / 3-Wege-Ventil** Thermostatsteuerung / Steuersignal 3-Wege-Ventil (DI3+GND). Gilt für Steuerplatine EcoAir 400 / EcoPart 400 / EcoAir 500 CTC EcoLogic S... -
Seite 32: Installation Der Kommunikationsanlage
Auf der Rückseite der Anzeigeeinheit befi nden sich 3 Menü: „Fachmann/System/Kommunikation“ Kommunikationsanschlüsse. Kommunikation Anzeige Kommunikationsanschlüsse Anschluss 1 RS485-Anschluss ohne galvanischen Schutz Für externe Geräte, z. B. BMS, CTC AXS Abt. AXS: „Ja“ ermöglicht BMS über den RS485-Port und Router „CTC AXS“ Zubehör für... -
Seite 33: Ctc-Fernbedienung - Bildschirmspiegelung
Einrichtung von MyUplink „Fachmann/System/ Kommunikation/MyUplink – Ja“ Installieren der App • Die App kann im App Store oder unter Google Play heruntergeladen werden. • Erstellung eines Kontos • Die Anweisungen in der Hilfe-Funktion der App sind zu befolgen. CTC EcoLogic S... -
Seite 34: Erstinbetriebnahme
Prüfen Sie, ob alle elektrischen Kabel und Fühler richtig installiert und angeschlossen wurden, siehe Abschnitt „Elektroinstallation“. Stellen Sie sicher, dass die Wärmepumpe eingeschaltet ist. Überprüfen, ob der elektrische Kessel CTC EcoEl (gegebenenfalls) richtig an das System angeschlossen wurde. Erstinbetriebnahme Schalten Sie den Strom mit dem Sicherheitsschalter ein. Der Bildschirm schaltet sich ein. -
Seite 35: Betrieb Und Wartung
Sie verstehen, wie das System funktioniert und bedient sowie gewartet werden muss. Fehlersuche/-behebung Die Anlage CTC EcoLogic zeichnet sich durch einen zuverlässigen Betrieb, höchsten Komfort und eine lange Haltbarkeit aus. Im Folgenden finden Sie verschiedene Tipps, die Ihnen im Falle einer Fehlfunktion weiterhelfen können. - Seite 36 Motorschutz Die Anlage CTC EcoLogic überwacht fortwährend den Betriebsstrom des Kompressors. Falls dieser einen Grenzwert überschreitet, wird ein Alarm ausgelöst. Bei Auftreten einer Störung wird die Meldung „Motorschutz hoher Strom“ angezeigt. Die Störung kann folgende Ursache haben: • Phasenausfall oder Netzstörung. Überprüfen Sie die Sicherungen.
-
Seite 37: Informationsmeldungen
Display zu betätigen. Wurden mehrere Alarmmeldungen ausgelöst, werden sie nacheinander angezeigt. Eine andauernde Störung muss behoben werden, bevor der Alarm zurückgesetzt werden kann. Manche Alarmmeldungen werden automatisch zurückgesetzt, sobald die Störung nicht mehr besteht. [E055] Phasenreihenfolge falsch CTC EcoLogic S... -
Seite 38: Beschreibung
[E044] Stopp, hohe Kompr.-Temp Diese Meldung erscheint, wenn die Kompressortemperatur hoch ist. Setzen Sie den Alarm zurück und beobachten Sie, ob er erneut auftaucht. Tritt dieser Fehler wiederholt auf, setzen Sie sich mit dem Installateur in Verbindung. CTC EcoLogic S... - Seite 39 [E088] Treiber: 1 - Tritt dieser Fehler wiederholt auf, setzen Sie sich mit Ihrem Installateur in [E109] Treiber: 29 Verbindung und teilen Sie ihm gegebenenfalls den Fehlercode mit. Treiberfehler. Kommunikationsfehler Keine Kommunikation zwischen elektrischem [E117] Treiber: offline Anschlusskasten und Wärmepumpentreiber. CTC EcoLogic S...
-
Seite 40: 10. Anhang
10. Anhang 10.1 Betriebsarten mit CTC EcoEl V2 Es handelt sich um eine Option, bei der CTC EcoAir an den elektrischen Kessel CTC EcoEl V2 angeschlossen wird. 10.1.1 Installation • Trennen Sie die Stromversorgung zu den Geräten. • Schließen Sie die Absperrventile unter CTC EcoEl. -
Seite 41: Programmierung Der Ctc Ecoel
10.1.2 Programmierung der CTC EcoEl CTC EcoEl ist nur für einen elektrischen Kessel programmiert. • Halten Sie die Taste „D“ gedrückt, bis das nächste Menü angezeigt wird. • Wird Raumtemperatur angezeigt, drücken Sie erneut „D“ und „LOG/ DIAGNOSIS/INST/MANUAL“ wird angezeigt (siehe 1.) •... - Seite 42 CURRENT 8.7A EL.BOILER EL.BOILER MAIN FUSE MIX. VALVE OPEN 50% MIXING VALVE DELAY 180 min PROGRAM XXXXX MAIN FUSE DATE 20-05-12 PRIM. FLOW ( AT -15 OUTDOOR) 60c HEATING OFF AT OUTDOOR TEMP MAX PERMIT. PRIM. FLOW CTC EcoLogic S...
- Seite 45 162 606 06-2 2021-03-26 Enertech AB. P.O Box 309 SE-341 26 Ljungby Sweden. www.ctc.se, www.ctc-heating.com...
