5.4

Mehrere Distanzsensoren anordnen

8021822/19HC/2021-10-15 | SICK
Irrtümer und Änderungen vorbehalten
4
ca. 1° ... 3°
3
2
1

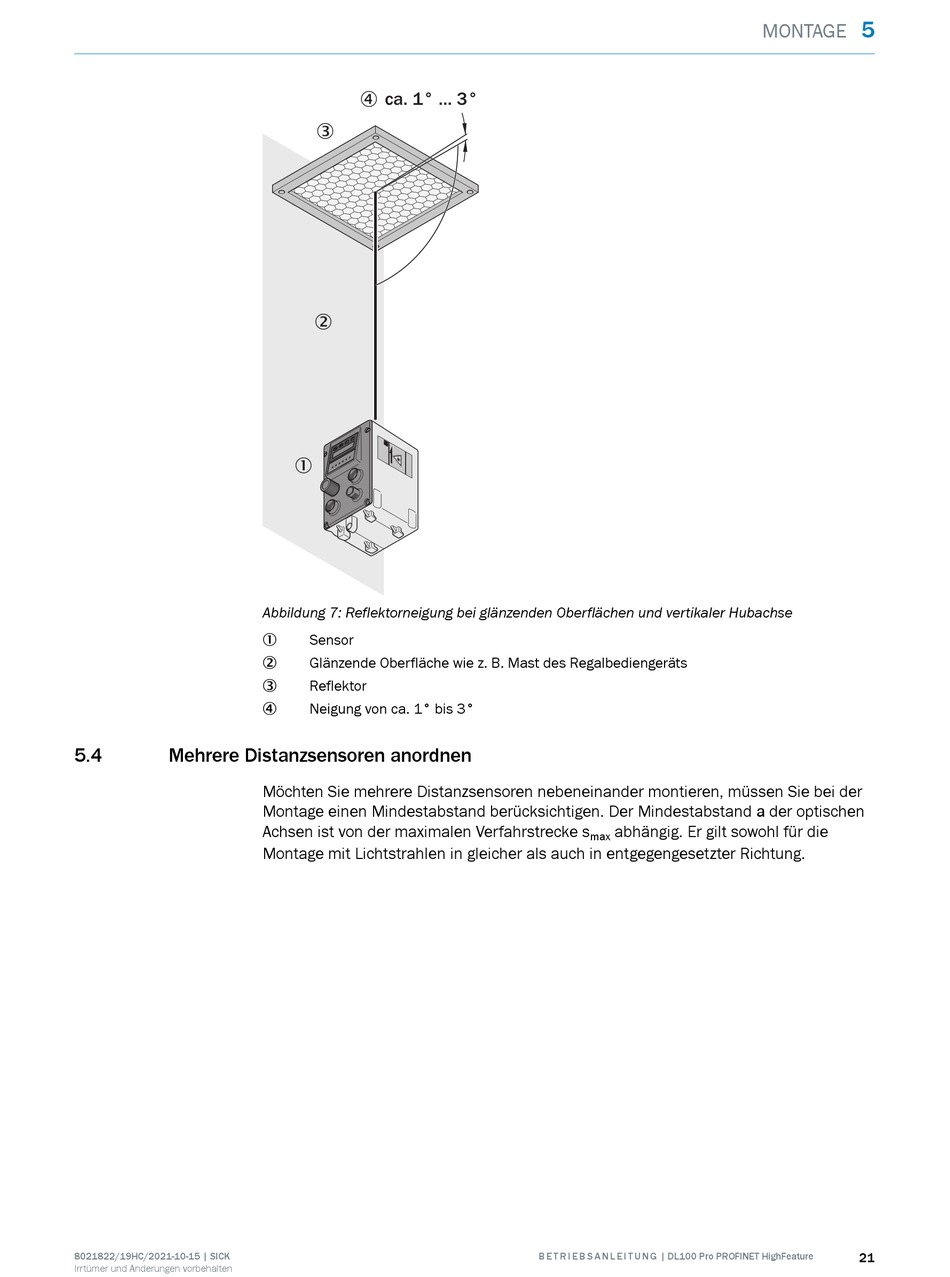

Abbildung 7: Reflektorneigung bei glänzenden Oberflächen und vertikaler Hubachse
Sensor
1
Glänzende Oberfläche wie z. B. Mast des Regalbediengeräts
2
Reflektor
3
Neigung von ca. 1° bis 3°
4
Möchten Sie mehrere Distanzsensoren nebeneinander montieren, müssen Sie bei der
Montage einen Mindestabstand berücksichtigen. Der Mindestabstand a der optischen
Achsen ist von der maximalen Verfahrstrecke s
Montage mit Lichtstrahlen in gleicher als auch in entgegengesetzter Richtung.
abhängig. Er gilt sowohl für die
max
