5.6

Ausrichthalterung und Distanzsensor montieren

8021822/19HC/2021-10-15 | SICK
Irrtümer und Änderungen vorbehalten
1
3

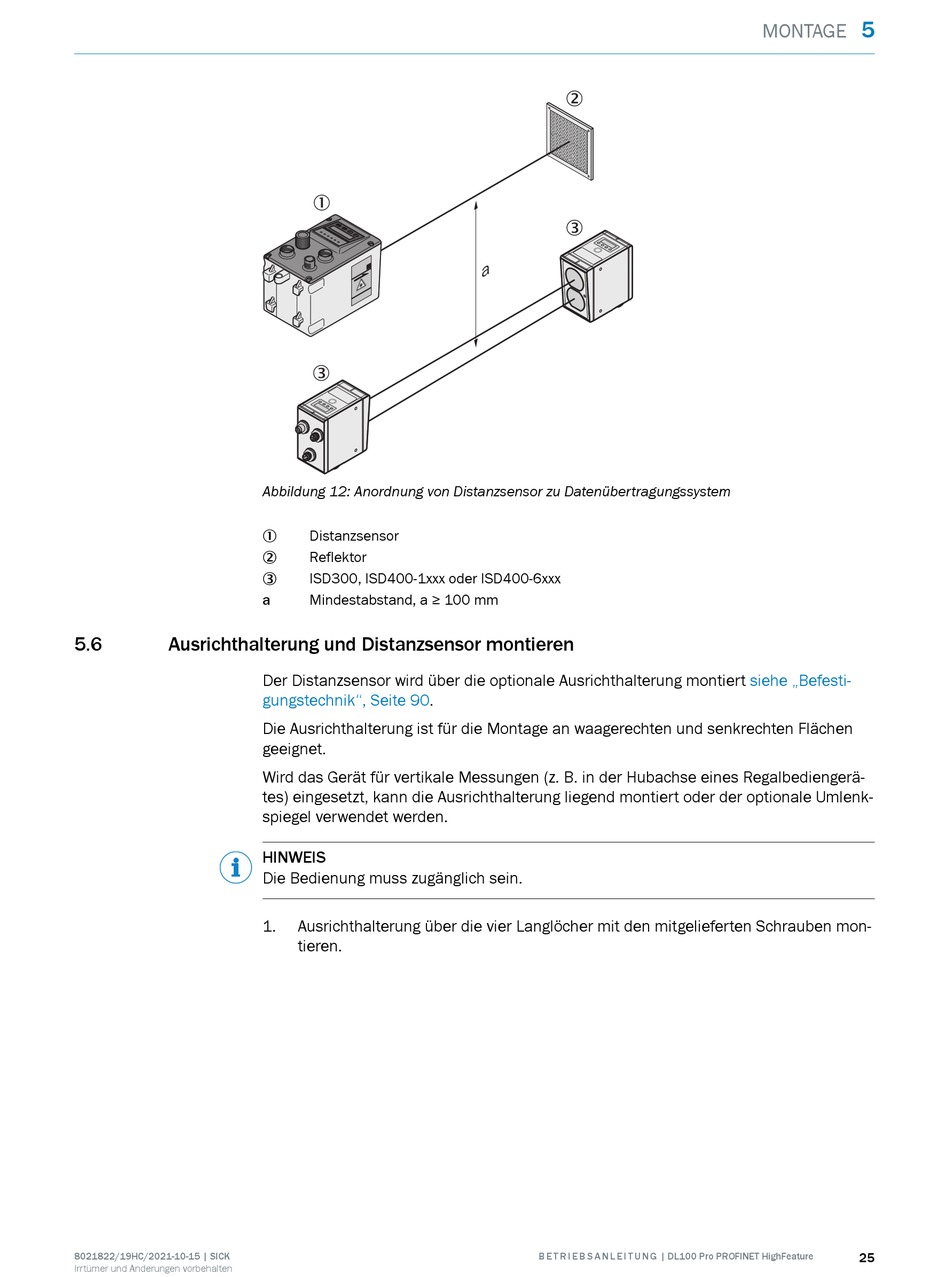

Abbildung 12: Anordnung von Distanzsensor zu Datenübertragungssystem
Distanzsensor
1
Reflektor
2
ISD300, ISD400-1xxx oder ISD400-6xxx
3
a Mindestabstand, a ≥ 100 mm
Der Distanzsensor wird über die optionale Ausrichthalterung montiert
gungstechnik", Seite 90.
Die Ausrichthalterung ist für die Montage an waagerechten und senkrechten Flächen
geeignet.
Wird das Gerät für vertikale Messungen (z. B. in der Hubachse eines Regalbediengerä‐
tes) eingesetzt, kann die Ausrichthalterung liegend montiert oder der optionale Umlenk‐
spiegel verwendet werden.
HINWEIS
Die Bedienung muss zugänglich sein.
1. Ausrichthalterung über die vier Langlöcher mit den mitgelieferten Schrauben mon‐
tieren.
2
3
a
