3
FUNKTION UND EINSATZ
3.3

Typenschild

3.4

Anzeige- und Bedienelemente

3.4.1

LEDs

14 B E T R I E B S A N L E I T U N G | DL100 Pro PROFINET HighFeature
Auf dem Typenschild befinden sich Informationen zur Identifikation des Geräts.
9
ß
8
6
7
5

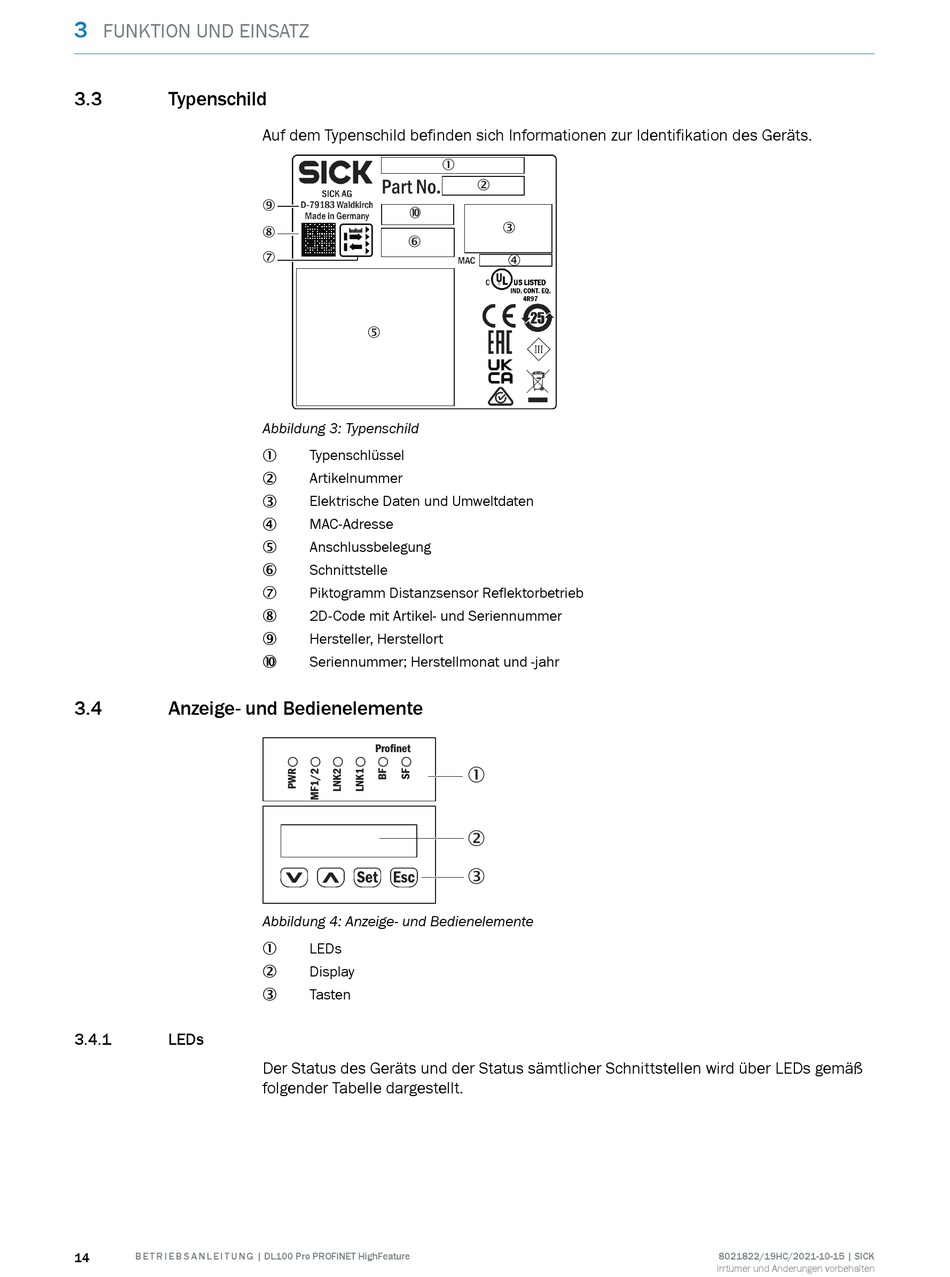

Abbildung 3: Typenschild
Typenschlüssel
1
Artikelnummer
2
Elektrische Daten und Umweltdaten
3
MAC-Adresse
4
Anschlussbelegung
5
Schnittstelle
6
Piktogramm Distanzsensor Reflektorbetrieb
7
2D-Code mit Artikel- und Seriennummer
8
Hersteller, Herstellort
9
Seriennummer; Herstellmonat und -jahr
ß
Profinet
Set Esc
Abbildung 4: Anzeige- und Bedienelemente
LEDs
1
Display
2
Tasten
3
Der Status des Geräts und der Status sämtlicher Schnittstellen wird über LEDs gemäß
folgender Tabelle dargestellt.
1
2
3
4
1
2
3
