5

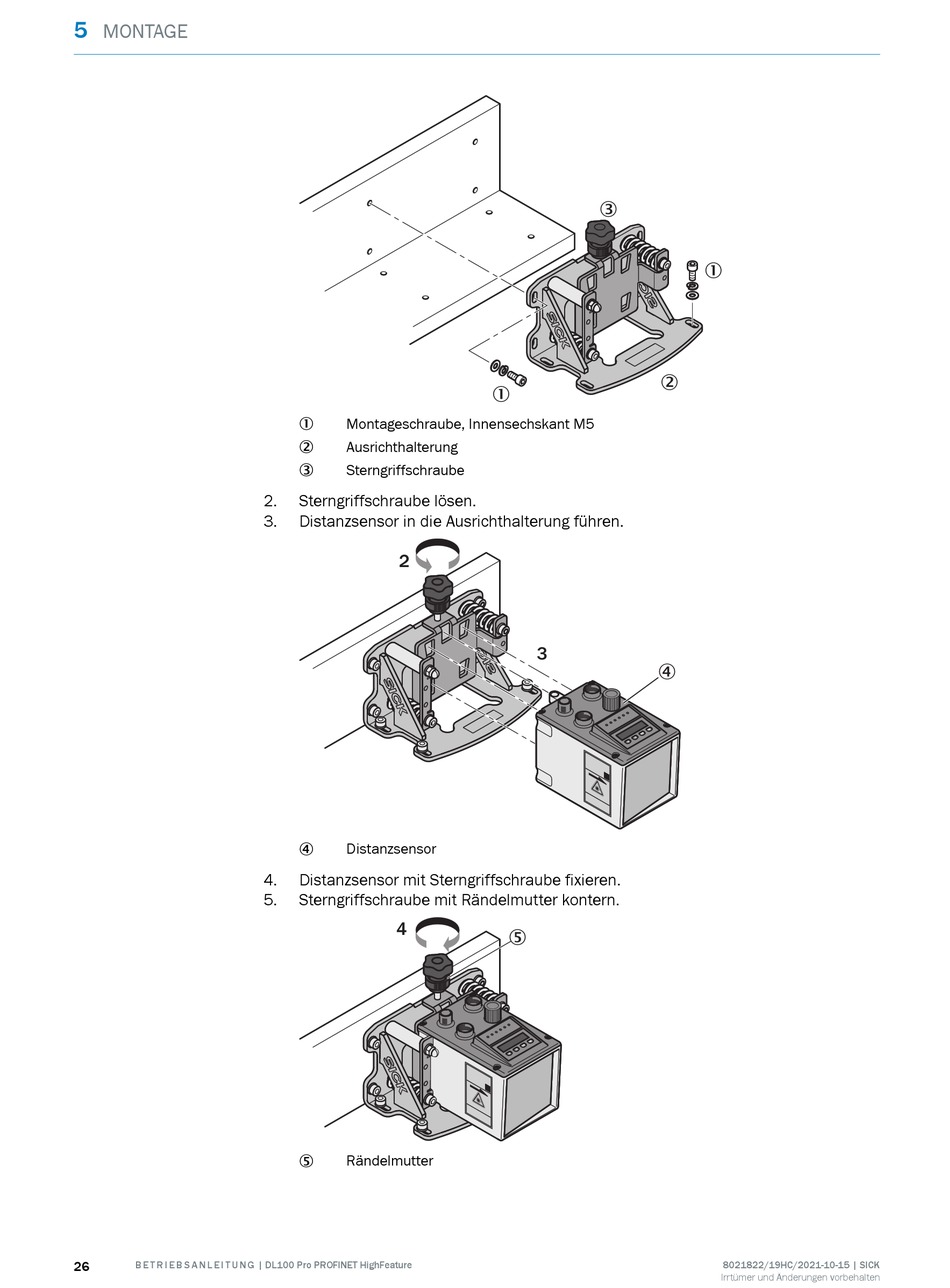

MONTAGE
26 B E T R I E B S A N L E I T U N G | DL100 Pro PROFINET HighFeature
Montageschraube, Innensechskant M5
1
Ausrichthalterung
2
Sterngriffschraube
3
2. Sterngriffschraube lösen.
3. Distanzsensor in die Ausrichthalterung führen.
2
Distanzsensor
4
4. Distanzsensor mit Sterngriffschraube fixieren.
5. Sterngriffschraube mit Rändelmutter kontern.
4
Rändelmutter
5
3
2
1
3
4
5
1
