MONTAGE
20 B E T R I E B S A N L E I T U N G | DL100 Pro PROFINET HighFeature
1

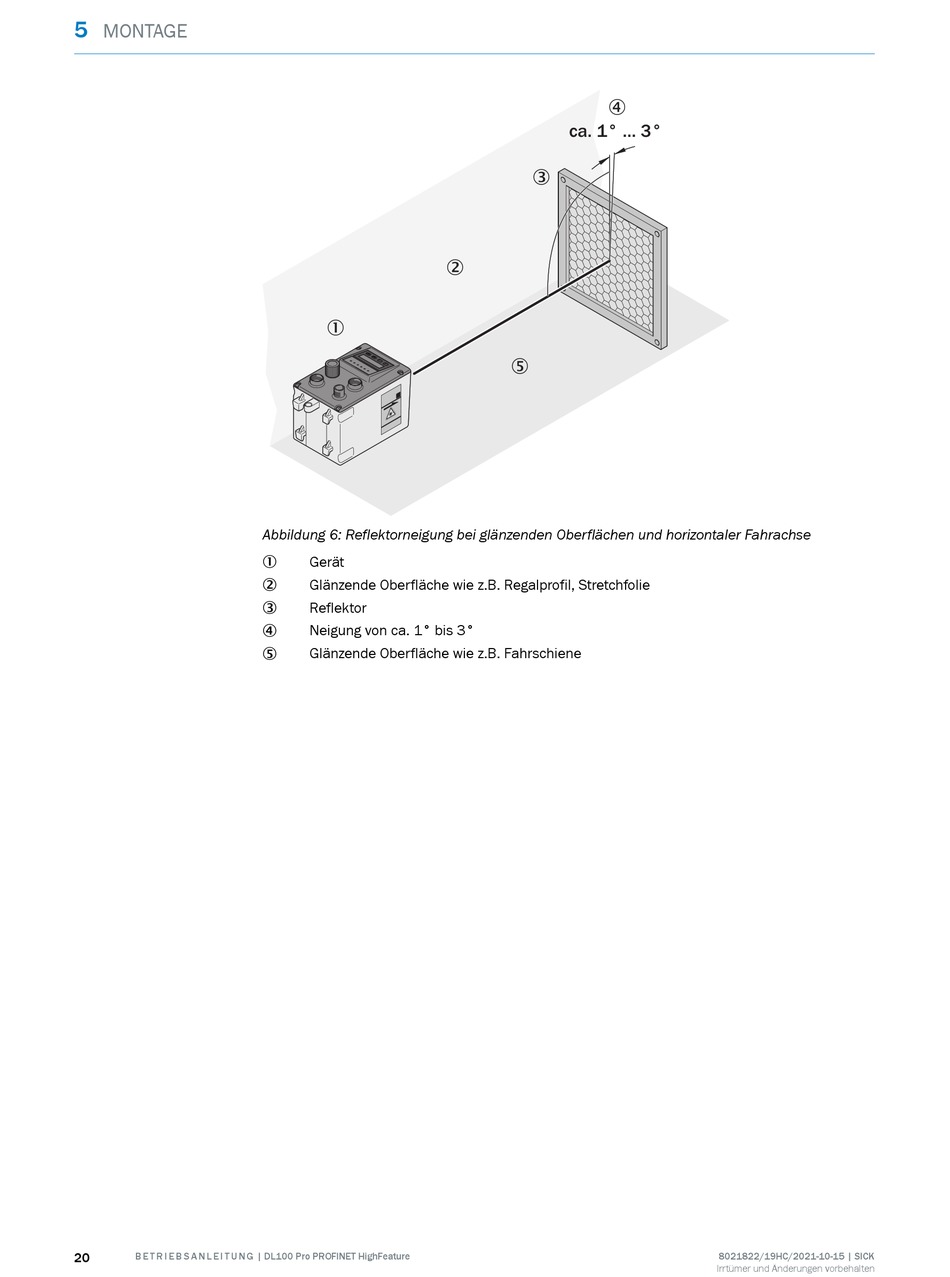

Abbildung 6: Reflektorneigung bei glänzenden Oberflächen und horizontaler Fahrachse
Gerät
1
Glänzende Oberfläche wie z.B. Regalprofil, Stretchfolie
2
Reflektor
3
Neigung von ca. 1° bis 3°
4
Glänzende Oberfläche wie z.B. Fahrschiene
5
4
ca. 1° ... 3°
3
2
5
