13.9 Maßbild
8021822/19HC/2021-10-15 | SICK
Irrtümer und Änderungen vorbehalten
3
4
20 34.7
(1.37)
(0.79)
69.4
(2.73)

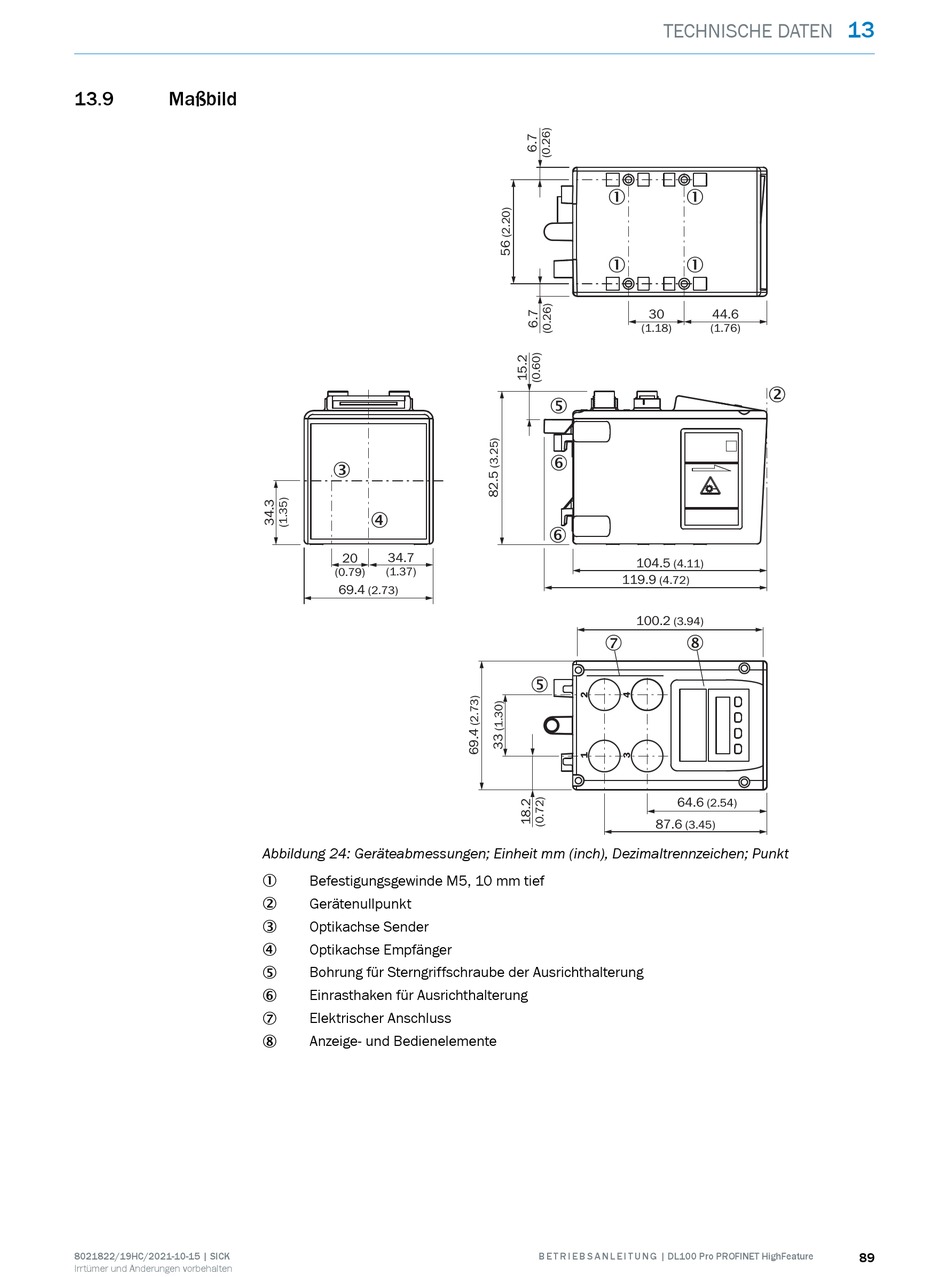

Abbildung 24: Geräteabmessungen; Einheit mm (inch), Dezimaltrennzeichen; Punkt
Befestigungsgewinde M5, 10 mm tief
1
Gerätenullpunkt
2
Optikachse Sender
3
Optikachse Empfänger
4
Bohrung für Sterngriffschraube der Ausrichthalterung
5
Einrasthaken für Ausrichthalterung
6
Elektrischer Anschluss
7
Anzeige- und Bedienelemente
8
TECHNISCHE DATEN
1 1
1 1
30
(1.18) (1.76)
5
6
6
104.5
(4.11)
119.9
(4.72)
100.2
(3.94)
7 8
5
64.6
(2.54)
87.6
(3.45)
