MONTAGE
22 B E T R I E B S A N L E I T U N G | DL100 Pro PROFINET HighFeature
Lichtstrahlen in gleicher Richtung
s
1
1

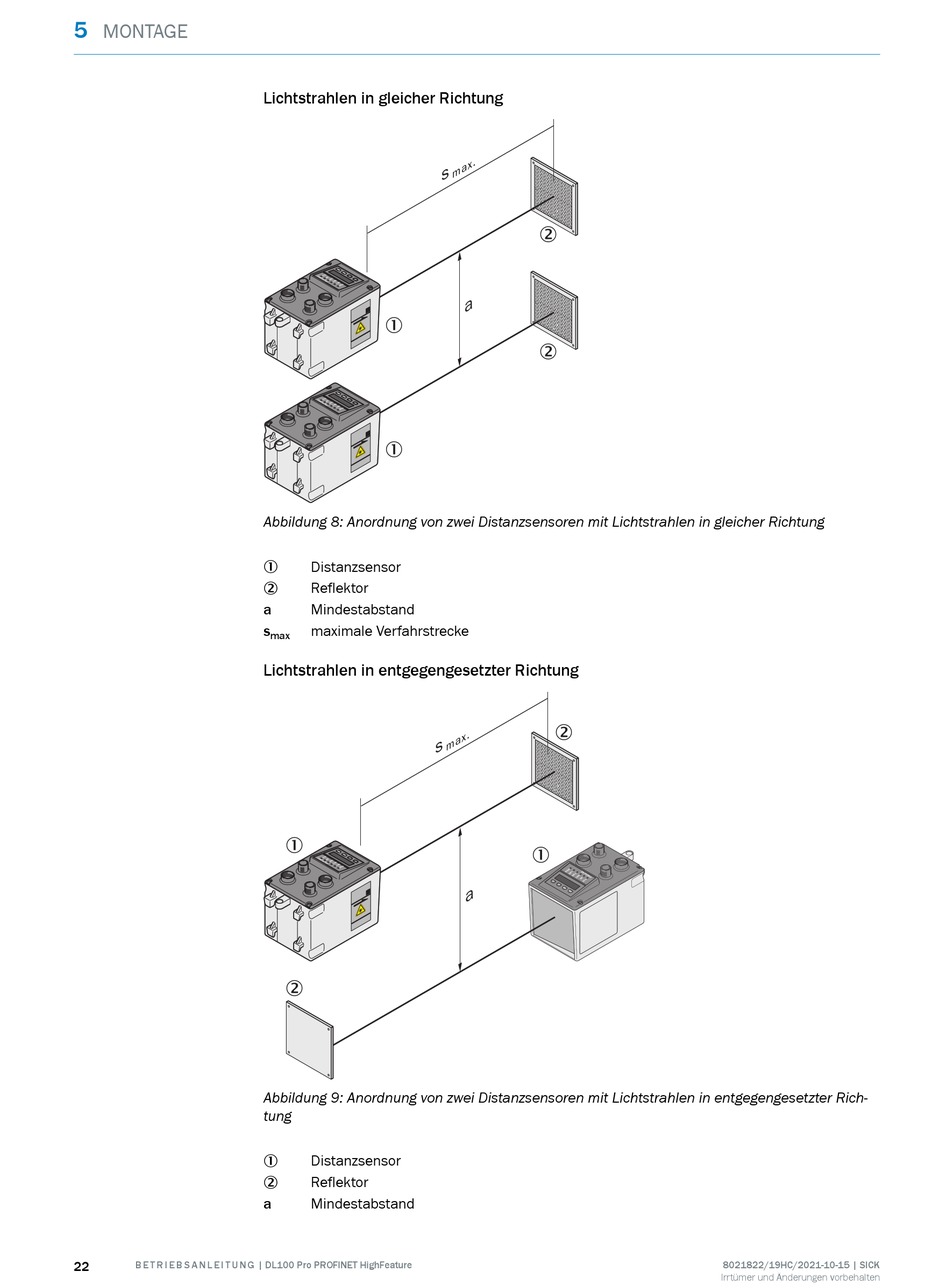

Abbildung 8: Anordnung von zwei Distanzsensoren mit Lichtstrahlen in gleicher Richtung
Distanzsensor
1
Reflektor
2
a Mindestabstand
s maximale Verfahrstrecke
max
Lichtstrahlen in entgegengesetzter Richtung
s
1
2
Abbildung 9: Anordnung von zwei Distanzsensoren mit Lichtstrahlen in entgegengesetzter Rich‐
tung
Distanzsensor
1
Reflektor
2
a Mindestabstand
x .
m a
2
a
2
2
x .
m a
1
a
