6
ELEKTRISCHE INSTALLATION
6.3 Gerät elektrisch anschließen
32 B E T R I E B S A N L E I T U N G | DL100 Pro PROFINET HighFeature
1
2 3
4

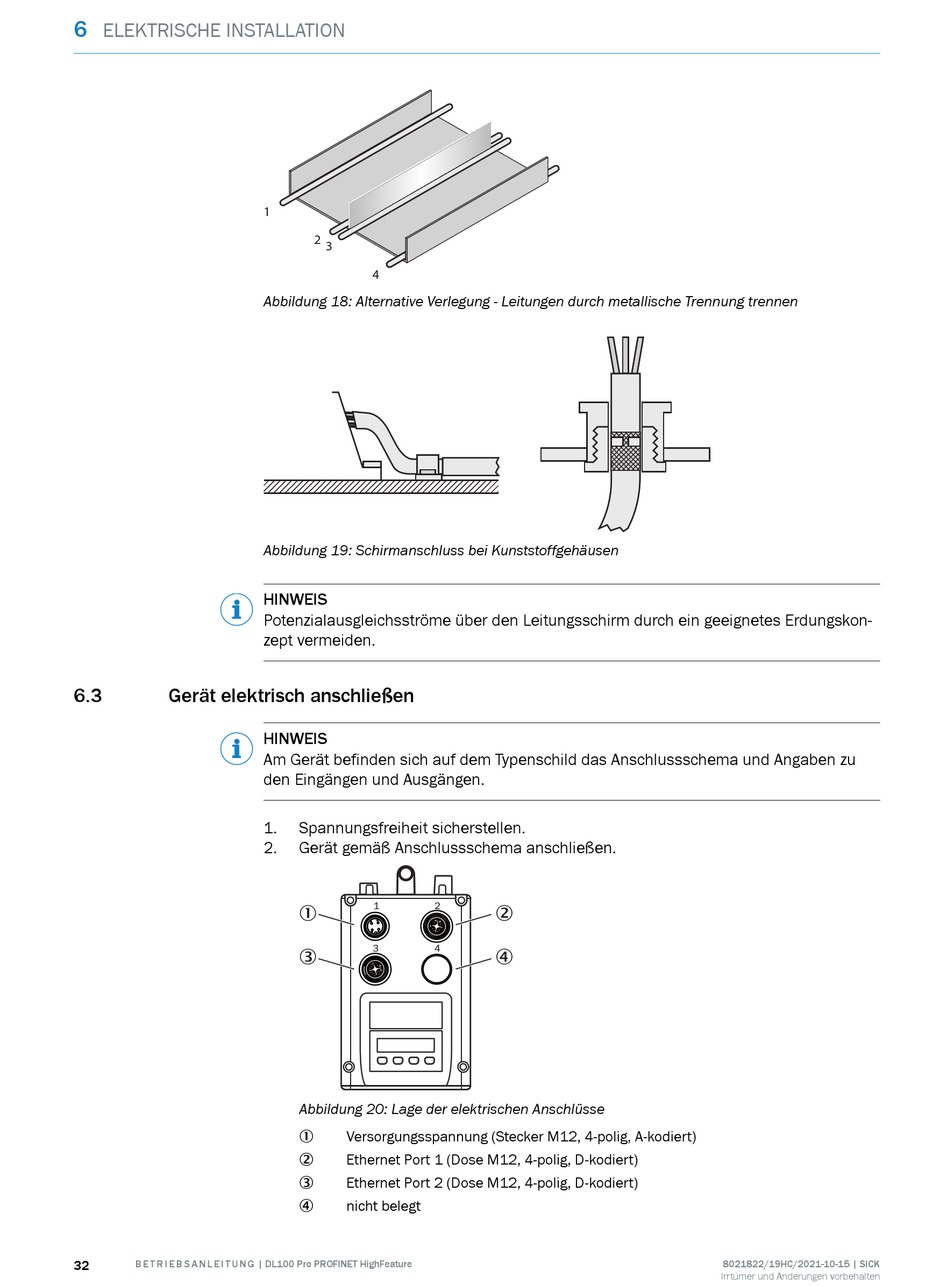

Abbildung 18: Alternative Verlegung - Leitungen durch metallische Trennung trennen
Abbildung 19: Schirmanschluss bei Kunststoffgehäusen
HINWEIS
Potenzialausgleichsströme über den Leitungsschirm durch ein geeignetes Erdungskon‐
zept vermeiden.
HINWEIS
Am Gerät befinden sich auf dem Typenschild das Anschlussschema und Angaben zu
den Eingängen und Ausgängen.
1. Spannungsfreiheit sicherstellen.
2. Gerät gemäß Anschlussschema anschließen.
1 2
1
3 4
3
Abbildung 20: Lage der elektrischen Anschlüsse
Versorgungsspannung (Stecker M12, 4-polig, A-kodiert)
1
Ethernet Port 1 (Dose M12, 4-polig, D-kodiert)
2
Ethernet Port 2 (Dose M12, 4-polig, D-kodiert)
3
nicht belegt
4
2
4
