B E T R I E B S A N L E I T U N G
DL100 Pro EtherCAT®
Distanzsensor

Werbung

loading

Verwandte Anleitungen für SICK DL100 Pro EtherCAT

Inhaltszusammenfassung für SICK DL100 Pro EtherCAT

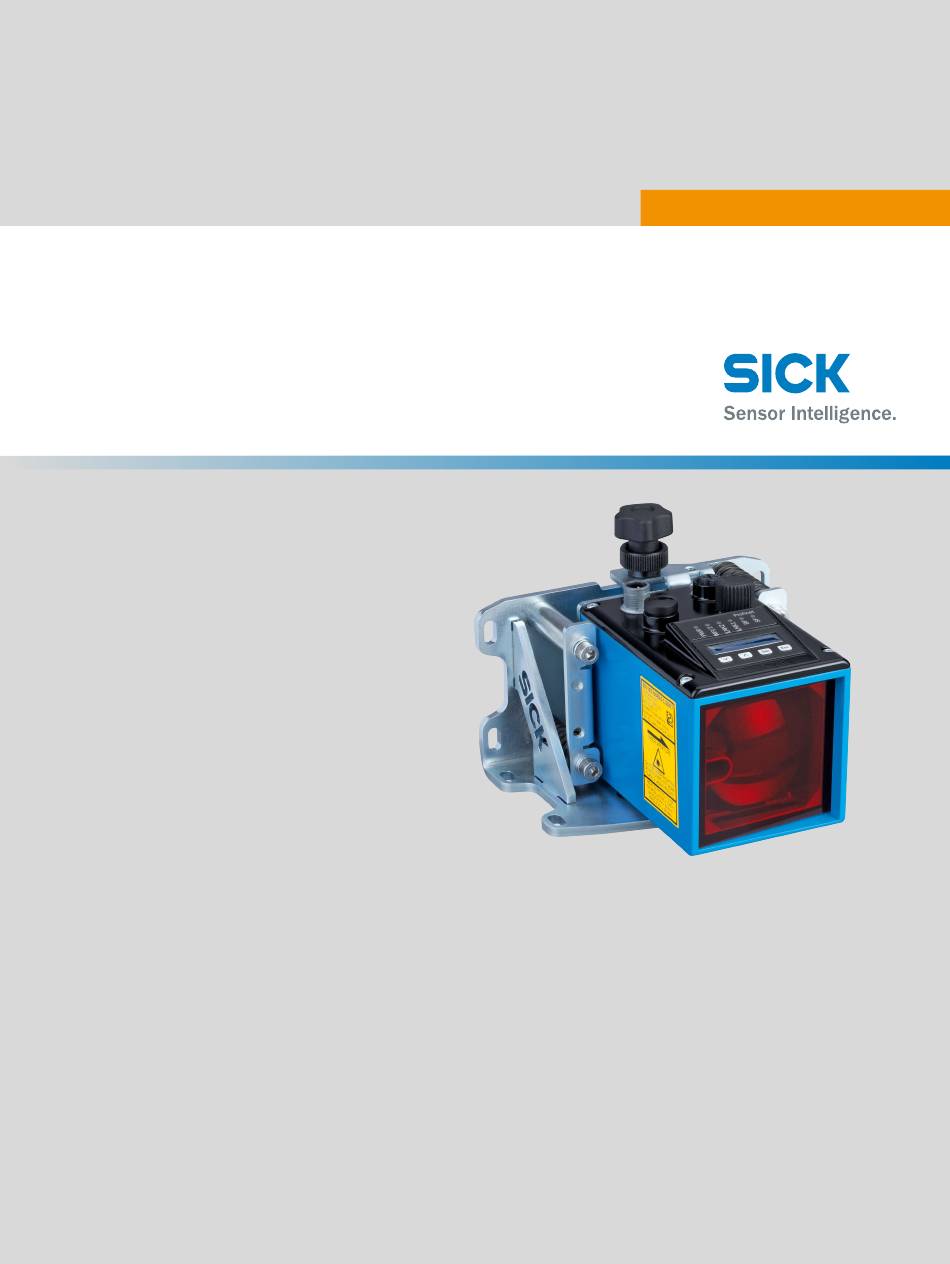

  • Seite 1 B E T R I E B S A N L E I T U N G DL100 Pro EtherCAT® Distanzsensor...
  • Seite 2 Dieses Dokument ist ein Originaldokument der SICK AG.           B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 3 Ausrichthalterung und Distanzsensor montieren........Distanzsensor und Reflektor zueinander ausrichten......Empfangspegel..................Elektrische Installation..............29 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 4 10.6 Geräteprofil CiA 406 Absolut Linear Encoder (6000h bis 9FFFh)..Instandhaltung................... 66 11.1 Reinigung....................11.2 Wartungsplan.................... B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 5 14.1 Befestigungstechnik................. 14.2 Kühlgehäuse..................... Anhang....................77 15.1 Menüstruktur.................... 15.2 Konformitätserklärungen und Zertifikate..........8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 6 … hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und störungsfreien Betrieb hervor. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 7 CAD-Daten und Maßzeichnungen • Zertifikate (z. B. Konformitätserklärung) • Weitere Publikationen • Software • Zubehör 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 8 Erkenntnisse und Erfahrungen zusammengestellt. Der Hersteller übernimmt keine Haf‐ tung für Schäden aufgrund: B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 9 Abschnitten dieser Produktdokumentation, um Gesundheitsgefahren zu redu‐ zieren und gefährliche Situationen zu vermeiden. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 10 Im Gerät ist ein Laser der Klasse 2 eingebaut. Das Gehäuse ist mit einem Warnschild gekennzeichnet. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK...
  • Seite 11 {P/N} entspricht der Artikelnummer des Produkts, siehe Typenschild. {S/N} entspricht der Seriennummer des Produkts, siehe Typenschild (falls angegeben). 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 12 Die gemessene Distanz wird über die Datenschnittstelle übertragen und kann beispiels‐ weise in einer Steuerung oder einem Lage-Regelkreis weiterverwendet werden. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK...
  • Seite 13 Der Status des Geräts und der Status sämtlicher Schnittstellen wird über LEDs gemäß folgender Tabelle dargestellt. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 14 Distanzwert angezeigt. In dieser Betriebsart können weitere Prozesswerte angezeigt werden. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 15 Wert/Optionseingabe eines Parameters ohne Speicherung verlassen. ■ Rücksprung in die nächsthöhere Menüebene oder in die Messwertanzeige. ■ 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 16 Bei Lagerung länger als 3 Monate regelmäßig den allgemeinen Zustand aller Komponenten und der Verpackung kontrollieren. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 17 Der Reflektor muss immer mindestens 100 mm x 100 mm groß sein, auch wenn der Lichtfleck aufgrund einer geringen Messdistanz kleiner ist. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 18 Wird der Sensor in der Hubachse des Regalbediengerätes montiert, den Reflektor ■ weg vom Mast neigen siehe Abbildung 7, Seite B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 19 Reflektor Neigung von ca. 1° bis 3° Glänzende Oberfläche wie z.B. Fahrschiene 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 20 Er gilt sowohl für die Montage mit Lichtstrahlen in gleicher als auch in entgegengesetzter Richtung. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK...
  • Seite 21 Abbildung 9: Anordnung von zwei Distanzsensoren mit Lichtstrahlen in entgegengesetzter Rich‐ tung Distanzsensor Reflektor Mindestabstand 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 22 Abbildung 10: Anordnung von Distanzsensor DL100-2xxAxxxx zu Datenübertragungssystem ISD400-7xxx Distanzsensor DL100-2xxAxxxx Reflektor ISD400-7xx1, rot ISD400-7xx2, infrarot Mindestabstand Maximale Verfahrstrecke B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 23 100 mm eingehalten werden. Die maximale Messdistanz und Variante des Distanzsensors haben auf den Mindestabstand keinen Einfluss. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 24 Die Bedienung muss zugänglich sein. Ausrichthalterung über die vier Langlöcher mit den mitgelieferten Schrauben mon‐ tieren. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 25 Distanzsensor in die Ausrichthalterung führen. Distanzsensor Distanzsensor mit Sterngriffschraube fixieren. Sterngriffschraube mit Rändelmutter kontern. Rändelmutter 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 26 Abbildung 14: Distanzsensor in Y-Richtung ausrichten Stellschraube M5 Innensechskant zum Ausrichten des Distanzsensors in Y-Richtung B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 27 –63 –68 –72 –77 –76 –81 –84 –89 –85 –90 –91 –96 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 28 Abbildung 15: Signaldämpfung abhängig von der Distanz zwischen Gerät und Reflektor Typische Signaldämpfung Maximale Signaldämpfung Dämpfung in dB Distanz in m B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 29 ■ Potenzialausgleichsleiter verbinden. Potenzialausgleichsströme über den Leitungsschirm durch geeignete Maßnahmen ■ vermeiden. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 30 Abbildung 16: Leitungen rechtwinklig kreuzen Abbildung 17: Ideale Verlegung - Leitungen in verschiedenen Kabelkanälen verlegen B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 31 EtherCAT® IN (Dose M12, 4-polig, D-codiert) EtherCAT® OUT (Dose M12, 4-polig, D-codiert) nicht belegt 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 32 Datensignal senden + Datensignal empfangen + Tx– Datensignal senden – Rx– Datensignal empfangen – B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 33 LED PWR orange. Wenn keine Warnungen vorliegen, wird NoWarn angezeigt, siehe „Warnmeldungen“, Seite 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 34 Menü more? Über das Menü more? aktivieren und deaktivieren Sie die erweiterte Menüansicht. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 35 ActHi: Ausgabe HIGH-Pegel bei aktivem Ausgang (erfülltem Schaltkrite‐ rium) oder Aktivierung des Eingangs bei steigender Flanke Werkseinstellung • ActLow 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 36 ■ Menü MFx On: Option Enable ■ Parameter Functn: Option Dist ■ B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 37 Menü more?: Option Yes • Menü MFx On: Option Enable • Parameter Functn: Option Speed 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 38 Menü more?: Option Yes • Menü MFx On: Option Enable • Parameter Functn: Option Srvice B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 39 Messgeräten mit der Option Heizung angezeigt. Optionen • • Werkseinstellung • 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 40 Für den Parameter Preset den gewünschten Initialisierungswert eingeben. Fahrzeug an die Initialisierungsposition fahren. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 41 Über dieses Menü stellen Sie einen Offset ein. Voraussetzung für die Anzeige: • Menü more?: Option Yes 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 42 Medium (8 Werte) • Slow (32 Werte) • Fast (1 Wert) Werkseinstellung • Medium B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 43 Umständen die Kondensatbildung verringern. Optionen • –10 … +40 °C Werkseinstellung • –10 °C 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 44 Die Reset-Bestätigung OK wird angezeigt. Taste mehrmals drücken, um in die Betriebsart Messwertanzeige zurückzukeh‐ ren. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 45 IP-Adresse 0.0.0.0 ist das Gerät über SOPAS ET nicht auffindbar. Gegebenenfalls ist ein Reset auf Werkseinstellung und ein Neustart durchzuführen. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 46 Gefundenes Gerät per drag & drop, Doppelklick, Enter Taste oder Add-Icon in das Projekt einfügen. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 47 ✓ Downloadvorgang startet. ✓ Die erfolgreiche Übertragung der neuen Firmware wird angezeigt. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 48 Gerät im aktuellen SOPAS Projekt aktualisieren. Gerätetreiber aktualisieren über Upload aus dem Gerät. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 49 ✓ Firmware Update und Aktualisierung des Gerätes im SOPAS Projekt sind beendet. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 50 „Objekt 1000h Device Type Unsig‐ const 524694d, Device Type“, Seite 54 ned32 80196h B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 51 Transmit PDO 5: Error and ping Status“, Seite 55 Number of Entries Unsigned8 ro 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 52 „Objekt 2003h Level Signed16 -127d, -30d, Level“, Seite 56 FF81h FFE2h (typ.) B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 53 Linear Encoder Measu‐ Linear Encoder Measuring ring Step Settings Step Settings“, Seite 64 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 54 Optional Geräteprofilspezifischer Fehler Nein Optional Reserve (immer 0) Nein Optional Herstellerspezifischer Fehler B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 55 Objekt 1C00h Sync Manager Communication Type Dieses Objekt zeigt die Zuordnung der vier EtherCAT® Sync Manager an. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 56 • 1 = 0,125 mm • 2 = 1 mm • 3 = 10 mm B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 57 Objekt 4007h Error and Status Bit [0] = LSB, Bit [15] = MSB 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 58 Temperaturfehler, optische bzw. elektrische Störeinflüsse oder eine deak‐ tivierte Laserdiode sein. • 1 Bit [6:4] Reserviert B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 59 Schalthysterese ist fest auf 100 mm/s einge‐ [mm/s] stellt. Wertebereich: 0 ... 15.000 [mm/s] 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 60 Schalthysterese ist fest auf 100 mm/s einge‐ [mm/s] stellt. Wertebereich: 0 ... 15.000 [mm/s] B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 61 Temperaturschwelle für das Einschalten der Heizung sowie die Laser-Sendefrequenz eingestellt werden. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 62 Fehler (z. B. Pegelfehler ErrLvl) ausgegeben 0 = off 1 = 50 ms 2 = 200 ms B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 63 Möchten Sie Zählrichtung ändern, ist zuvor ein vorhandener Preset zu löschen. Einen vorhandenen Preset erkennen Sie, wenn das Objekt 6509h ungleich 0 ist. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 64 Auflösung als ein Vielfaches von 0,01 mm/s innerhalb des Steps Bereiches 0,01 mm/s ...100 mm/s B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 65 Objekt 6509h wie folgt automatisch aktualisiert: Offset = Preset – gemessener Distanzwert 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 66 Vorgaben. Empfohlen: mindes‐ tens alle 6 Monate. B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 67 Tabelle 26: Warnmeldungen Anzeige im Mögliche Ursachen Störungsbehebung Hauptmenü (Bedeutung) NoWrn Keine Warnung 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 68 Tabelle 27: Fehlermeldungen Anzeige im Mögliche Ursachen Störungsbehebung Hauptmenü (Bedeutung) NoErr Keine Fehler – B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 69 ► Gerät nur in Originalverpackung oder gleichwertig gepolsterter Verpackung versen‐ ► den. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 70 Die geltenden nationalen Umweltschutzvorschriften immer beachten. ■ Die Wertstoffe sortenrein trennen und dem Recycling zuführen. ■ B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 71 Im Messbereich von 150 mm...180 mm kann die Messgenauigkeit bis zu ± 4 mm betragen. Statistischer Fehler 1 σ, Umweltbedingungen konstant, minimale Aufwärmzeit 10 min. 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 72 Umgebungstemperaturbe‐ -20 ... +55 °C  reich Betrieb -40 ... +55 °C (mit integrierter Heizung)  -20 ... +75 °C (mit Kühlgehäuse TPCC) B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 73 M12, SpeedCon™-kompatibel Anzeige 6 Stellen mit einer 5 x 7 Punkt-Matrix ■ 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 74 Bohrung für Sterngriffschraube der Ausrichthalterung Einrasthaken für Ausrichthalterung Elektrischer Anschluss Anzeige- und Bedienelemente B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 75 Tabelle 37: Ausrichthalterung Beschreibung Ausrichthalterung inklusive Befestigungszubehör BEF-AH-DX100 Artikelnummer 2058653 Material verzinktes Stahlblech 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 76 11 A bei 24 V DC; Anlaufstrom max. 15 A bei 24 V DC Schutzart IP55 (horizontale Montage) IP54 (vertikale Montage) B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 77 Wird nur angezeigt, wenn more? = Yes Wird nur angezeigt, wenn MFxOn = Enable Wert einstellen 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 78 Choose option Choose option Choose option Multifunktionseingang/Multifunktionsausgang Wert anzeigen Option wählen Wert einstellen B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® 8023159/19HD/2023-07-28 | SICK Irrtümer und Änderungen vorbehalten...
  • Seite 79 {P/N} entspricht der Artikelnummer des Produkts, siehe Typenschild. {S/N} entspricht der Seriennummer des Produkts, siehe Typenschild (falls angegeben). 8023159/19HD/2023-07-28 | SICK B E T R I E B S A N L E I T U N G | DL100 Pro EtherCAT® Irrtümer und Änderungen vorbehalten...
  • Seite 80 Phone +65 6744 3732 Phone +30 210 6825100 Phone +65 6744 3732 E-Mail sales.gsg@sick.com E-Mail office@sick.com.gr E-Mail sales.gsg@sick.com Hong Kong Slovakia Phone +852 2153 6300 Phone +421 482 901 201 E-Mail ghk@sick.com.hk E-Mail mail@sick-sk.sk Detailed addresses and further locations at www.sick.com SICK AG  |  Waldkirch  |  Germany  |  www.sick.com...
