PRODUKTBESCHREIBUNG

3 Produktbeschreibung
3.1

Produktidentifikation

3.1.1

Typenschild

3.1.2 Typenschlüssel
10 B E T R I E B S A N L E I T U N G | CSS High Resolution
1
2
3
4

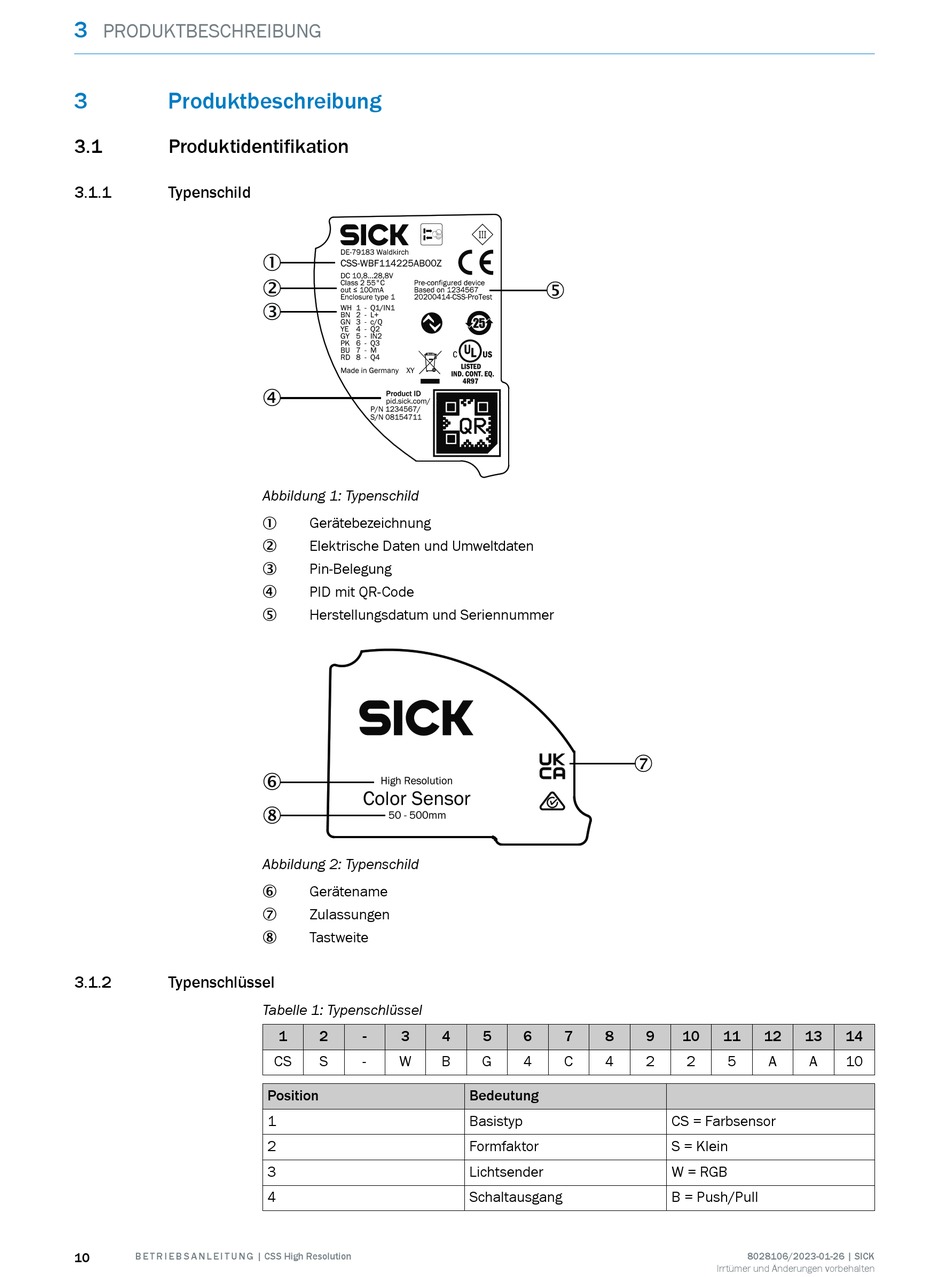

Abbildung 1: Typenschild
Gerätebezeichnung
1
Elektrische Daten und Umweltdaten
2
Pin-Belegung
3
PID mit QR-Code
4
Herstellungsdatum und Seriennummer
5
6
8
Abbildung 2: Typenschild
Gerätename
6
Zulassungen
7
Tastweite
8
Tabelle 1: Typenschlüssel
1 2 - 3
CS S - W B
Position
1
2
3
4
5
4 5 6 7 8
G 4 C 4
Bedeutung
Basistyp
Formfaktor
Lichtsender
Schaltausgang
7
9 10 11 12 13
2 2 5 A A
CS = Farbsensor
S = Klein
W = RGB
B = Push/Pull
8028106/2023-01-26 | SICK
Irrtümer und Änderungen vorbehalten
