Wartung
8.2 Wartungszugänge

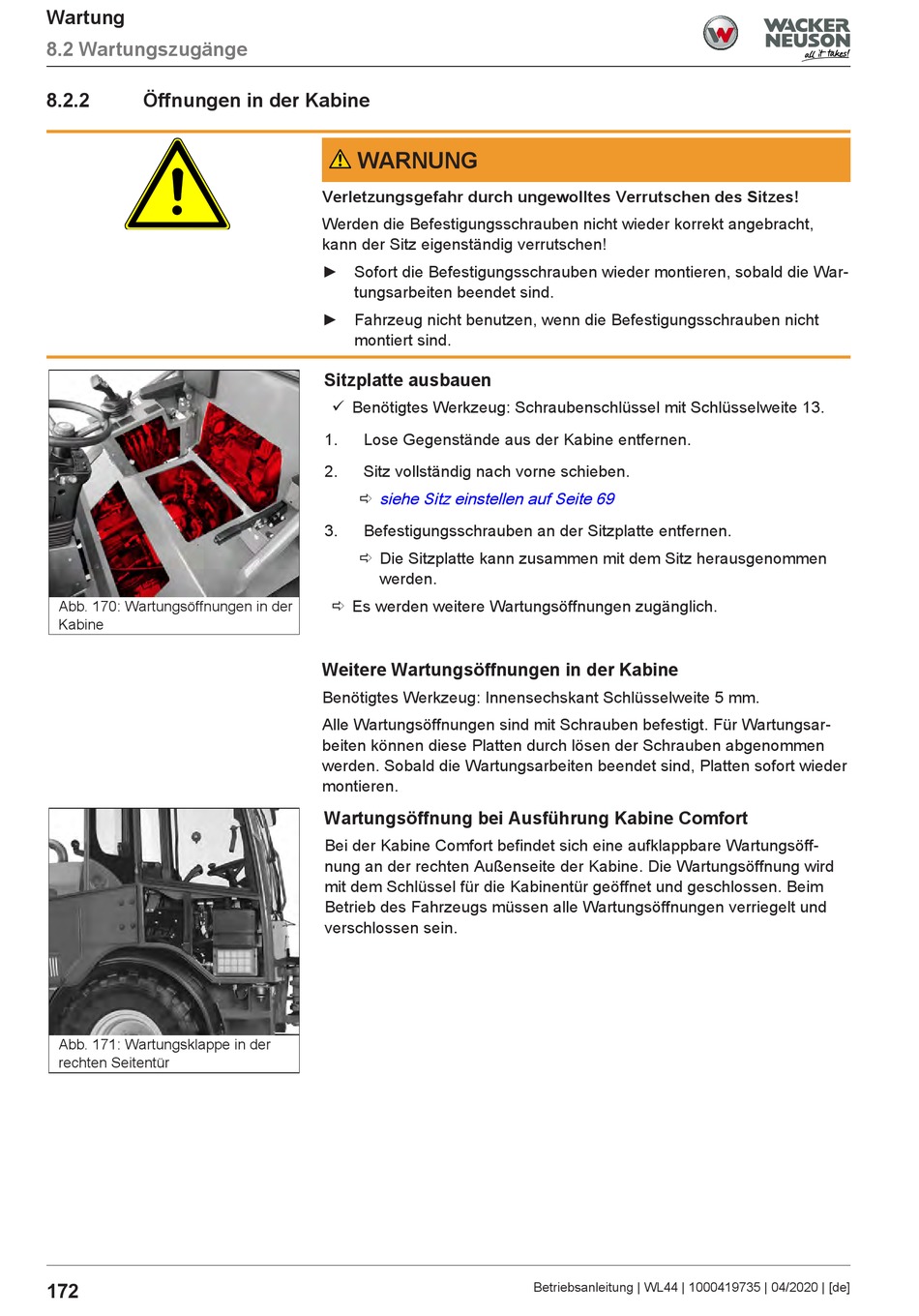

8.2.2 Öffnungen in der Kabine
Abb. 170: Wartungsöffnungen in der
Kabine
Abb. 171: Wartungsklappe in der
rechten Seitentür
172
WARNUNG
Verletzungsgefahr durch ungewolltes Verrutschen des Sitzes!
Werden die Befestigungsschrauben nicht wieder korrekt angebracht,
kann der Sitz eigenständig verrutschen!
► Sofort die Befestigungsschrauben wieder montieren, sobald die War-
tungsarbeiten beendet sind.
► Fahrzeug nicht benutzen, wenn die Befestigungsschrauben nicht
montiert sind.

Sitzplatte ausbauen

ü Benötigtes Werkzeug: Schraubenschlüssel mit Schlüsselweite 13.
1. Lose Gegenstände aus der Kabine entfernen.
2. Sitz vollständig nach vorne schieben.
ð siehe Sitz einstellen auf Seite 69
3. Befestigungsschrauben an der Sitzplatte entfernen.
ð Die Sitzplatte kann zusammen mit dem Sitz herausgenommen
werden.
ð Es werden weitere Wartungsöffnungen zugänglich.
Weitere Wartungsöffnungen in der Kabine
Benötigtes Werkzeug: Innensechskant Schlüsselweite 5 mm.
Alle Wartungsöffnungen sind mit Schrauben befestigt. Für Wartungsar-
beiten können diese Platten durch lösen der Schrauben abgenommen
werden. Sobald die Wartungsarbeiten beendet sind, Platten sofort wieder
montieren.
Wartungsöffnung bei Ausführung Kabine Comfort
Bei der Kabine Comfort befindet sich eine aufklappbare Wartungsöff-
nung an der rechten Außenseite der Kabine. Die Wartungsöffnung wird
mit dem Schlüssel für die Kabinentür geöffnet und geschlossen. Beim
Betrieb des Fahrzeugs müssen alle Wartungsöffnungen verriegelt und
verschlossen sein.
Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]
