Wacker Neuson WL44 Betriebsanleitung Seite 71

5.2.1.2 Sitz MSG75G
1
4 3 3a 2

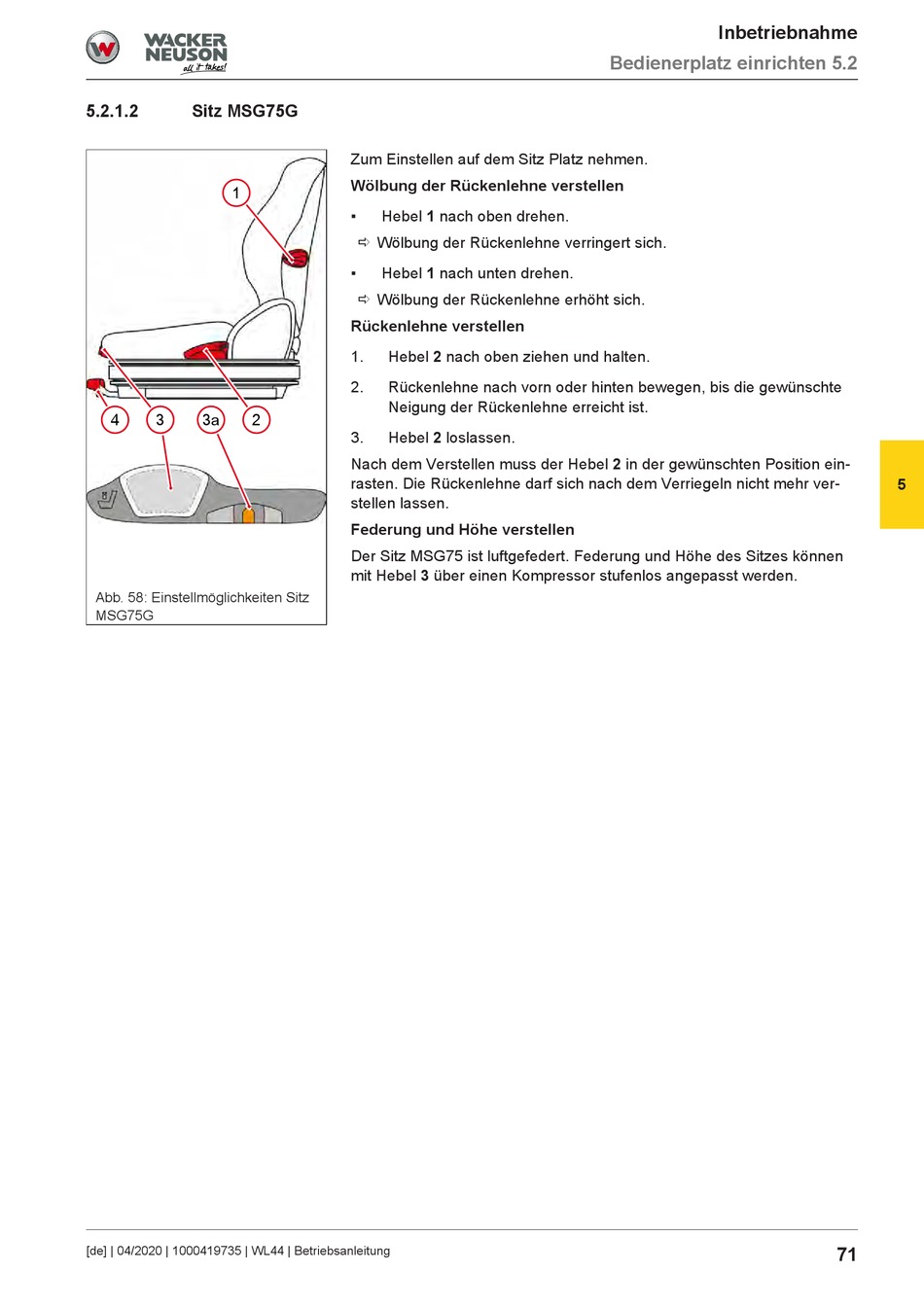

Abb. 58: Einstellmöglichkeiten Sitz
MSG75G
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Zum Einstellen auf dem Sitz Platz nehmen.
Wölbung der Rückenlehne verstellen
▪ Hebel 1 nach oben drehen.
ð Wölbung der Rückenlehne verringert sich.
▪ Hebel 1 nach unten drehen.
ð Wölbung der Rückenlehne erhöht sich.
Rückenlehne verstellen
1. Hebel 2 nach oben ziehen und halten.
2. Rückenlehne nach vorn oder hinten bewegen, bis die gewünschte
Neigung der Rückenlehne erreicht ist.
3. Hebel 2 loslassen.
Nach dem Verstellen muss der Hebel 2 in der gewünschten Position ein-
rasten. Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver-
stellen lassen.
Federung und Höhe verstellen
Der Sitz MSG75 ist luftgefedert. Federung und Höhe des Sitzes können
mit Hebel 3 über einen Kompressor stufenlos angepasst werden.
Inbetriebnahme
Bedienerplatz einrichten 5.2
5
71
