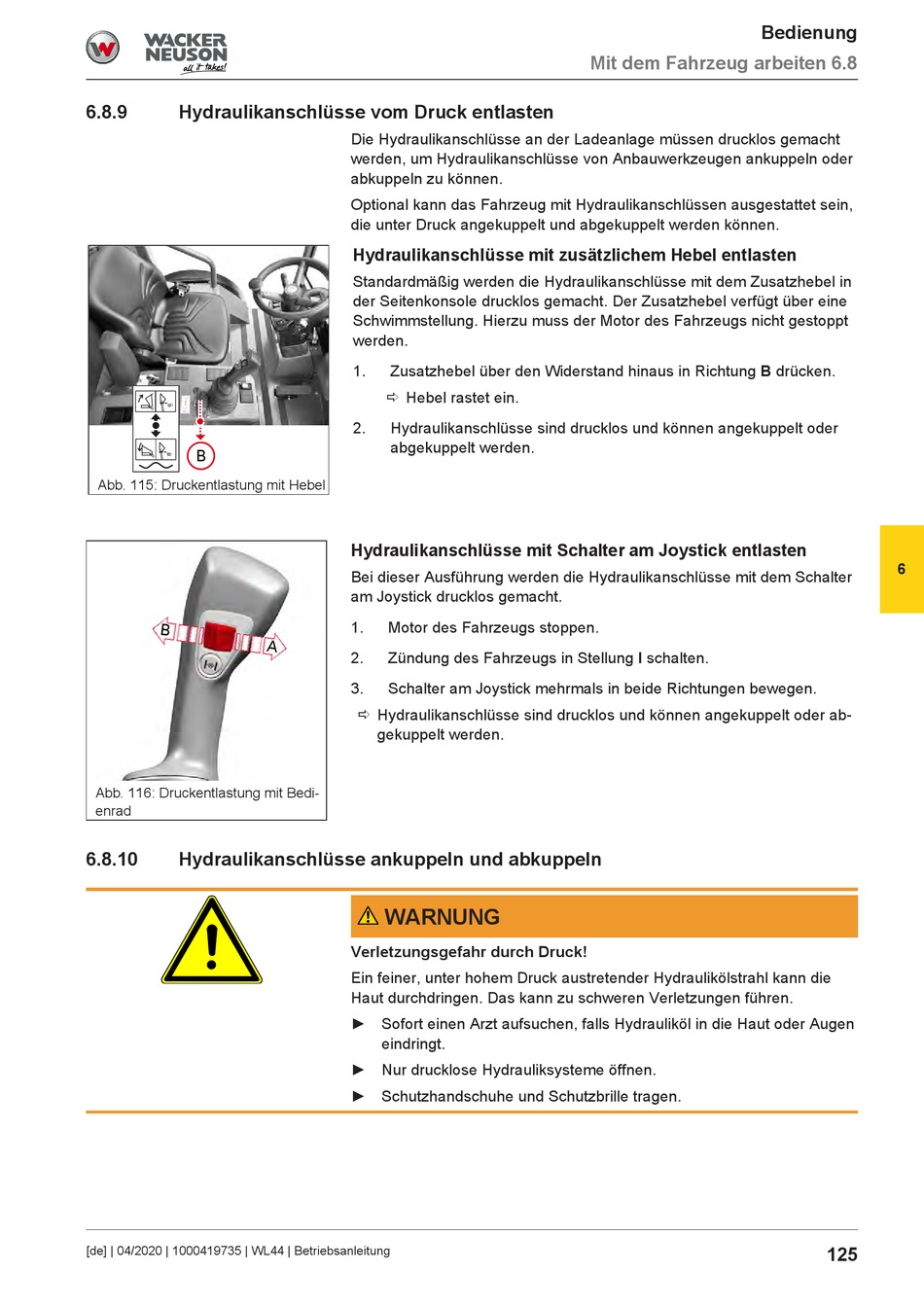

6.8.9 Hydraulikanschlüsse vom Druck entlasten
B
Abb. 115: Druckentlastung mit Hebel
Abb. 116: Druckentlastung mit Bedi-
enrad
6.8.10 Hydraulikanschlüsse ankuppeln und abkuppeln
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
Die Hydraulikanschlüsse an der Ladeanlage müssen drucklos gemacht
werden, um Hydraulikanschlüsse von Anbauwerkzeugen ankuppeln oder
abkuppeln zu können.
Optional kann das Fahrzeug mit Hydraulikanschlüssen ausgestattet sein,
die unter Druck angekuppelt und abgekuppelt werden können.
Hydraulikanschlüsse mit zusätzlichem Hebel entlasten
Standardmäßig werden die Hydraulikanschlüsse mit dem Zusatzhebel in
der Seitenkonsole drucklos gemacht. Der Zusatzhebel verfügt über eine
Schwimmstellung. Hierzu muss der Motor des Fahrzeugs nicht gestoppt
werden.
1. Zusatzhebel über den Widerstand hinaus in Richtung B drücken.
ð Hebel rastet ein.
2. Hydraulikanschlüsse sind drucklos und können angekuppelt oder
abgekuppelt werden.
Hydraulikanschlüsse mit Schalter am Joystick entlasten
Bei dieser Ausführung werden die Hydraulikanschlüsse mit dem Schalter
am Joystick drucklos gemacht.
1. Motor des Fahrzeugs stoppen.
2. Zündung des Fahrzeugs in Stellung I schalten.
3. Schalter am Joystick mehrmals in beide Richtungen bewegen.
ð Hydraulikanschlüsse sind drucklos und können angekuppelt oder ab-
gekuppelt werden.
WARNUNG
Verletzungsgefahr durch Druck!
Ein feiner, unter hohem Druck austretender Hydraulikölstrahl kann die
Haut durchdringen. Das kann zu schweren Verletzungen führen.
► Sofort einen Arzt aufsuchen, falls Hydrauliköl in die Haut oder Augen
eindringt.
► Nur drucklose Hydrauliksysteme öffnen.
► Schutzhandschuhe und Schutzbrille tragen.
Bedienung
Mit dem Fahrzeug arbeiten 6.8
