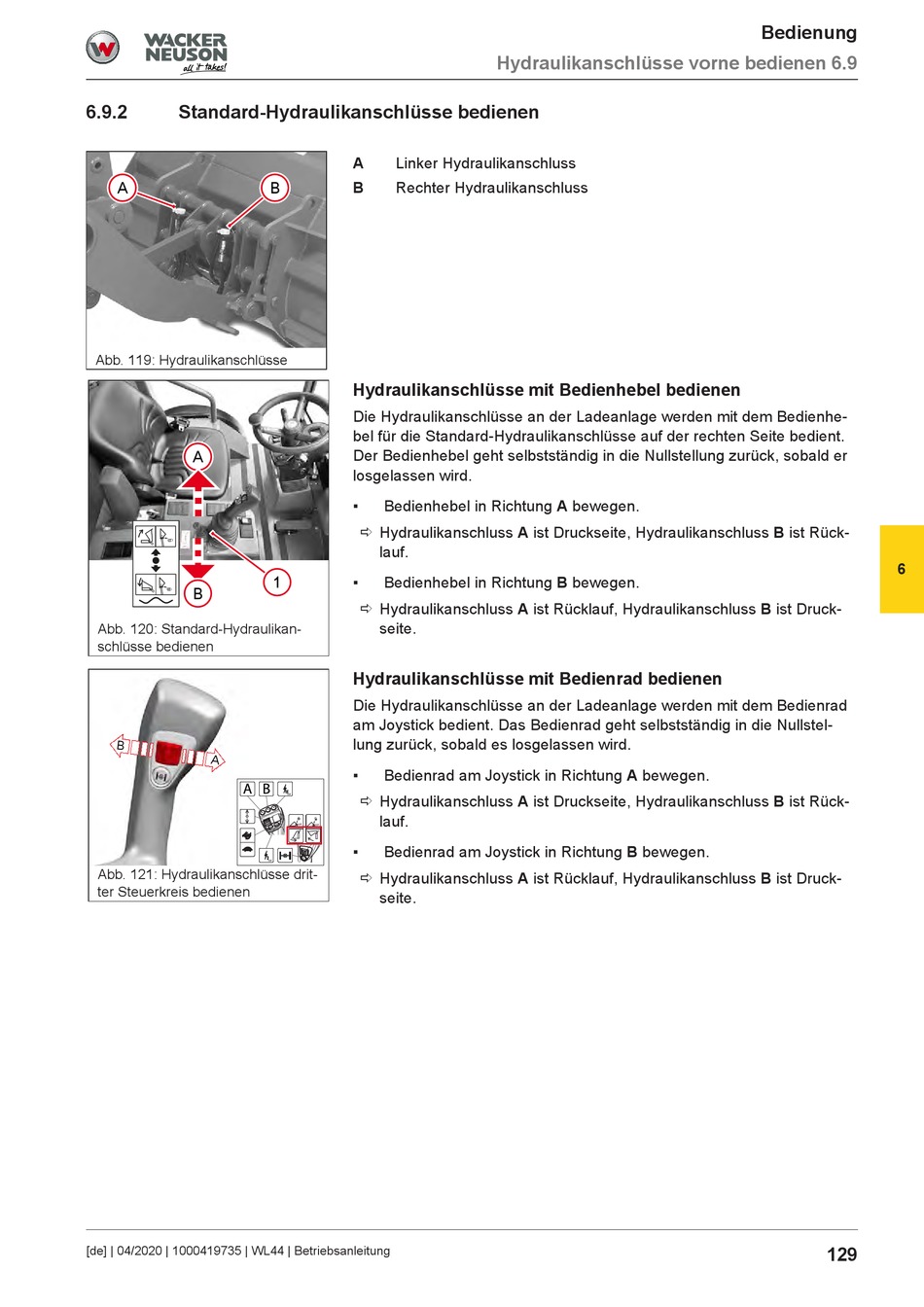

Wacker Neuson WL44 Betriebsanleitung Seite 129

6.9.2 Standard-Hydraulikanschlüsse bedienen
A
Abb. 119: Hydraulikanschlüsse
A
B
Abb. 120: Standard-Hydraulikan-
schlüsse bedienen
Abb. 121: Hydraulikanschlüsse drit-
ter Steuerkreis bedienen
[de] | 04/2020 | 1000419735 | WL44 | Betriebsanleitung
A Linker Hydraulikanschluss
B Rechter Hydraulikanschluss
B
Hydraulikanschlüsse mit Bedienhebel bedienen
Die Hydraulikanschlüsse an der Ladeanlage werden mit dem Bedienhe-
bel für die Standard-Hydraulikanschlüsse auf der rechten Seite bedient.
Der Bedienhebel geht selbstständig in die Nullstellung zurück, sobald er
losgelassen wird.
▪ Bedienhebel in Richtung A bewegen.
ð Hydraulikanschluss A ist Druckseite, Hydraulikanschluss B ist Rück-
lauf.
1 ▪ Bedienhebel in Richtung B bewegen.
ð Hydraulikanschluss A ist Rücklauf, Hydraulikanschluss B ist Druck-
seite.
Hydraulikanschlüsse mit Bedienrad bedienen
Die Hydraulikanschlüsse an der Ladeanlage werden mit dem Bedienrad
am Joystick bedient. Das Bedienrad geht selbstständig in die Nullstel-
lung zurück, sobald es losgelassen wird.
▪ Bedienrad am Joystick in Richtung A bewegen.
ð Hydraulikanschluss A ist Druckseite, Hydraulikanschluss B ist Rück-
lauf.
▪ Bedienrad am Joystick in Richtung B bewegen.
ð Hydraulikanschluss A ist Rücklauf, Hydraulikanschluss B ist Druck-
seite.
Hydraulikanschlüsse vorne bedienen 6.9
Bedienung
6
129
