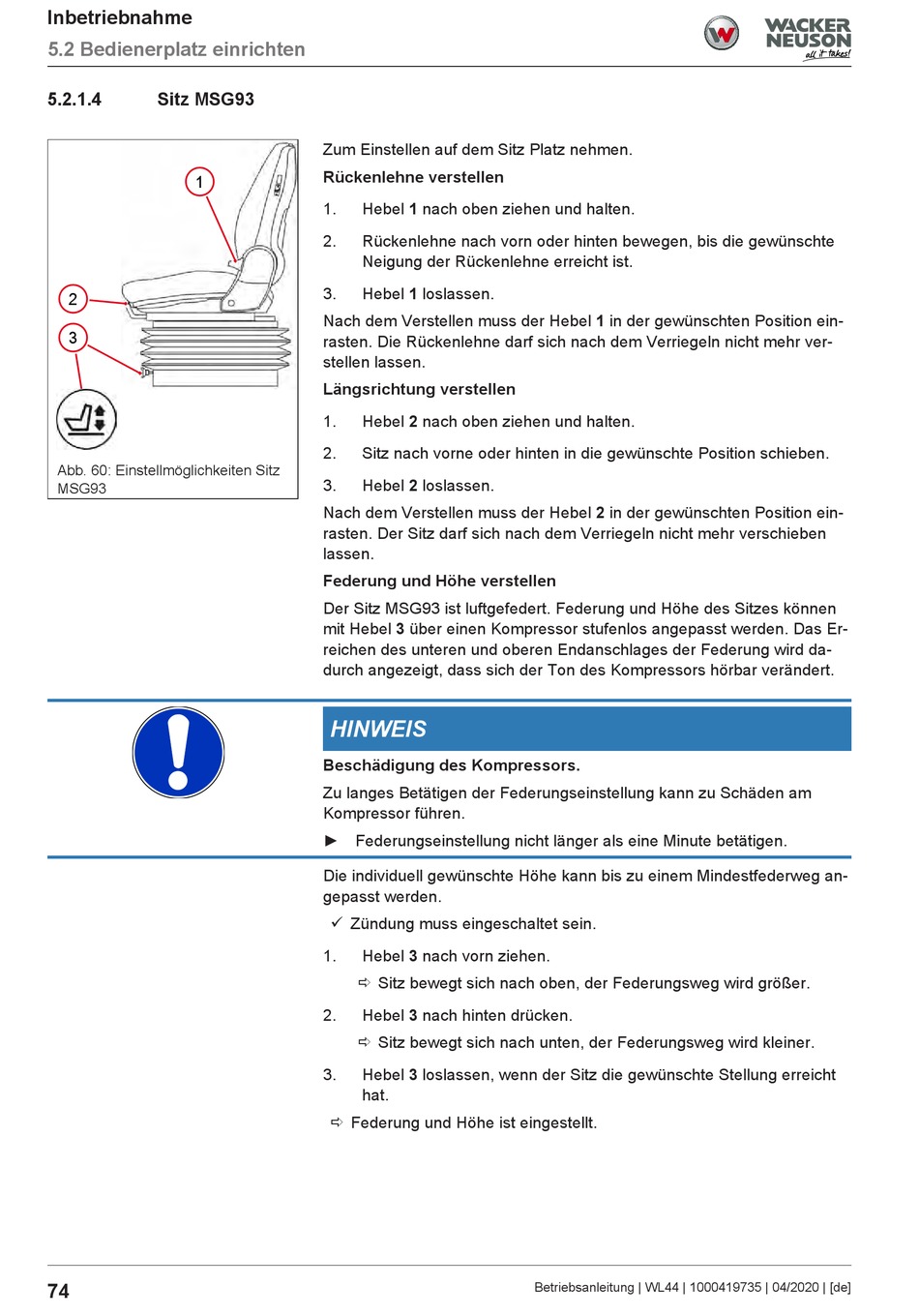

Wacker Neuson WL44 Betriebsanleitung Seite 74

Inbetriebnahme
5.2 Bedienerplatz einrichten
5.2.1.4 Sitz MSG93
1
2
3
Abb. 60: Einstellmöglichkeiten Sitz
MSG93
74
Zum Einstellen auf dem Sitz Platz nehmen.
Rückenlehne verstellen
1. Hebel 1 nach oben ziehen und halten.
2. Rückenlehne nach vorn oder hinten bewegen, bis die gewünschte
Neigung der Rückenlehne erreicht ist.
3. Hebel 1 loslassen.
Nach dem Verstellen muss der Hebel 1 in der gewünschten Position ein-
rasten. Die Rückenlehne darf sich nach dem Verriegeln nicht mehr ver-
stellen lassen.
Längsrichtung verstellen
1. Hebel 2 nach oben ziehen und halten.
2. Sitz nach vorne oder hinten in die gewünschte Position schieben.
3. Hebel 2 loslassen.
Nach dem Verstellen muss der Hebel 2 in der gewünschten Position ein-
rasten. Der Sitz darf sich nach dem Verriegeln nicht mehr verschieben
lassen.
Federung und Höhe verstellen
Der Sitz MSG93 ist luftgefedert. Federung und Höhe des Sitzes können
mit Hebel 3 über einen Kompressor stufenlos angepasst werden. Das Er-
reichen des unteren und oberen Endanschlages der Federung wird da-
durch angezeigt, dass sich der Ton des Kompressors hörbar verändert.
HINWEIS
Beschädigung des Kompressors.
Zu langes Betätigen der Federungseinstellung kann zu Schäden am
Kompressor führen.
► Federungseinstellung nicht länger als eine Minute betätigen.
Die individuell gewünschte Höhe kann bis zu einem Mindestfederweg an-
gepasst werden.
ü Zündung muss eingeschaltet sein.
1. Hebel 3 nach vorn ziehen.
ð Sitz bewegt sich nach oben, der Federungsweg wird größer.
2. Hebel 3 nach hinten drücken.
ð Sitz bewegt sich nach unten, der Federungsweg wird kleiner.
3. Hebel 3 loslassen, wenn der Sitz die gewünschte Stellung erreicht
hat.
ð Federung und Höhe ist eingestellt.
Betriebsanleitung | WL44 | 1000419735 | 04/2020 | [de]
